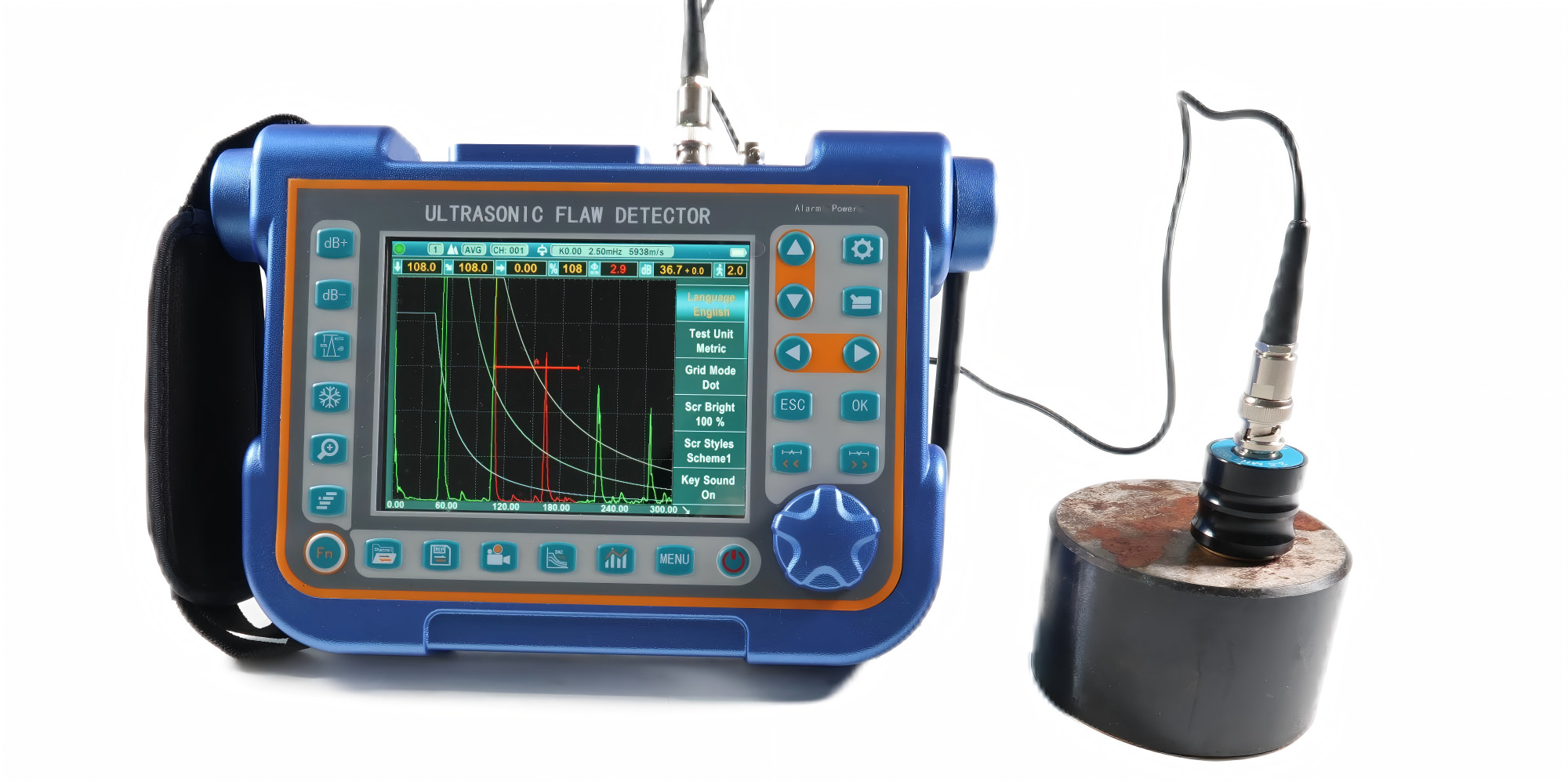

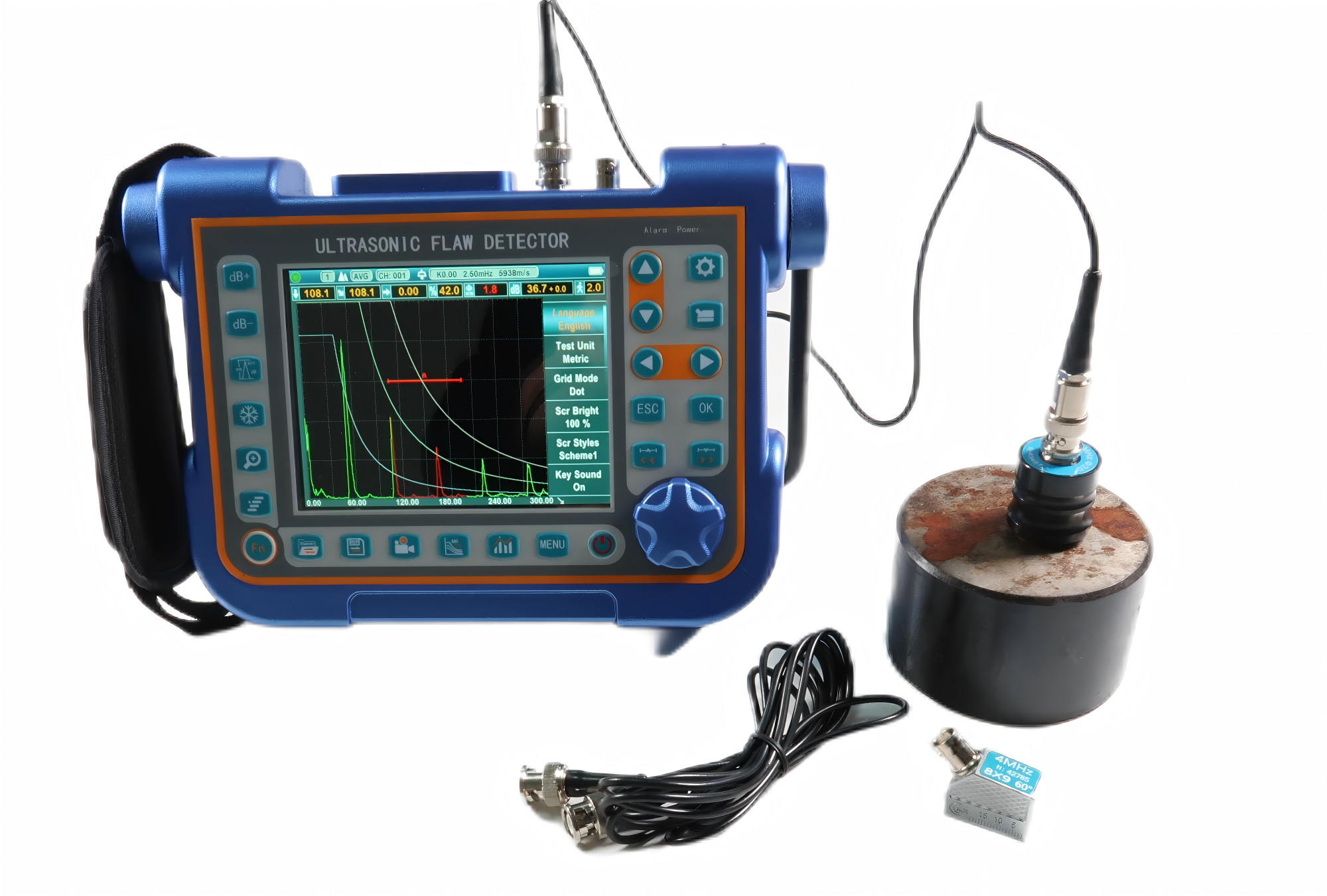

Ultradźwiękowy wykrywacz wad TFD807C

Ultradźwiękowy wykrywacz wad TFD807C





Wprowadzenie

Instrument ten jest przenośnym cyfrowym przemysłowym wykrywaczem usterek ultradźwiękowych, który może szybko wykrywać, zlokalizować, ocenić i zdiagnozować różne wady (pęknięcia, włączenia, pory itp.) w obrabianiu,wygodnie, bez uszkodzenia i z dokładnością. Może być stosowany zarówno w laboratorium, jak i na placu inżynieryjnym.przemysł chemiczny i inne dziedziny wymagające wykrywania wad i kontroli jakościJest również szeroko stosowany w inspekcji bezpieczeństwa online i ocenie życia w dziedzinie lotnictwa, transportu kolejowego, kotłów i naczyń ciśnieniowych itp.
Urządzenie może być szeroko stosowane w lokalizacji i wymiarze ukrytych pęknięć, pustek, rozpadów i podobnych nieciągłości w spawaniach, kuciach, szybach, osi, wałkach, zbiornikach i zbiornikach ciśnieniowych, turbinach,i elementów konstrukcyjnych.

Cechy instrumentu

Główny sprzęt został zaprojektowany z ARM + FPGA, a oprogramowanie wykorzystuje bardzo niezawodny system operacyjny wielozadaniowo, który znacznie poprawia funkcjonalność, przenośność,trwałość i niezawodność instrumentu;.
Instrument ten jest lekki i przenośny i może być trzymany jedną ręką.

Ja...Wyświetlacz

Kompletnie cyfrowy wielobarwny wysokiej rozdzielczości (640×480 pikseli) wielobarwny wyświetlacz TFT LCD.

W zależności od środowiska można wybrać 4 style interfejsu operacyjnego.
LCD z szybką aktualizacją 60 Hz, w stanie wyświetlać subtelne zmiany formy fali.
Jasność LCD można swobodnie ustawić.

Ja...Kształt

Całkowicie aluminiowa powłoka metalowa jest mocna i trwała, a wydajność osłony elektromagnetycznej jest bardzo dobra.
360-stopniowy obrotowy uchwyt tłumiący i gumowa osłona są łatwe w obsłudze.
Płyty ze szkła hartowanego, niezwykle twarde, odporne na zużycie i zadrapania

Ja...Zdjęcie ekranu i raport o wykryciu błędów w PDF

Zdjęcia ekranu wszystkich stron i raportów wykrywania wad w czasie rzeczywistym, i zapisz je jako obrazy BMP na dysku U, które można ustawić jako obrazy kolorowe lub w skali szarości.
Eksportowanie raportu wykrywania usterek jako pliku PDF i zapisywanie go na dysku U w celu łatwego archiwizacji i drukowania.
Cała zawartość pliku PDF może być dostosowana do potrzeb użytkownika.
Zdjęcia BMP i pliki PDF można przeglądać na komputerze lub telefonie komórkowym.

Ja...Zakres

Do 15000 mm w stali; zakres do wyboru w trybie stałym lub ciągle zmiennym.

Ja...Pulsera

Energii impulsowej do wyboru między 100V, 200V, 250V, 300V, 350V, 400V i 500V.
Wykorzystuje się urządzenia do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania.
Częstotliwość powtarzania impulsu regulowana od 20 Hz do 2 KHz.
Dampingowanie wybierane pomiędzy 50Ω,150Ω,250Ω i 500Ω dla optymalnej wydajności sondy
Wybór sondy: sonda jednokrystaliczna, sonda dwukrystaliczna, sonda specjalnego kąta, sonda penetrująca, sonda wspinająca się.

Ja...Odbiornik

Próbkowanie: 16-cyfrowy konwerter AD przy prędkości pobierania próbek 320 MHz
Poprawka:Powstałe półfalę, ujemną półfalę, pełną falę i RF
Analogiczna szerokość pasma: możliwość od 0,2 MHz do 20 MHz z wybieralnymi zakresami częstotliwości (automatycznie ustawianymi przez instrument), aby dopasować sondę do optymalnej wydajności.
Zwiększenie: od 0 dB do 110 dB regulowalne w wybieralnych krokach 0,1 dB, 2 dB, 6 dB.

Ja...Bramki

Dwie całkowicie niezależne bramy oferują szereg możliwości pomiaru wysokości lub odległości sygnału przy użyciu wyzwalacza szczytowego.
Tryb echo-to-echo umożliwia dokładne pozycjonowanie bram dla sygnałów, które są bardzo blisko siebie.
Początek bramy: zmienna w całym wyświetlanym zakresie
Szerokość bramy: zmienna od początku bramy do końca wyświetlanego zakresu
Wysokość bramy: zmienna od 0 do 99% Wysokość pełnego ekranu
Alarmy: progi pozytywne/negatywne z lampką LED.

Ja...Pamięć

Instrument posiada wbudowaną pamięć o dużej pojemności, a dane i pliki nie zostaną utracone w wyniku awarii zasilania instrumentu.
Pamięć 500 plików kanałowych do przechowywania ustawień kalibracyjnych i parametrów sondy.
Pamięć 1000 plików raportu fal do przechowywania fal A-Scan i ustawień.
Wszystkie pliki mogą być przechowywane, odwołane i usuwane.
Ustawienia kanału i pliki raportu można eksportować za pośrednictwem dysku U, a informacje można również przechowywać w nieograniczonej ilości za pośrednictwem pamięci USB.

Ja...Nagrywacz wideo

Rejestrator wideo jest przydatny w wielu sytuacjach, jest bardzo wygodny dla tych, którzy chcą później przeanalizować działania sondujące.
Instrument może rejestrować proces testowy i zapisywać go jako plik wideo, który można odtwarzać za pomocą instrumentu lub specjalnego oprogramowania.a każdy plik wideo może trwać do 5 minut.
Jeśli zdecydujesz się zapisać plik wideo na dysku U, liczba i czas trwania pliku wideo nie będą ograniczone.
Nagrywanie i ponowne odtwarzanie procesu testowania zapewnia wielką wygodę dla przyszłych badań i analiz wykrywania wad.
Odtwarzanie wideo obsługuje funkcje pauzy, szybkiego przesuwania do przodu, szybkiego cofnięcia i zatrzymania.
Funkcje

• Automatyczna kalibracja: Automatyczna kalibracja przesunięcia sondy o zerowym przesunięciu, kąta sondy (wartość K) i prędkości materiału.
• Lokalizacja błędu:Przez żywo wyświetla się ścieżkę dźwiękową, projekcję (odległość powierzchni), głębię, amplitudę,
• Automatyczne wymiarowanie wad przy użyciu AVG lub DAC, szybkie zgłaszanie akceptacji lub odrzucenia wad.
• Funkcja cyfrowego odczytu i wywołania: grubość/głębokość może być wyświetlana w odczycie cyfrowym przy użyciu zwykłej sondy, a odległość powierzchni i głębokość są bezpośrednio wyświetlane podczas używania sondy kątowej.
• DAC/AVG: krzywa jest generowana automatycznie, a punkty pobierania próbek można kompensować i korygować.,Może wyświetlać krzywą AVG dowolnej przysłony.
• AWS D1.1Wybór tej normy może zmniejszyć ręczne obliczenia i poprawić wydajność wykrywania.
• Funkcja korekty krzywej powierzchni.
• Funkcja pomiaru wysokości pęknięcia.
• Powiększenie bramy: rozłożenie zakresu bramy na całej szerokości ekranu.
• Nagrywanie i odtwarzanie.
• Funkcja automatycznego zysku
• Obudowa: jednoczesne wyświetlanie aktywnego skanu A przy częstotliwości aktualizacji 60 Hz i obudowa wyświetlania skanu A
• Wytrzymałość szczytowa: porównanie zamrożonych form fal szczytowych z żywymi skanami A w celu łatwej interpretacji wyników badań.
• Znak szczytu: rejestrowanie i oznaczanie szczytu w czasie rzeczywistym
• Kodujące echo: wyświetlanie 1~9 obszaru wyświetlania echo w różnych kolorach, używane do analizy pozycji usterki.
• Zamrażanie skanowania: Zamrażanie wyświetlacza zawiera dane o formie fali i odległości testowej.
• B Funkcja wyświetlania skanowania. Intuicyjnie wyświetlać kształt wady obróbki i wynik wykrywania jest bardziej intuicyjne.


Zegar w czasie rzeczywistym
Zegar z przyrządem ciągle sprawdza czas.
Komunikacja
W trybie U-DISK, plików konfiguracji kanału, plików raportu błędów,zdjęcia ekranu i nagrane filmy mogą być zapisane na U-DISKW trybie U-BRIDGE przyrząd wymienia dane z oprogramowaniem DataPro.
Akumulator
Wbudowana bateria litowo-jonowa o dużej pojemności.
Nieprzerwany czas pracy powyżej 12 godzin. 4-6 godzin typowy czas ładowania.
Głowica
Zmiany w obsłudze są łatwe i szybkie za pomocą przycisku obrotowego.
aktualizacja oprogramowania
Oprogramowanie można łatwo uaktualnić za pośrednictwem U-DISK. Uaktualnienie nie spowoduje uszkodzenia maszyny.

Specyfikacje

• Zakres pomiarowy: od 0 do 15000 mm, przy prędkości stali
• Powtarzanie pulsu Częstotliwość od 20 Hz do 2000 Hz
• Prędkość materiału: 1000-20000 m/s
• Powtarzanie pulsu Częstotliwość od 20 Hz do 2000 Hz
• Zakres dynamiczny: więcej niż 40 dB
• Liniowość systemu: pozioma: +/- 0,2% FSW,

W pionie: 0,25% FSH, dokładność wzmacniacza +/-1 dB.

• Moc rozdzielczości: więcej 40dB
• Czułość Pozostałości: więcej 50dB ((Głębokie 200mmF2 płasko-dolne otwory)
• Odrzucenie: od 0 do 80% całej wysokości ekranu
• Hałas: mniej niż 10%
• Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania
• Wzrost: maksymalnie 110 dB w wybieralnej rozdzielczości 0.1, 1.0, 2.0, 6,0 dB.
• Szerokość pasma (pasmo wzmacniacza ): od 0,2 do 20 MHz
• Przesunięcie impulsu: więcej niż 32dB
• Opóźnienie wyświetlania: -20 do 3400 μs
• Opóźnienie sondy/zerowe przesunięcie: od 0 do 99,99 μs
• Tryby badania: echo impulsowe, podwójny element i transmisja poprzeczna
• Pulser: Pulser z nadawalnymi falami
• Energii impulsowej: 100V, 200V, 250V, 300V, 500V do wyboru
• Poprawka: dodatnia pół fala, ujemna pół fala, pełna fala, RF
• Jednostki: cal lub milimetr

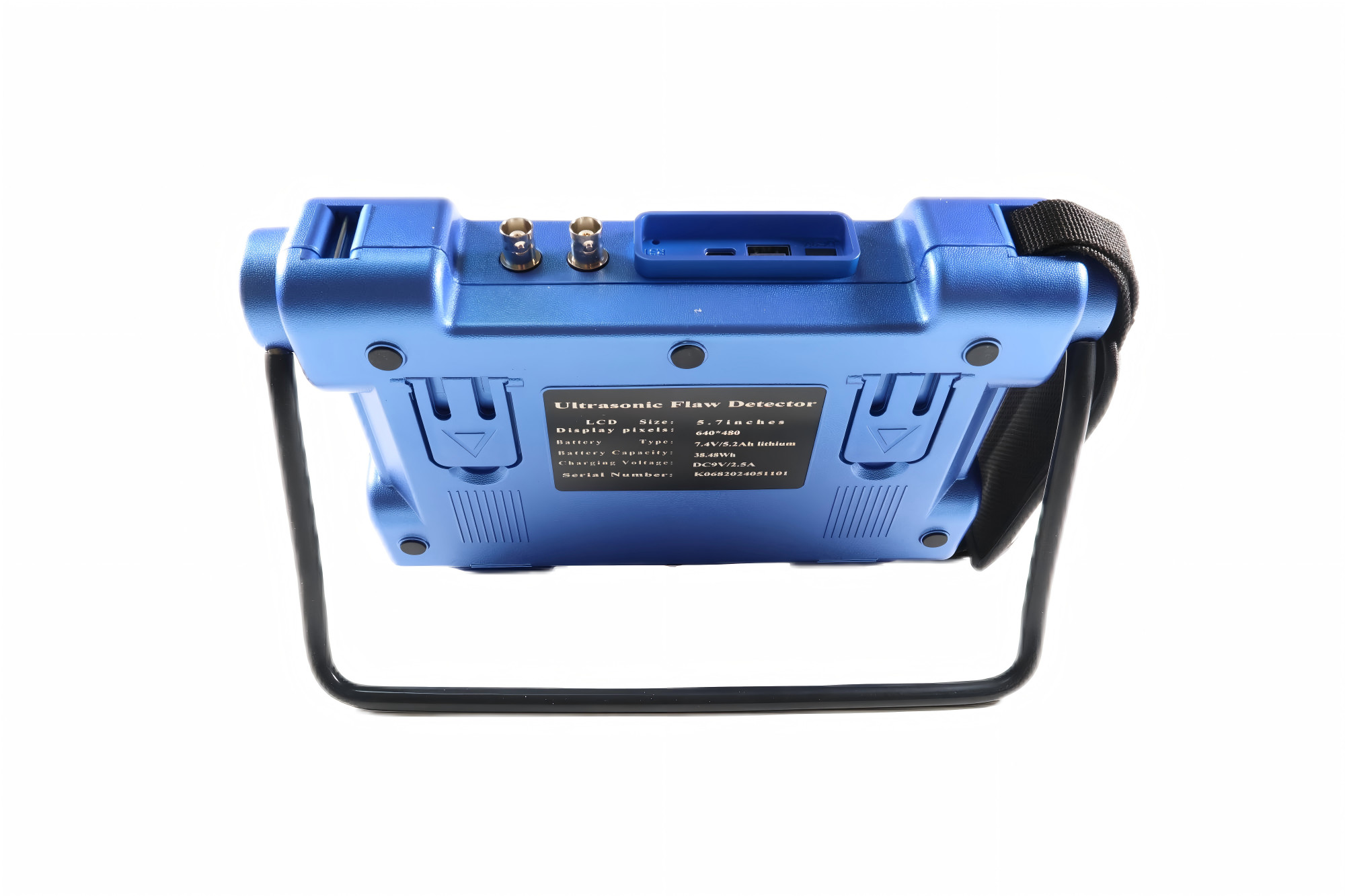

• Połączenia przetwornika: BNC lub LEMO
• Wymagania w zakresie mocy: prąd AC 100-240 VAC, 50-60 Hz
• Temperatura pracy: -10°C do 50°C, temperatura przechowywania: -30°C do 50°C

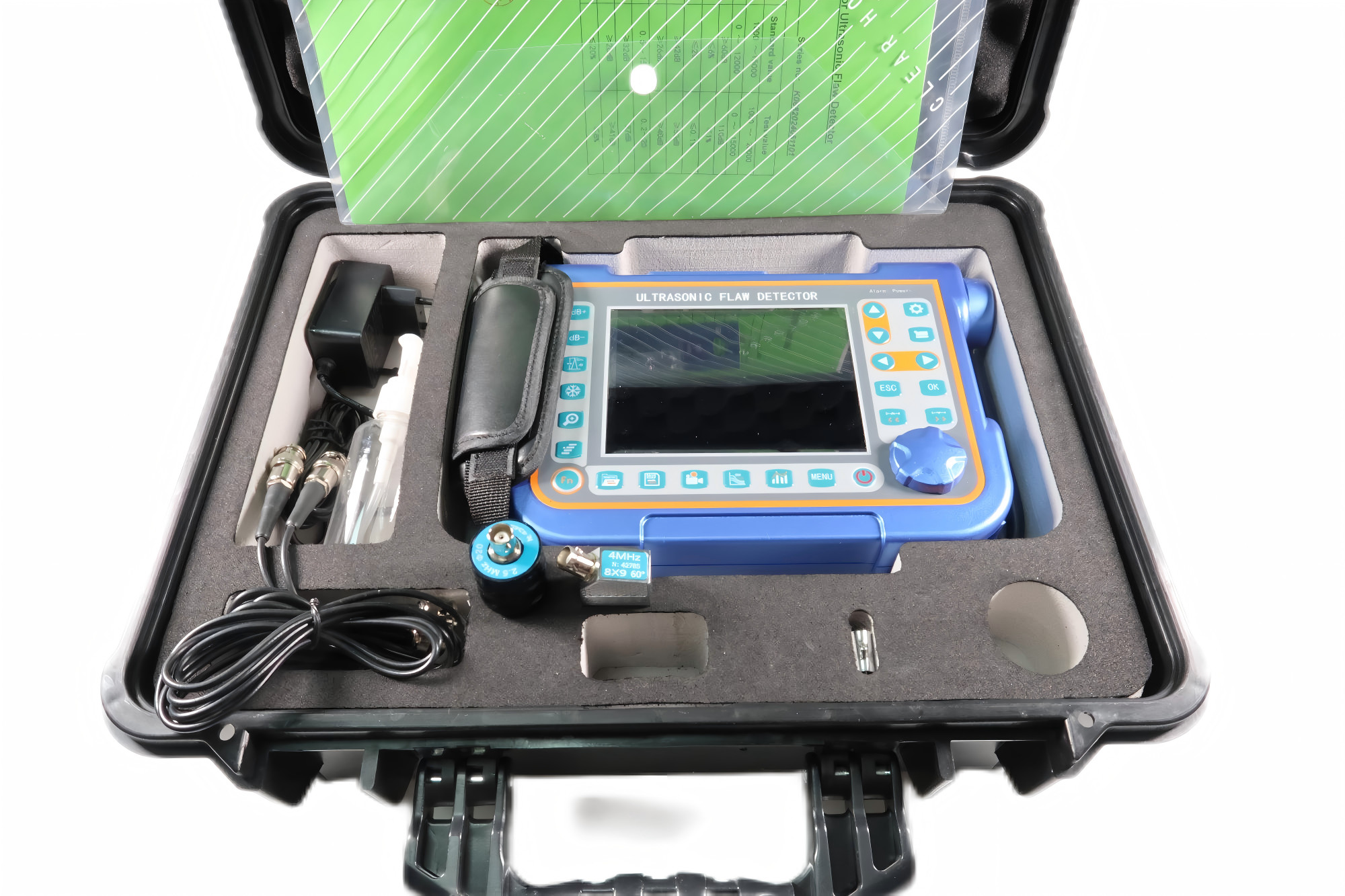

Standardowe opakowanie:Głośnik,Straight Probe, Angle Probe 4MHz, Kabel łączący sondę, Adaptor zasilania i kabel, Oprogramowanie PC,Kabel komunikacyjny, instrukcja obsługi, obudowa przyrządu
