Tm282 Ultrasonowy miernik grubości z skanem A&B / poprzez powłokę / oprogramowaniem

Ultradźwiękowy miernik grubościTM282 zSkanowanie A&B/Przez powłokę/Oprogramowanie

Opis produktu

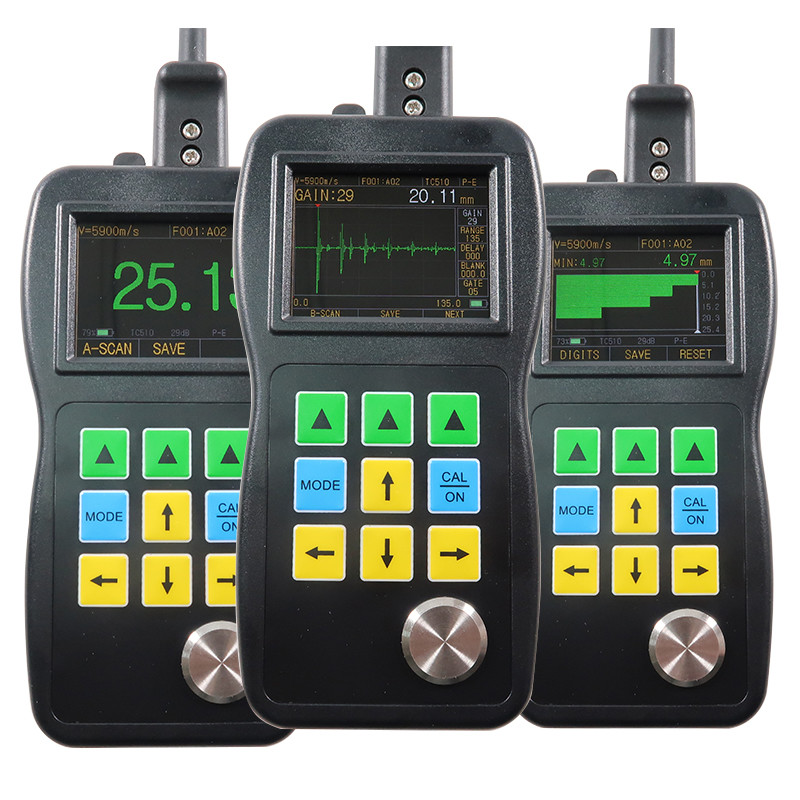

TM282 Ekran kolorowy z A / B-skanowym ultradźwiękowym miernikiem grubości Profesjonalny w rozwiązywaniu różnych trudnych pomiarów grubości

Charakterystyka:

2.4 ̊ kolor OLED, 320 x 240 pikseli, kontrast wyświetlacza 10,000:1

A-Scan w kolorze

Użytkownicy mogli bezpośrednio zobaczyć kolorową formę fali dźwięku ultradźwiękowego (lub A-scan) na ekranie, co jest bardzo ważne w przypadkach, gdy musimy sprawdzić poprawność wyników badań.Wiele przypadków spowoduje błędne wyniki badań lub nawet nieczytanie.Możemy łatwo znaleźć przyczyny poprzez A-scan, dostosować trzy parametry:

B-Scan w kolorze

TM282 miernik grubości ma funkcję B-skanowania w oparciu o czas.używane do obserwacji konturu dolnej strony obrabiarkęMożna automatycznie przechwycić minimalną wartość obrazu B-skanującego i wskazać pozycję minimalną przez czerwony trójkąt.Można zobaczyć dowolną wartość grubości punktu obrazu B-skanującego poprzez przesuwanie wskaźnika.

Poprzez funkcję powłoki Nie trzeba już tracić czasu na usuwanie powłoki

TM282 ma tę szeroko rozpowszechnioną funkcję. Realizuje się ją poprzez pomiar dwóch ciągłych dolnych powierzchni podłoża.

1. Wyłączenie kalibracji zerowej

2Wysoka stabilność, wartość pomiarowa nie podlega wpływowi ciśnienia sondy, grubości warstwy sprzęgającej i pyłu powierzchniowego obrabiarkę.

3Zero Drift.

Władza-Funkcja cięcia

Na dole znajduje się przycisk odcięcia mocy.Jeśli urządzenie nie jest używane przez długi czas, można nacisnąć ten przycisk, aby zaoszczędzić energię, co zwiększa żywotność baterii.

Bardziej praktyczna funkcja

Różnica/stopień redukcji:Tryb różnicy wyświetla różnicę między wartością rzeczywistą a wartością normalną.Typowym zastosowaniem jest pomiar materiału metalowego, który z powodu gięcia staje się cienki.

Wyświetla informacje:LOS, min, max, duże odczyty podczas wyświetlania min w tym samym czasie, prędkość, zero, kalibracja, jednostki, zamrażanie, rozmrażanie, pozostałe % czasu pracy baterii, zwiększenie - niskie, std, wysokie, symbol echo to echo

Maksymalny/min.W tym trybie bieżąca grubość, grubość minimalna i grubość maksymalna będą wyświetlane na ekranie jednocześnie.

Tryb alarmowy:Dynamiczna zmiana koloru odczytu grubości w przypadku alarmu.

Wskaźnik aktualizacji:Wybór 4Hz, 8Hz i 16Hz. 4Hz dla zwykłych zastosowań, gdy potrzebujesz szybkiego skanowania, takiego jak pomiar wysokiej temperatury, możesz wybrać wyższą częstotliwość aktualizacji.

Wielojęzyczny dostęp:Chiński, angielski, hiszpański, niemiecki.

Echo do Echo:Mierzy tylko grubość metalu (nie uwzględnia farby i powłok)

Loger danych:Rejestrator danych o grubości 99999 z punktem identyfikacyjnym w plikach liniowych lub siatkowych (400 plików)

Wydajność:Podłączacz pełnej prędkości USB 2.0, oprogramowanie do raportu DataView

Rozmiar:156 mm) (L) 76 mm) (W) x 1,25 " (38 mm) (H)

Poziom:285 g

Temperatura:Gage Operating: -10°C do 50°C

Standard TM510 Proba

Sonda jest sercem instrumentu, TMTeck posiada wiodącą na świecie technologię produkcji sond. TM510 sonda wykorzystuje wysokiej wydajności piezoelektryczny ceramiczny chip,z wbudowaną metalową muszelką do odlewania, praktyczne projektowanie sondy i kabli oddzielone, niezależnie od kosztów, aby stworzyć wysoką jakość.

Różnica między TM282Układ ultradźwiękowy do pomiaru grubości

Specyfikacje TM282DL Ultradźwiękowy miernik grubości

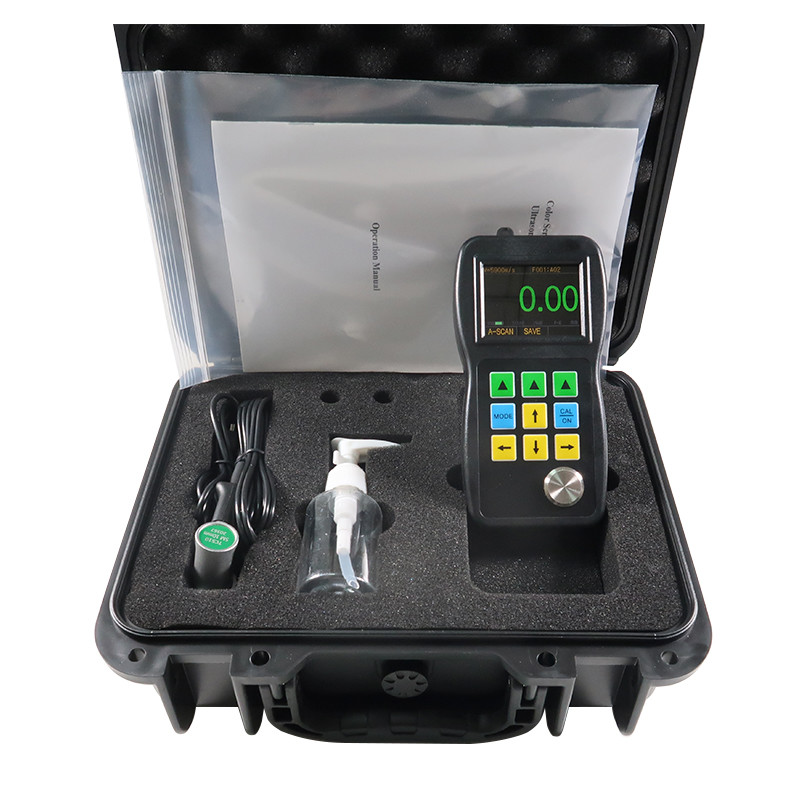

Standardowa dostawa TM282DL

TM282Specyfikacje sondy/przetwornika
PIC	Model	Rodzaj	Częstotliwość	Średnica kontaktu	Pomiar Zakres	Zakres temperatury
	PT-08	Norma TM282	5MHz	11 mm	00,8 do 100,0 mm	-10 do 70°C
	TM510	Standard TM282D/DL	5MHz	13.5 mm	1od 0,2 do 200,0 mm	-10 do 70°C
	TM550	Małe rurki	5MHz	5 mm	00,8-60 mm	-10 do 70°C
	ZT-12-2	Żelazo odlewane	2MHz	17 mm	40,0 do 508 mm	-10 do 70°C
	PT-06	Małe rurki	7.5MHz	8 mm	00,8 do 30 mm	-10 do 70°C
	PT-04	Głowa palca	10MHz	6 mm	00,7 do 12 mm	-10 do 70°C
	GT-12-2	Wysoka temperatura	5MHz	15 mm	Od 4 do 80 mm	-20 do 300°C
	GT-12-4	Wysoka temperatura	5MHz	15 mm	Od 4 do 80 mm	-20 do 550°C
