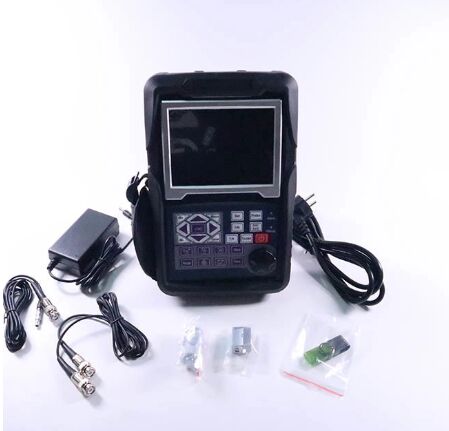

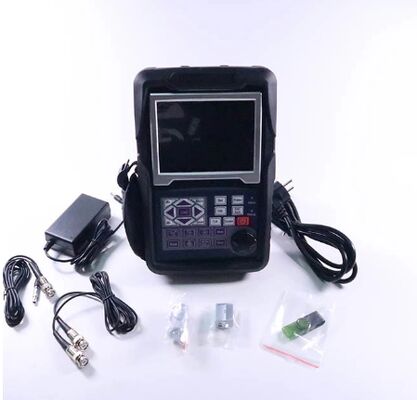

IP65 Standard 0-10000 mm Przyjazny Dialog Interaktywny Ultrasonic Flaw Detector TFD806C



Specyfikacje
Zakres: 0-10000 mm, przy prędkości stali
Prędkość materiału: 100-20000 m/s
Częstotliwość powtarzania impulsów: 10-2000 Hz
Zakres dynamiczny: ≥38 dB
Liniowość: Pozioma: +/-0,2%, Pionowa: 2,0% (Pozioma: +/-0,2% FSW Pionowa: 0,25% FSH)
Rozdzielczość: >40 dB (5P14)
Czułość pozostałości: >68 dB
Odrzucenie (tłumienie): od 0 do 80% wysokości ekranu
500 niezależnych ustawień, dowolne kryteria mogą być wprowadzane swobodnie, możemy pracować w terenie bez bloku testowego;
Duża pamięć 1000 wykresów A
Tryby testowania: Echo impulsowe, podwójna sonda i transmisja przez materiał
Typy sond: Prosta pojedyncza, Kątowa pojedyncza, Prosta podwójna, Kątowa podwójna, Przez materiał, Pełzająca, Powierzchniowa
Monitory bramki: Dwie niezależne bramki sterowane w całym zakresie zamiatania
Jednostki: cale lub milimetry
Wymagania dotyczące zasilania: Sieć AC 100-240 VAC, 50-60 Hz
Opóźnienie wyświetlania: -20 do 3400 µs
Opóźnienie sondy/przesunięcie zerowe: 0 do 99,99 µs
Wewnętrzny akumulator litowo-jonowy o napięciu 7,2 V i pojemności 8000 mAh
15 godzin nominalnego czasu pracy w zależności od jasności wyświetlacza
4 godziny typowego czasu ładowania
W×S×G (mm): 250×165×55 (mm)
Waga: 1,2 kg
Temperatura pracy: -10°C do 50°C
Temperatura przechowywania: -30°C do 50°C
Energia impulsu: 70V, 100V, 200V, 300V, 400V, 500V do wyboru
Prostownik: Połowa fali dodatniej, połowa fali ujemnej, pełna fala, system RF
Pasma (wzmacniacz szerokopasmowy): 0,2 do 25 MHz
Monitory bramki: Dwie niezależne bramki sterowane w całym zakresie zamiatania
Czułość: maksymalnie 120 dB w wybieralnej rozdzielczości 0,1, 1,0, 2,0, 6,0 dB.
Złącza przetwornika: BNC lub LEMO



Funkcje

Automatyczne wyświetlanie precyzyjnej lokalizacji wady (głębokość d, poziom p, odległość s, amplituda, sz dB, φ).
Pomiar wielkości wady: Automatyczny pomiar wielkości wady za pomocą AVG lub DAC/TCG, przyspiesza raportowanie akceptacji lub odrzucenia wady.
Automatyczna kalibracja punktu zerowego przetwornika, kątów, krawędzi przedniej i prędkości materiału. ( Blok V2 i dwa otwory )
Wygodne tworzenie i używanie DAC/TCG i AVG do oceny echa, krzywa może być modyfikowana i kompensowana.
Podłączenie dysku U, urządzenie może uzyskać nieograniczoną pamięć.
W urządzeniu znajduje się 15 standardów.
Połączenie Bluetooth z urządzeniem mobilnym w celu generowania i drukowania raportów z badań na miejscu. (Opcja)
AWS D1.1.
Funkcja korekcji powierzchni zakrzywionych.
Funkcja pomiaru wysokości pęknięcia.
Bramka powiększenia: rozszerzenie zakresu bramki na całą szerokość ekranu.
Funkcja automatycznego wzmocnienia.
Obwiednia: Jednoczesne wyświetlanie aktywnego skanu A z częstotliwością odświeżania 70 Hz i obwiedni skanu A
wyświetlanie.
Peak Hold: Porównaj zamrożone fale szczytowe z aktywnymi skanami A, aby łatwo zinterpretować wyniki testów.
Scan Freeze: Zamrożenie wyświetlania zatrzymuje dane fali i ścieżki dźwiękowej.
Alarm: Sygnał dźwiękowy i LED.
Zegar czasu rzeczywistego.
Wypełnienie echa.
Znacznik przechwytywania.
Kolor echa w obrębie bramki.
