Opis produktu:
Instrument ten jest przenośnym cyfrowym przemysłowym wykrywaczem usterek ultradźwiękowych, który może szybko wykrywać, zlokalizować, ocenić i zdiagnozować różne wady (pęknięcia, włączenia, pory itp.) w obrabianiu,wygodnie, bez uszkodzenia i z dokładnością. Może być stosowany zarówno w laboratorium, jak i na placu inżynieryjnym.przemysł chemiczny i inne dziedziny wymagające wykrywania wad i kontroli jakościJest również szeroko stosowany w inspekcji bezpieczeństwa online i ocenie życia w dziedzinie lotnictwa, transportu kolejowego, kotłów i naczyń ciśnieniowych itp.
Urządzenie może być szeroko stosowane w lokalizacji i wymiarze ukrytych pęknięć, pustek, rozpadów i podobnych nieciągłości w spawaniach, kuciach, szybach, osi, wałkach, zbiornikach i zbiornikach ciśnieniowych, turbinach,i elementów konstrukcyjnych.
Charakterystyka:
Główny sprzęt został zaprojektowany z ARM + FPGA, a oprogramowanie wykorzystuje bardzo niezawodny system operacyjny wielozadaniowo, który znacznie poprawia funkcjonalność, przenośność,trwałość i niezawodność instrumentu.
Instrument ten jest lekki i przenośny i może być trzymany jedną ręką.
Ja...Wyświetlacz

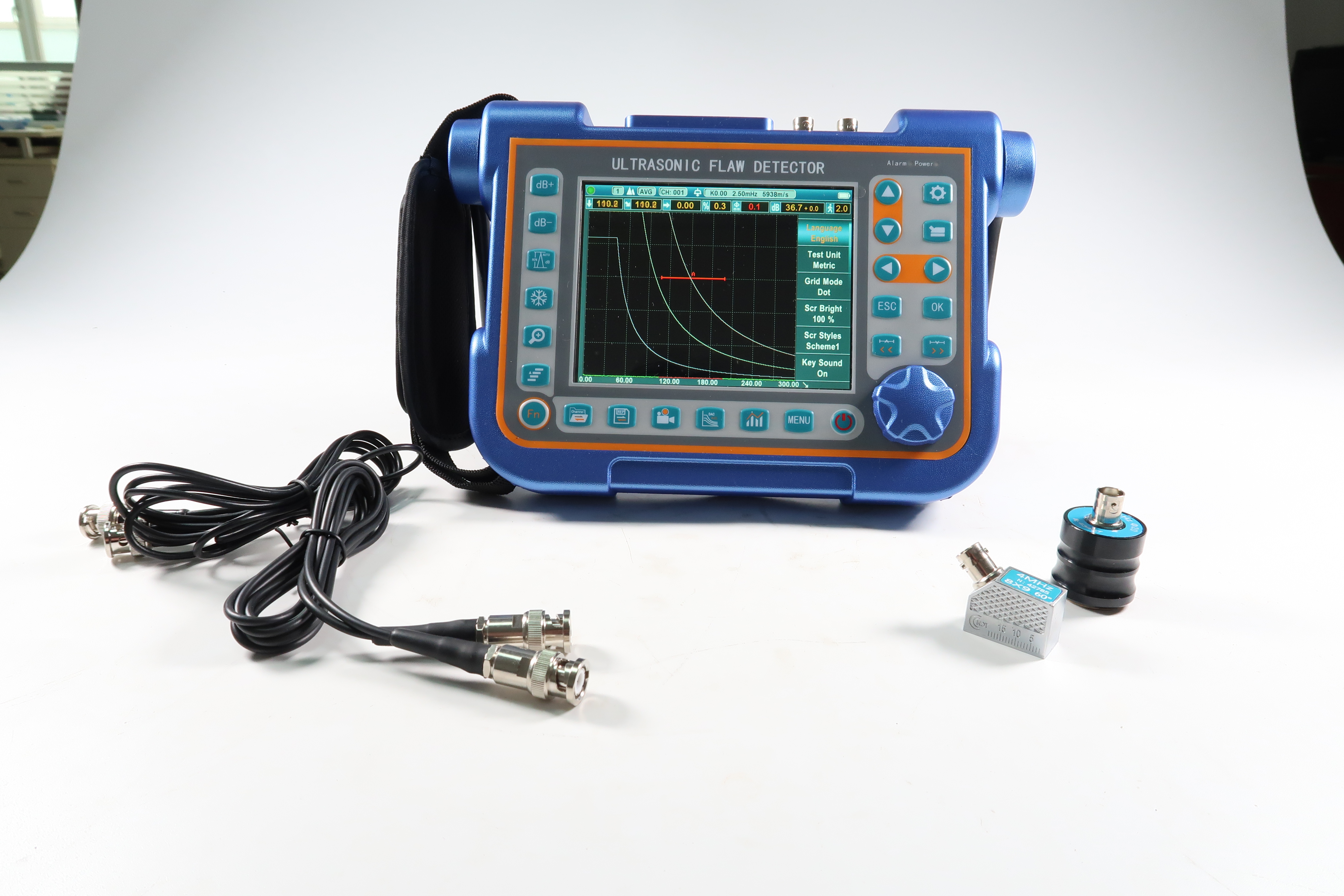

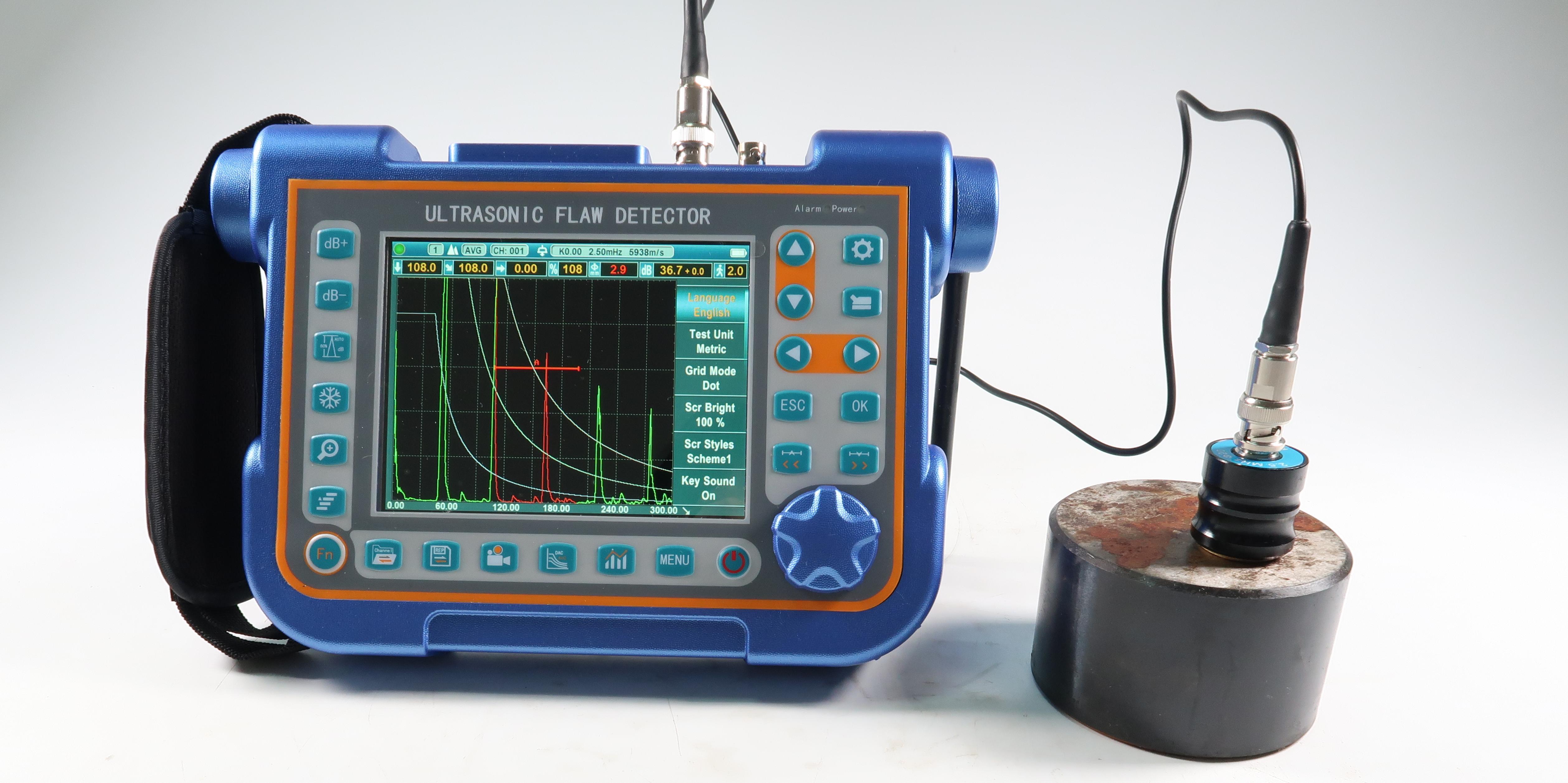

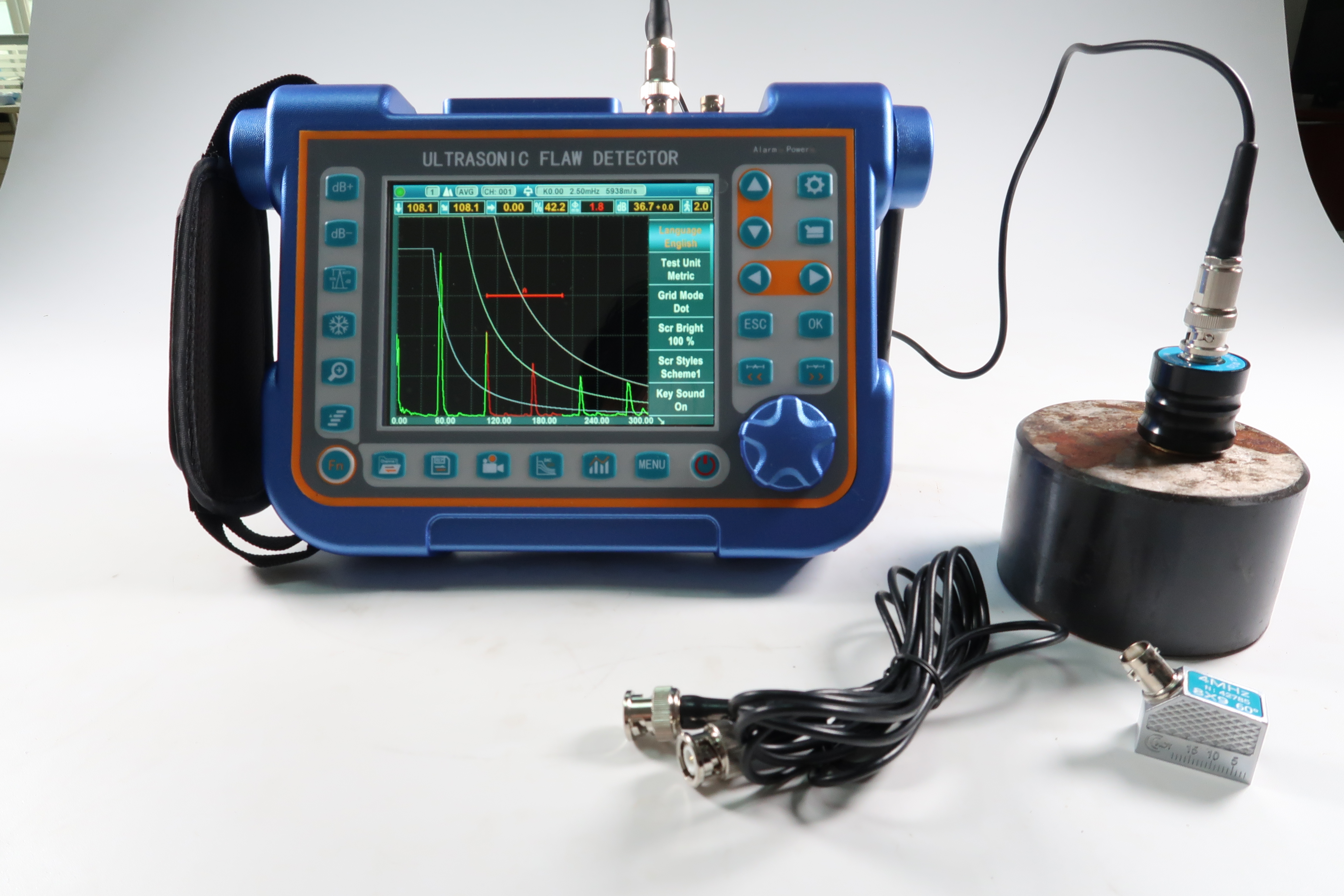

Kompletnie cyfrowy wielobarwny wysokiej rozdzielczości (640×480 pikseli) wielobarwny wyświetlacz TFT LCD.
W zależności od środowiska można wybrać 4 style interfejsu operacyjnego.
LCD z szybką aktualizacją 60 Hz, w stanie wyświetlać subtelne zmiany formy fali.
Jasność LCD można swobodnie ustawić.
Ja...Kształt
Całkowicie aluminiowa powłoka metalowa jest mocna i trwała, a wydajność osłony elektromagnetycznej jest bardzo dobra.

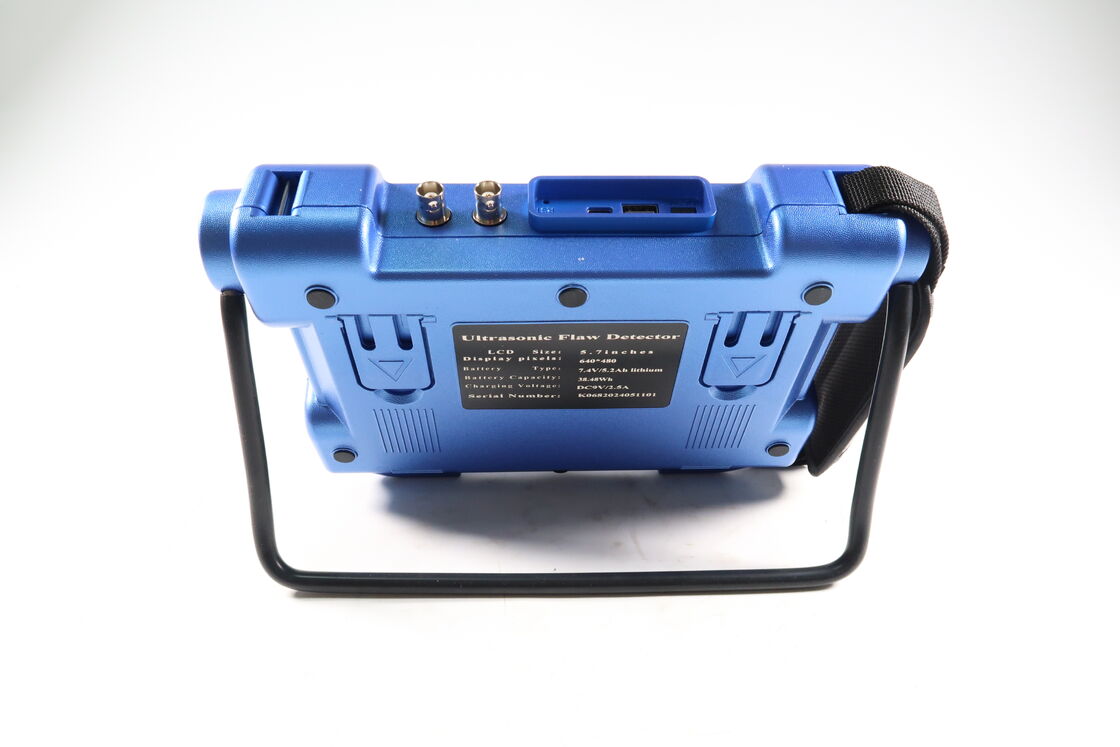

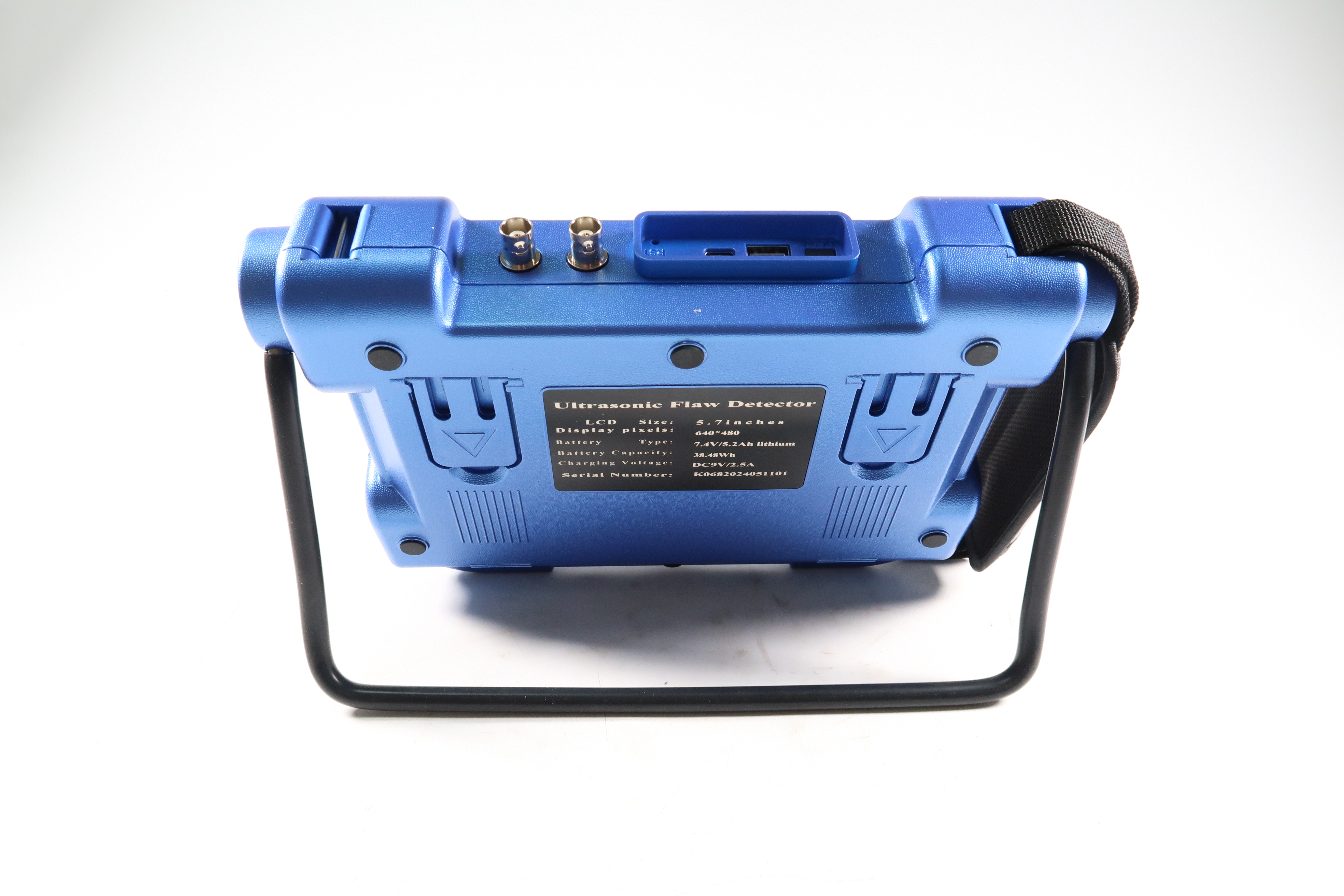

360-stopniowy obrotowy uchwyt tłumiący i gumowa osłona są łatwe w obsłudze.
Płyty ze szkła hartowanego, niezwykle twarde, odporne na zużycie i zadrapania
Ja...Zdjęcie ekranu i raport PDF o wykryciu wad
Zdjęcia ekranu wszystkich stron i raportów wykrywania wad w czasie rzeczywistym, i zapisz je jako obrazy BMP na dysku U, które można ustawić jako obrazy kolorowe lub w skali szarości.
Eksportowanie raportu wykrywania usterek jako pliku PDF i zapisywanie go na dysku U w celu łatwego archiwizacji i drukowania.
Cała zawartość pliku PDF może być dostosowana do potrzeb użytkownika.
Zdjęcia BMP i pliki PDF można przeglądać na komputerze lub telefonie komórkowym.
Ja...Zakres
Do 15000 mm w stali; zakres do wyboru w trybie stałym lub ciągle zmiennym.
Ja...Pulsera
Energii impulsowej do wyboru między 100V, 200V, 250V, 300V, 350V, 400V i 500V.
Wykorzystuje się urządzenia do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania.
Częstotliwość powtarzania impulsu regulowana od 20 Hz do 2 KHz.
Dampingowanie wybierane pomiędzy 50Ω,150Ω,250Ω i 500Ω dla optymalnej wydajności sondy
Wybór sondy: sonda jednokrystaliczna, sonda dwukrystaliczna, sonda specjalnego kąta, sonda penetrująca, sonda wspinająca się.
Ja...Odbiornik
Próbkowanie: 16-cyfrowy konwerter AD przy prędkości pobierania próbek 320 MHz
Poprawka:Powstałe półfalę, ujemną półfalę, pełną falę i RF
Analogiczna szerokość pasma: możliwość od 0,2 MHz do 20 MHz z wybieralnymi zakresami częstotliwości (automatycznie ustawianymi przez instrument), aby dopasować sondę do optymalnej wydajności.
Zwiększenie: od 0 dB do 110 dB regulowalne w wybieralnych krokach 0,1 dB, 2 dB, 6 dB.
Ja...Bramki
Dwie całkowicie niezależne bramy oferują szereg możliwości pomiaru wysokości lub odległości sygnału przy użyciu wyzwalacza szczytowego.
Tryb echo-to-echo umożliwia dokładne pozycjonowanie bram dla sygnałów, które są bardzo blisko siebie.
Początek bramy: zmienna w całym wyświetlanym zakresie
Szerokość bramy: zmienna od początku bramy do końca wyświetlanego zakresu
Wysokość bramy: zmienna od 0 do 99% Wysokość pełnego ekranu
Alarmy: progi pozytywne/negatywne z lampką LED.
Ja...Pamięć
Instrument posiada wbudowaną pamięć o dużej pojemności, a dane i pliki nie zostaną utracone w wyniku awarii zasilania instrumentu.
Pamięć 500 plików kanałowych do przechowywania ustawień kalibracyjnych i parametrów sondy.
Pamięć 1000 plików raportu fal do przechowywania fal A-Scan i ustawień.
Wszystkie pliki mogą być przechowywane, odwołane i usuwane.
Ustawienia kanału i pliki raportu można eksportować za pośrednictwem dysku U, a informacje można również przechowywać w nieograniczonej ilości za pośrednictwem pamięci USB.
Ja...Nagrywacz wideo
Rejestrator wideo jest przydatny w wielu sytuacjach, jest bardzo wygodny dla tych, którzy chcą później przeanalizować działania sondujące.
Instrument może rejestrować proces testowy i zapisywać go jako plik wideo, który można odtwarzać za pomocą instrumentu lub specjalnego oprogramowania.a każdy plik wideo może trwać do 5 minut.
Jeśli zdecydujesz się zapisać plik wideo na dysku U, liczba i czas trwania pliku wideo nie będą ograniczone.
Nagrywanie i ponowne odtwarzanie procesu testowania zapewnia wielką wygodę dla przyszłych badań i analiz wykrywania wad.
Odtwarzanie wideo obsługuje funkcje pauzy, szybkiego przesuwania do przodu, szybkiego cofnięcia i zatrzymania.
Parametry techniczne:
- Zakres pomiarowy: od 0 do 15000 mm, przy prędkości stali
- Powtarzanie pulsu Częstotliwość od 20 Hz do 2000 Hz
- Prędkość materiału: 1000-20000 m/s
- Powtarzanie pulsu Częstotliwość od 20 Hz do 2000 Hz
- Zakres dynamiczny: więcej niż 40 dB
- Liniowość systemu: pozioma: +/- 0,2% FSW,
W pionie: 0,25% FSH, dokładność wzmacniacza +/-1 dB.
- Moc rozdzielczości: więcej niż 40dB
- Czułość Pozostałości: więcej 50dB ((Głębokie 200mmF2 płasko-dolne otwory)
- Odrzucenie: od 0 do 80% całej wysokości ekranu
- Hałas: mniej niż 10%
- Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania
- Wzrost: maksymalnie 110 dB w wybieralnej rozdzielczości 0.1, 1.0, 2.0, 6,0 dB.
- Szerokość pasma (pasmo wzmacniacza ): od 0,2 do 20 MHz
- Przesunięcie impulsu: więcej niż 32dB
- Opóźnienie wyświetlania: -20 do 3400 μs
- Opóźnienie sondy/zerowe przesunięcie: od 0 do 99,99 μs
- Tryby badania: echo impulsowe, podwójny element i transmisja poprzeczna
- Pulser: Pulser z nadawalnymi falami
- Energii impulsowej: 100V, 200V, 250V, 300V, 500V do wyboru
- Poprawka: dodatnia pół fala, ujemna pół fala, pełna fala, RF
- Jednostki: cal lub milimetr
- Połączenia przetwornika: BNC lub LEMO
- Wymagania w zakresie mocy: prąd AC 100-240 VAC, 50-60 Hz
- Temperatura pracy: -10°C do 50°C, temperatura przechowywania: -30°C do 50°C
Zastosowanie:
Ten ultradźwiękowy wykrywacz wad jest szeroko stosowany w środowiskach przemysłowych, takich jak zakłady produkcyjne, budowy,i urządzeń konserwacyjnych, w których integralność materiałów i komponentów jest kluczowaJest on szczególnie skuteczny w testowaniu metali, kompozytów i spań pod kątem wewnętrznych pęknięć, pustek, włączeń i innych rodzajów wad, które mogą zagrozić bezpieczeństwu konstrukcji.Integracja systemu kodującego ułatwia dokładne pomiary i pozycjonowanie podczas kontroli, zwiększając powtarzalność i wiarygodność wyników.
Model TFD807C jest idealny do zastosowań wymagających rygorystycznej kontroli jakości i zapewnienia bezpieczeństwa, w tym w przemyśle lotniczym, motoryzacyjnym, rurociągach naftowych i gazowych oraz w przemyśle energetycznym.Jest również odpowiedni do rutynowych kontroli konserwacji w celu wykrycia wczesnych objawów degradacji materiału przed ich spowodowaniem awariiNiezależnie od tego, czy jest on stosowany na liniach produkcyjnych w fabryce, czy w inspekcjach polowych, wykrywacz błędów ultradźwiękowych TMTeck zapewnia dokładne i dokładne wykrywanie błędów,w ten sposób wspierając konserwację zapobiegawczą i zmniejszając ryzyko kosztownych przestojów.
Podsumowując, detektor błędów ultradźwiękowych TMTeck TFD807C łączy w sobie zaawansowane funkcje, takie jak dynamiczne skupienie głębokości, regulowana szerokość impulsu,i duża pojemność magazynowania w celu precyzyjnego wykrywania wad w różnych scenariuszach zastosowańJego wszechstronność i niezawodność czynią go niezbędnym narzędziem dla specjalistów dążących do utrzymania wysokich standardów bezpieczeństwa i jakości w procesach kontroli.
Wsparcie i usługi:
Nasz Ultrasonic Flaw Detector został zaprojektowany w celu zapewnienia precyzyjnych i niezawodnych badań niezniszczających dla różnych materiałów i zastosowań.,Oferujemy kompleksowe wsparcie techniczne i usługi.
Wsparcie techniczne obejmuje pomoc w konfiguracji urządzenia, kalibracji, aktualizacji oprogramowania i rozwiązywaniu problemów.Nasz zespół ekspertów jest do Państwa dyspozycji, aby poprowadzić Państwa przez działanie detektora wad, aby zwiększyć dokładność i wydajność w wykrywaniu wad, takich jak pęknięcia., pustki i włączenia w metalach i kompozytach.
Zapewniamy regularne aktualizacje oprogramowania, aby poprawić funkcjonalność i włączyć najnowsze osiągnięcia w technologii testowania ultradźwiękowego.usługi kalibracyjne są dostępne w celu utrzymania dokładności urządzenia zgodnie ze standardami branżowymi.
Nasze centra serwisowe są wyposażone w wszystkie elementy serwisowania urządzeń, od rutynowych inspekcji po skomplikowane naprawy.Zalecamy okresowe kontrole konserwacji, aby upewnić się, że detektor pozostaje w optymalnym stanie roboczym..
Dostarczane są programy szkoleniowe i szczegółowe instrukcje obsługi, które pomagają użytkownikom zrozumieć cechy i możliwości wykrywania usterek ultradźwiękowych.Zasoby te mają na celu zwiększenie biegłości użytkowników oraz promowanie bezpiecznego i skutecznego wykorzystania urządzeń..
Naszym zobowiązaniem jest wspieranie Cię przez cały cykl życia twojego Ultrasonic Defect Detector,zapewnienie najwyższego poziomu obsługi i wiedzy technicznej w zakresie potrzeb badań nieniszczących.
