Ultradźwiękowy wykrywacz wad TFD810C
★Interaktywny dialog przyjazny dla użytkownika pomaga w operacjach takich jak kalibracja, tworzenie krzywych itp.
★Wszystkie narzędzia potrzebne: DAC, AVG, TCG, kolor Bscan, AWS, itp.
★Częstotliwość powtarzania pulsu: 20-3000Hz precyzyjna regulacja, szybkie skanowanie, nie przegap.
★Wysoki współczynnik sygnału do hałasu, jasne i stabilne echo, konstrukcja przeciwhałasowa, idealna dla trudnych warunków pracy.
★12-cyfrową AD, szybkie pobieranie próbek prowadzi do lepszego wykresu echo z wszystkimi szczegółami.
★Krystalicznie przejrzysty wyświetlacz w prawdziwych kolorach, pomocny interfejs użytkownika znacznie ułatwia obsługę.
★Szybkie nagrywanie w czasie rzeczywistym, nieograniczone przechowywanie danych na USB.
★Połączenie niebieskiego zęba z urządzeniem mobilnym w celu generowania i drukowania raportów wykrywania na miejscu.
★Standard IP65, powłoka ze stopu + żelu krzemionkowego, wodoodporny i odporny na kurz, solidny i trwały na zawsze.
★Każda bateria ma własne sterowanie ładowaniem, więc z dwiema bateriami może działać przez całą dobę.
Specyfikacje
Zakres: 0-15000 mm przy prędkości stali
Prędkość materiału: 100 ‰ 20 000 m/s
Częstotliwość powtarzania impulsu:20-3000Hz
Zakres dynamiczny: ≥ 38 dB
Liniowość: pozioma: +/- 0,2% FSW, pionowa: 0,25% FSH, dokładność wzmacniacza +/- 1 dB.
Moc rozdzielczości:> 40 dB (5P14)
Wskaźniki czułości: > 66 dB
Odrzucenie: od 0 do 80% całej wysokości ekranu
500 ustawienia niezależności, dowolne kryteria mogą być wprowadzane swobodnie, możemy pracować na scenie bez bloku testowego;
Duża pamięć grafiku 1000 A
Tryby badania: echo impulsowe, podwójny element i transmisja poprzeczna
Rodzaje sond: pojedyncza prosta, pojedynczy kąt, prosty, prosta, przechodzący, pełzający, powierzchnia
Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania
Jednostki: cal lub milimetr
Wymagania w zakresie mocy: prąd AC 100-240 VAC, 50-60 Hz
Opóźnienie wyświetlania: -20 do 3400 μs
Opóźnienie sondy/zerowe przesunięcie: od 0 do 99,99 μs

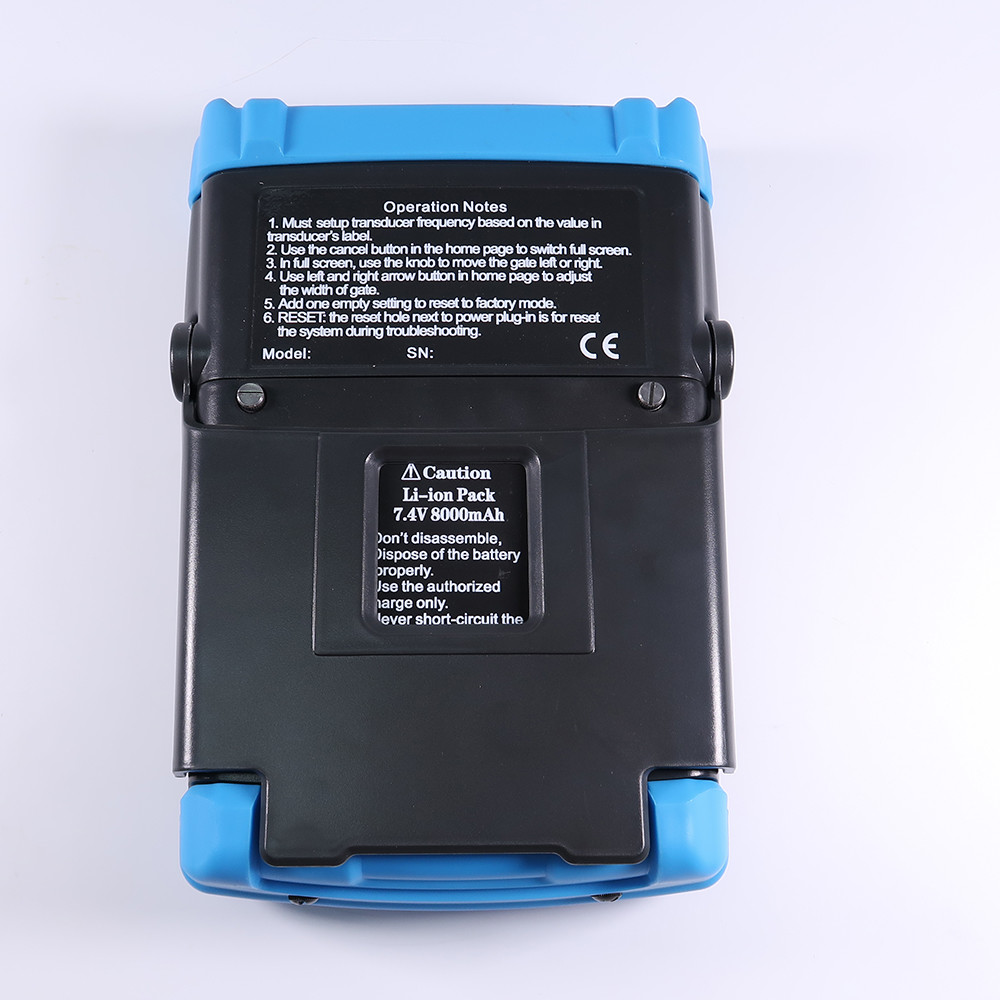

Wewnętrzny akumulator litowo-jonowy o napięciu 7,2 V przy mocy 8000 mAh
15 godzin nominalnego czasu pracy w zależności od jasności wyświetlacza
4 godziny typowy czas ładowania
H×W×D(mm):260×175×60 (mm)
Waga:10,2 kg
Temperatura pracy: -10°C do 50°C
Temperatura przechowywania: -30°C do 50°C
Energia impulsu: 200V, 300V, 400V, 500V do wyboru
Poprawka: dodatnia pół fala, ujemna pół fala, pełna fala, układ RF
Szerokość pasma (przejście pasmowe wzmacniacza ): od 0,2 do 35 MHz
Monitory bram: dwie niezależne bramy sterowalne w całym zakresie zamiatania
Wymagania w zakresie bezpieczeństwa1, 1.0, 2.0, 6,0 dB.
Połączenia przetwornika: BNC lub LEMO
Funkcje
Automatyczny wyświetlacz dokładnej lokalizacji usterki ((Głębokość d,poziom p,odległość s,amplitude,sz dB,ф).
Automatyczne wymiarowanie wad przy użyciu AVG/AVG lub DAC, szybkie zgłaszanie akceptacji lub odrzucenia wad.
Automatyczna kalibracja przetwornika Punkt zerowy, kąty, krawędź przednia i prędkość materiału.
Praktyczne do wykonania i wykorzystania DAC i AVG do oceny echo, krzywa może być modyfikowana i kompensowana.
Podłączając dysk U, jednostka może uzyskać nieograniczoną pamięć.
Zautomatyzowane nagrywanie wideo procesu testowego i odtwarzanie; użyj upana, długość wideo jest nieograniczona.
Kolorowy Bscan.
W jednostce jest 15 standardów.
Połączenie błękitnego zęba z urządzeniem mobilnym do generowania i drukowania raportów wykrywania na miejscu.1.
Funkcja korekty krzywej powierzchni.
Funkcja pomiaru wysokości pęknięcia.
Wrota powiększające: rozłożenie zakresu bramy na całej szerokości ekranu.
Funkcja automatycznego wzrostu.
Obłoka: jednoczesne wyświetlanie aktywnego A-skanowania z częstotliwością aktualizacji 60 Hz i obłoka A-skanowania
wyświetlacz.
Wytrzymałość szczytowa: porównanie zamrożonych form fal szczytowych z żywymi skanami A w celu łatwej interpretacji wyników badań.
Scan Freeze: wyświetlacz Freeze przechowuje dane o formie fali i ścieżce dźwięku.
Alarm: Bip i LED.
Real Time Clock.
Wypełnij echo.
Złapcie go.
Kolor echo w bramie.

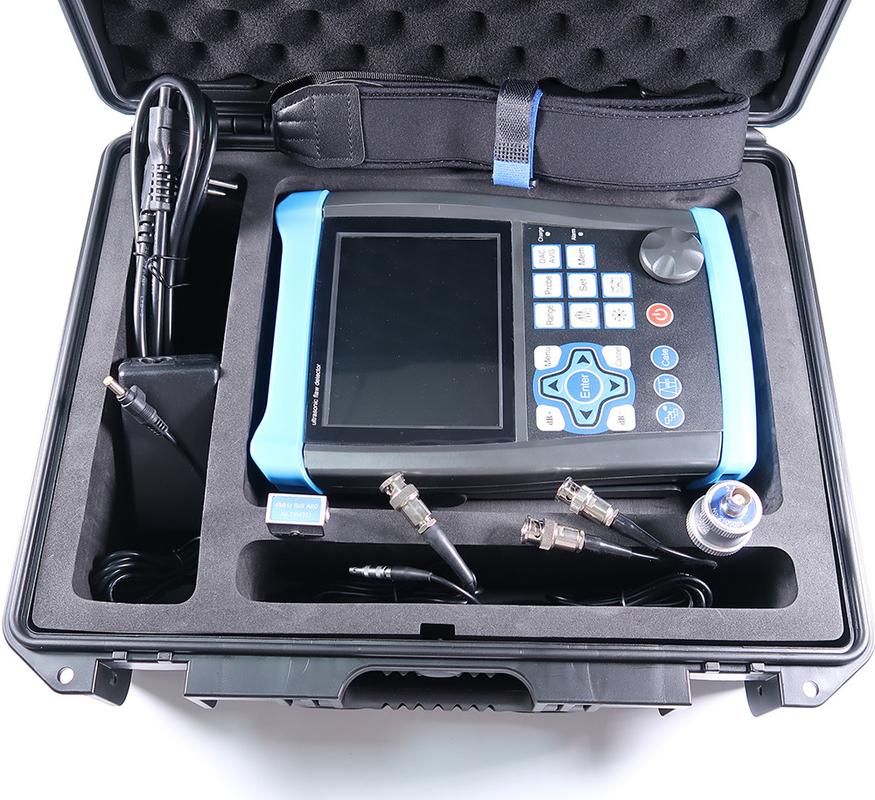

Podstawowy pakiet instrumentów
Przenośny detektor błędów ultradźwiękowych
Przetwornik wiązki prostej (4 MHz, Φ10)
Przetwornik wiązki kątowej (4 MHz, 8 mm×9 mm, 60°)
Przewód łącza do przetwornika (Q9-C5, lub opcjonalnie C9-C5)
Akumulator Li-Ion, 8 ampera na godzinę
Zapewnienie zasilania / ładowarka
Podręcznik obsługi w języku angielskim
Oprogramowanie aplikacyjne
Śrubka
