| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Tmteck |
| Orzecznictwo: | CE |
| Numer modelu: | TMRS-710 |
| Minimalne zamówienie: | 1 |
| Cena: | Zbywalny |
| Szczegóły pakowania: | 1 szt. W walizce i kartonie |
| Czas dostawy: | 3-4 dni |
| Zasady płatności: | T/T, Western Union, PayPal |
| Możliwość Supply: | 100 sztuk/miesiąc |
| Kolor: | Czerwony | Obowiązujący zakres prętów zbrojeniowych (mm): | φ6～φ50 |
|---|---|---|---|
| Maksymalny błąd pomiaru średnicy: | ± 1 | Tryb skanowania: | Model grubości, testowanie JGJ |
| Ustaw czas wyłączenia: | 5 min, 10 min, 15 min, 30 min, 60 min, 90 min | Godziny pracy: | ≥16 godz |
| Podkreślić: | Wbudowany detektor sztaby zbrojnej,Młotek testowy betonowy z gwarancją,Dokładny czujnik pozycji wzmocnienia |
||
Zintegrowany skaner zbrojenia TMRS-710
Wygląd zintegrowanego detektora zbrojenia TMRS-710:

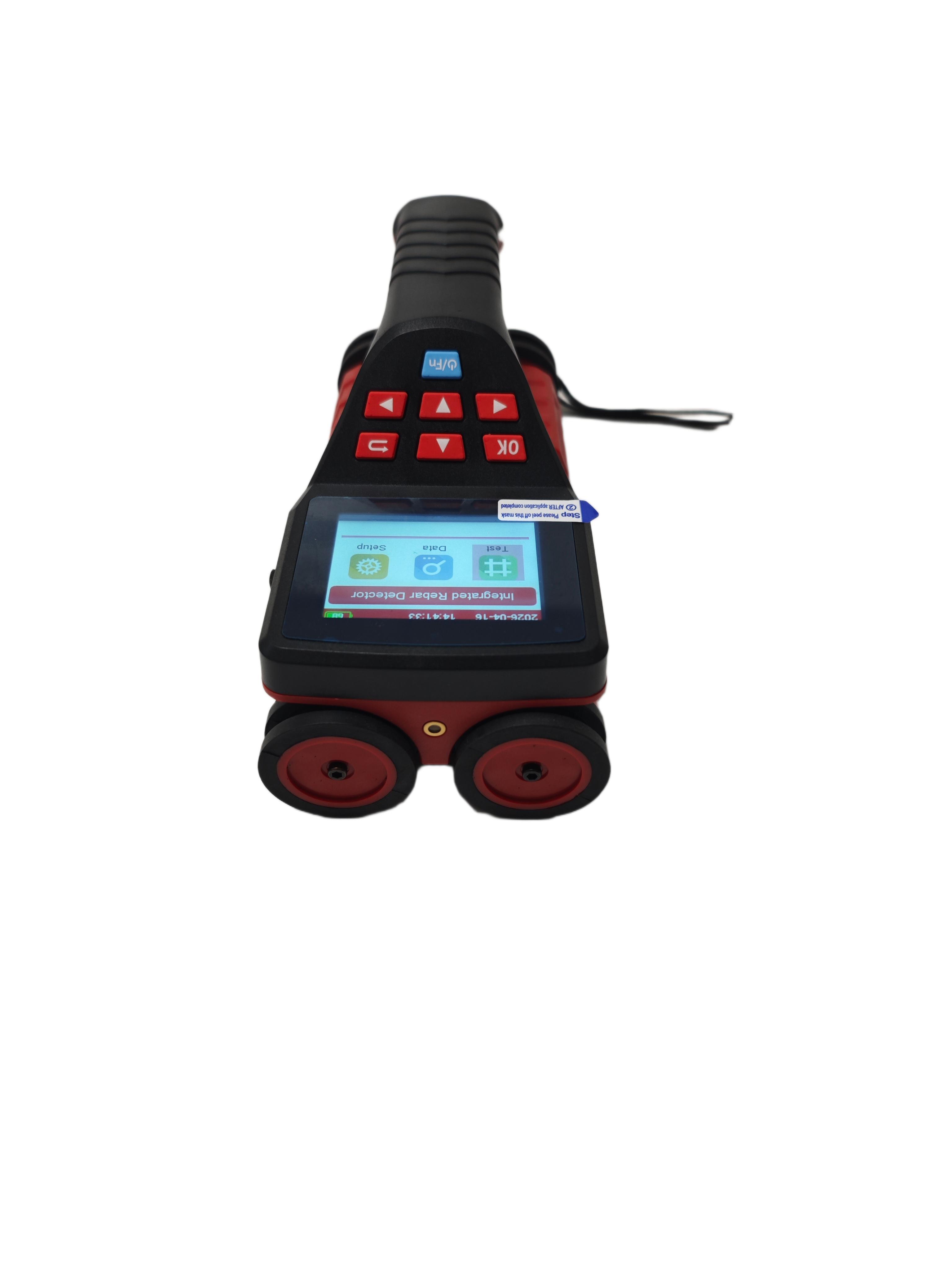

a) Widok z góry:

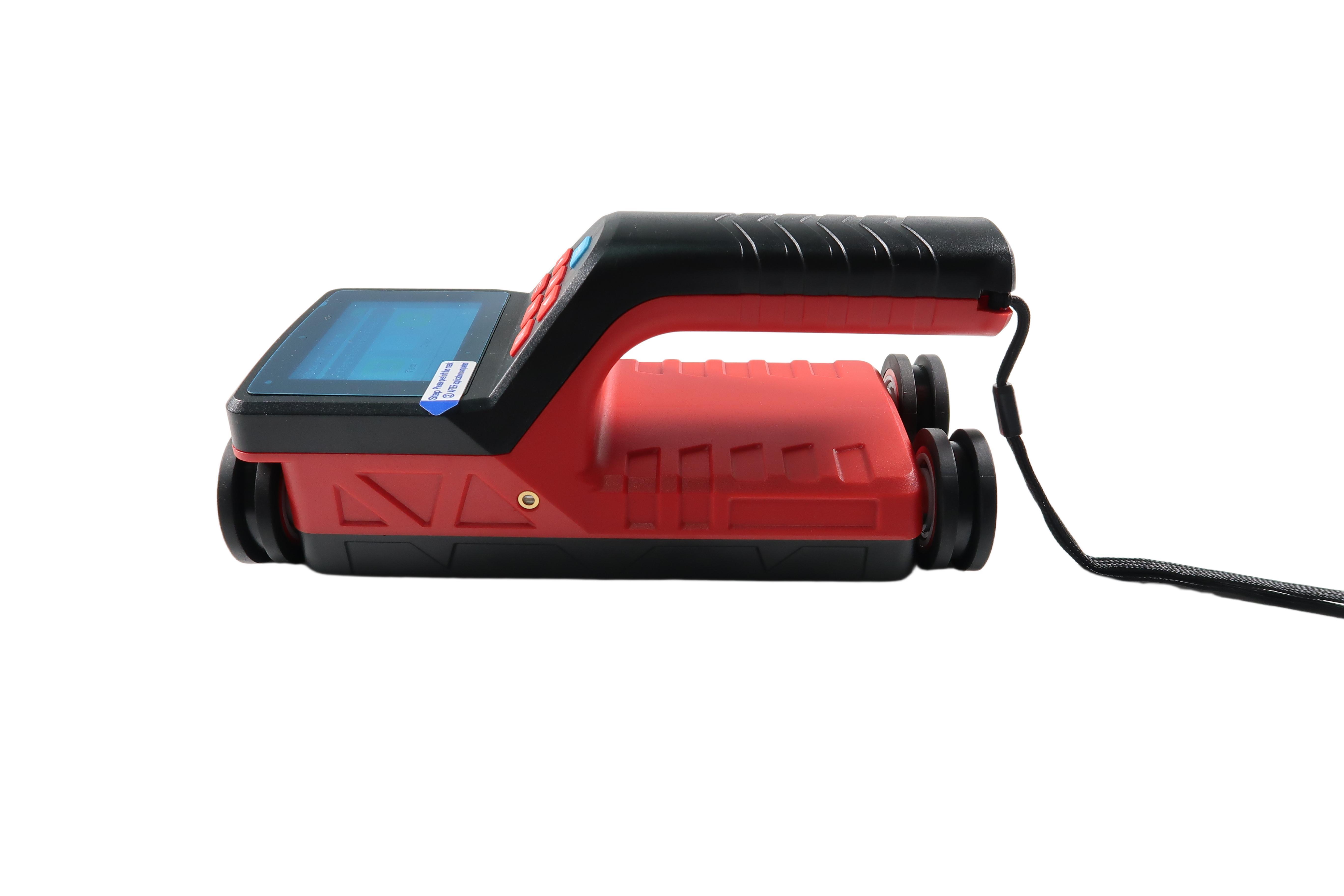

b) Widok z lewej strony:

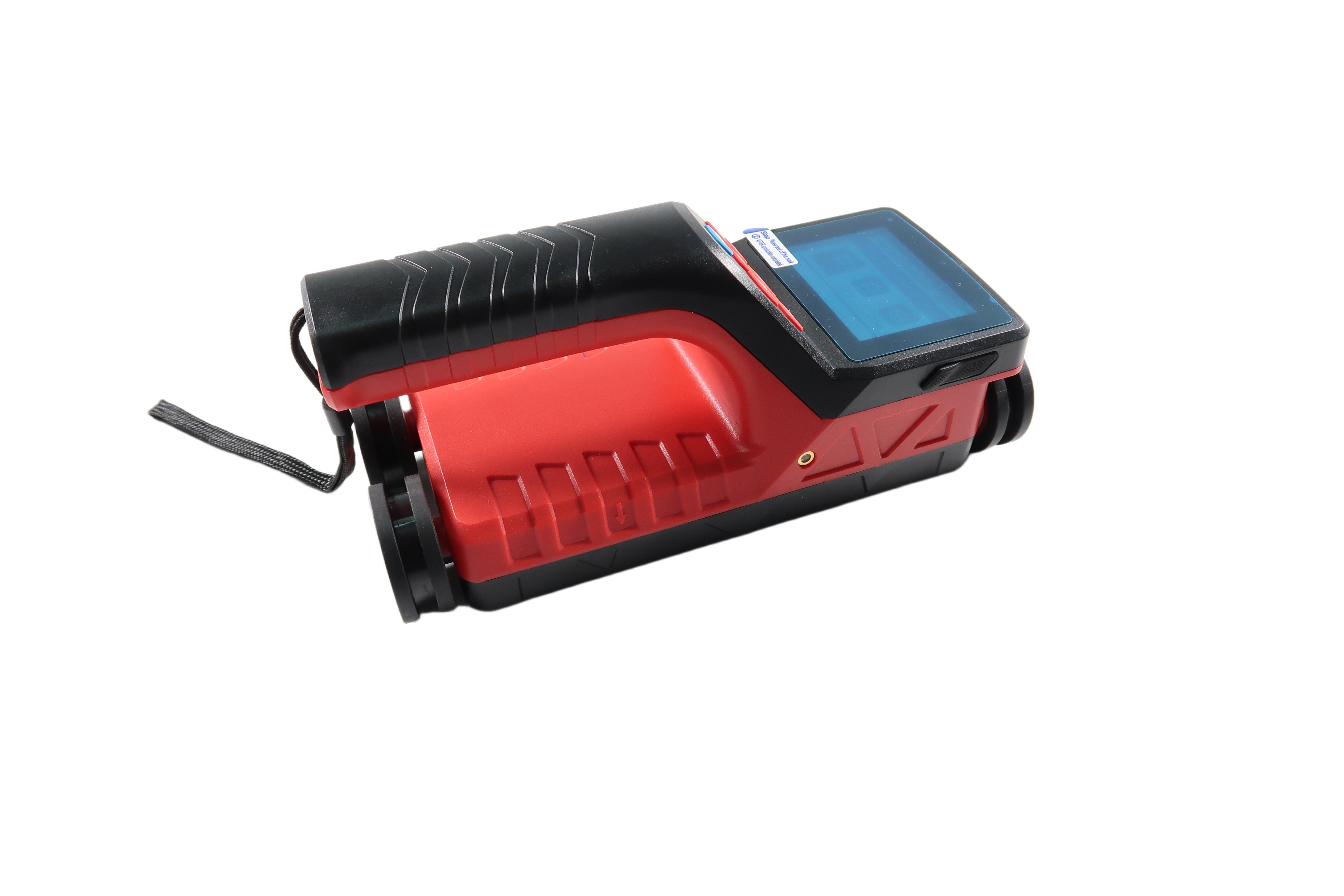

c) Widok z prawej strony:
d) Widok z dołu
Rysunek 2.1 Schematyczny widok obudowy
1.1 Wprowadzenie
Zintegrowane detektory zbrojenia TMRS-710 są głównie używane do wykrywania wewnętrznej pozycji zbrojenia, grubości otuliny, rozstawu i średnicy prętów zbrojeniowych. Mogą dokładnie narysować mapę rozkładu całego zbrojenia, aby zapewnić dane testowe z wysoką precyzją i szybkością; zintegrowana konstrukcja jednostki głównej i cewki czujnika, co czyni go wygodnym i szybkim podczas transportu i pracy w terenie; charakteryzuje się konstrukcją cewki, szybszą prędkością, wyższą dokładnością, silniejszą rozdzielczością.
1.2 Funkcje
1.2.1 Główne funkcje
1. Dokładny pomiar grubości otuliny zbrojenia;
2. Lokalizacja pozycji, trendu i rozkładu prętów stalowych;
3. Pomiar otuliny pręta stalowego i oszacowanie średnicy pręta stalowego;
4. Przechowywanie, przeglądanie i przesyłanie danych detekcji.
1.2.2 Funkcje specjalne
1. Tryb detekcji jest intuicyjny, dokładny, dokładne wyświetlanie pozycji pręta stalowego, rozstawu, grubości otuliny na tym samym ekranie;
2. Pomiar grubości jest w pełni zrealizowany. Podczas procesu pomiaru można przewijać strony do przodu i do tyłu, przeglądać dane i grafiki, a dane testowe można usunąć w dowolnym momencie.
3. Jednoręczna maszyna, konstrukcja operacyjna i metoda pozycjonowania na cztery koła, wyposażona w opony o wysokiej wytrzymałości na ścieranie, łatwa do ochrony przed zużyciem detektora;
4. Oprogramowanie analityczne może generować dwuwymiarowy widok planu i trójwymiarowy widok 3D.
5. Tryb detekcji JGJ realizuje 1-6 powtórzeń testu pojedynczego pręta stalowego i automatycznie oblicza wartość średnią.
1.2.3 Główne cechy
1. 2,8-calowy kolorowy ekran LCD o wysokiej rozdzielczości (320 x 240 pikseli), niezależnie od tego, czy w pomieszczeniu, czy na zewnątrz, w każdej sytuacji dane detekcji są wyraźnie widoczne;
2. Konstrukcja wielocewkowa, szybsza, wyższa precyzja, silniejsza rozdzielczość;
3. Używanie trybu USB do transmisji danych i ładowania, można szybko przesłać zapisane dane do komputera przez USB.
4. Z wbudowaną baterią litową o dużej pojemności, niskie zużycie energii, przy pełnym naładowaniu baterii czas czuwania wynosi około 16 godzin;
5. Tryb zarządzania danymi w zakresie przechowywania, przeglądania, usuwania i innych funkcji, może przechowywać około dwustu tysięcy punktów pomiarowych zbrojenia;
6. Problem wycieku prętów zbrojeniowych jest rozwiązany dzięki zastosowaniu super gęstej mocy rozdzielczej ścięgien;
7. Wybierz konfigurację Standardowy blok testowy, który można skonfigurować ze specjalnym i unikalnym projektem;
8. Użycie zintegrowanej konstrukcji jednostki głównej i cewki czujnika, kompaktowy rozmiar, lekka waga, łatwy do przenoszenia;
9. Real-time ocena pozycji pośredniej sąsiednich prętów zbrojeniowych, wskaźnik świetlny, może uniknąć wokół pręta zbrojeniowego, łatwe wiercenie rdzeniowe;
10. Torba na instrument jest odporna na wstrząsy, ma wyściółkę ochronną wewnątrz i jest wyposażona w wodoodporną osłonę ułatwiającą przenoszenie;;
11. Wyposażony w oprogramowanie do detekcji średnich i dużych prętów zbrojeniowych, co ułatwia profesjonalną analizę danych, przetwarzanie danych i generowanie kompletnego raportu na PC.
1.3 Karta techniczna
| Model | TMRS-710 | |
| Zakres stosowania zbrojenia (mm) | φ6～φ50 | |
| Zakres grubości otuliny (mm) | Mały zakres: 1～80 Duży zakres: 5～185 | |
| Maksymalny dopuszczalny błąd grubości otuliny (mm) | ±1 | 1～60 |
| ±2 | 60～100 | |
| ±3 | 101～120 | |
| ±5 | 121～160 | |
| ±8 | 161～185 | |
| Możliwość pomiaru średnicy (mm) | ϕ 6～Ф50 | |
| Maksymalny błąd pomiaru średnicy (specyfikacja) | ±1 | |
| Tryb skanowania | Model grubości, Testowanie JGJ | |
| Zakres skanowania | Bez granic | |
| Testowanie JGJ | Realizuje 1-6 pomiarów pojedynczego punktu, automatycznie oblicza średnią | |
| Tryb transmisji danych | USB bezprzewodowy | |
| Ekran | 2,8-calowy kolorowy ekran LCD o wysokiej rozdzielczości (320 x 240 pikseli) | |
| Zasilanie | Wbudowana bateria litowa o dużej pojemności | |
| Ustaw czas wyłączenia | 5min, 10 min, 15 min, 30 min, 60 min, 90 min | |
| Czas pracy | ≥16h | |
| Ekran | 320×240 | |
| Pamięć | 200 tys. punktów pomiarowych zbrojenia | |
| Komunikacja | Interfejs USB | |
| Z korekcją błędów | -3.0～+3.0(±0.5,±1.0,±1.5,±2.0,±2.5,±3.0) | |
| Obsługa | Klawiatura silikonowa | |
| Temperatura pracy | -10℃～+42℃ | |
| Rozmiar (mm) | 219×92×106 | |
| Waga (Kg) | 0,60 (z baterią) | |
1.4 Interfejs pomiarowy
Zintegrowany detektor zbrojenia Tryb pomiaru pokazany na rysunkach 1 i 2
(1) Model grubości
(2) Interfejs pomiarowy JGJ

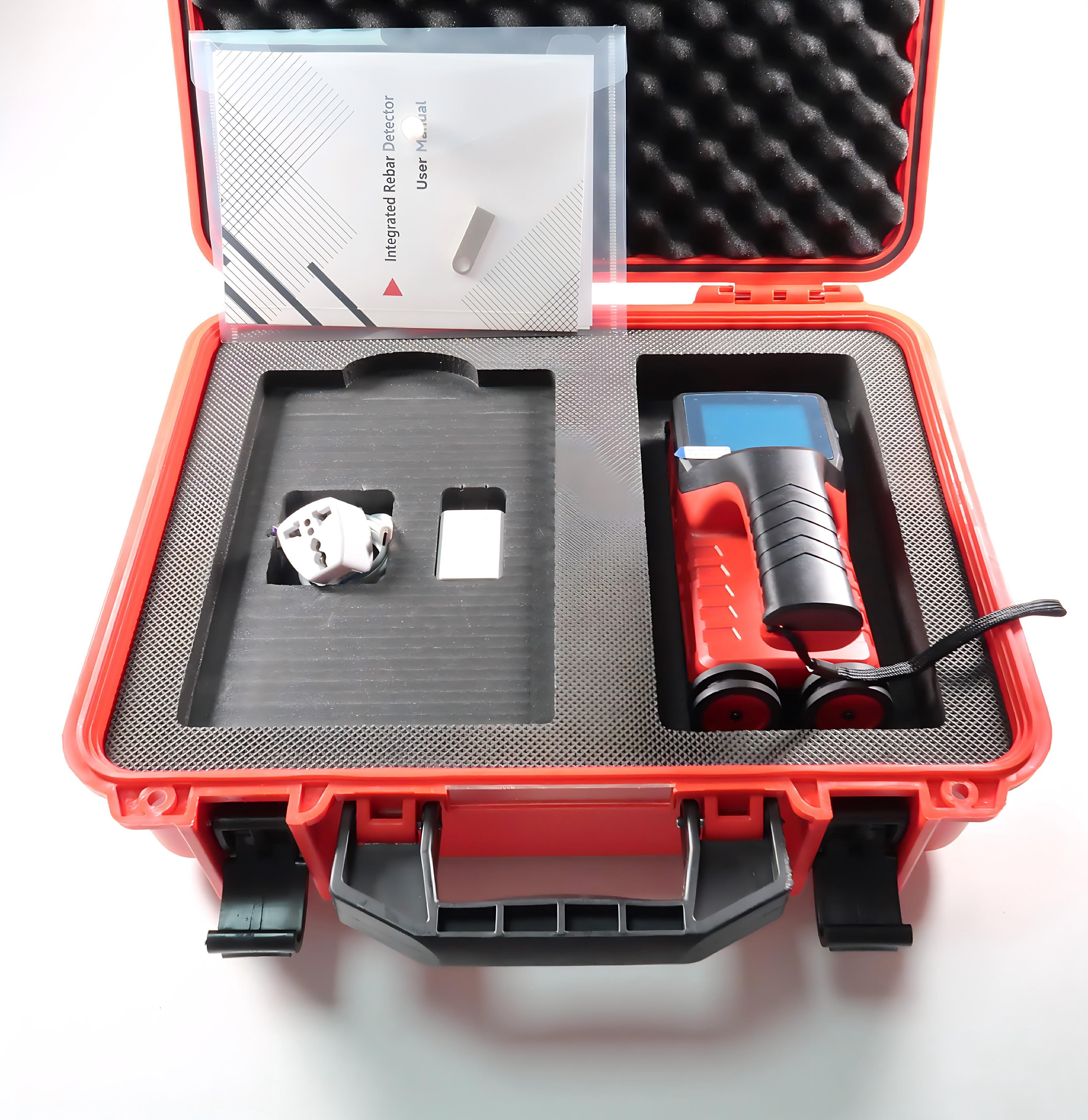

1.5 Standardowa konfiguracja
| Nr | Nazwa | Jednostka | Ilość | Uwagi |
| 1 | Jednostka główna produktu | szt. | 1 | / |
| 2 | Ładowarka | szt. | 1 | / |
| 3 | Kabel USB | szt. | 1 | / |
| 4 | Instrukcja obsługi | szt. | 1 | / |
| 5 | Certyfikat producenta | szt. | 1 | / |
| 6 | Karta gwarancyjna | szt. | 1 | / |
| 7 | Lista pakowania | szt. | 1 | / |
| 8 | Płyta CD z oprogramowaniem | szt. | 1 | Ograniczone do różnych modeli |
| 9 | Zestaw produktu/Pudełko | szt. | 1 | / |
| 10 | Kredka | szt. | 1 | / |
| 11 | Blok standardowy | szt. | 1 | Akcesoria opcjonalne |
