Zintegrowany przenośny wykrywacz prętów zbrojeniowych bez obramowania w betonie TMRS-710

Zintegrowany skaner rebar TMRS-710

Pozorność zintegrowanego detektora rebar TMRS-710:

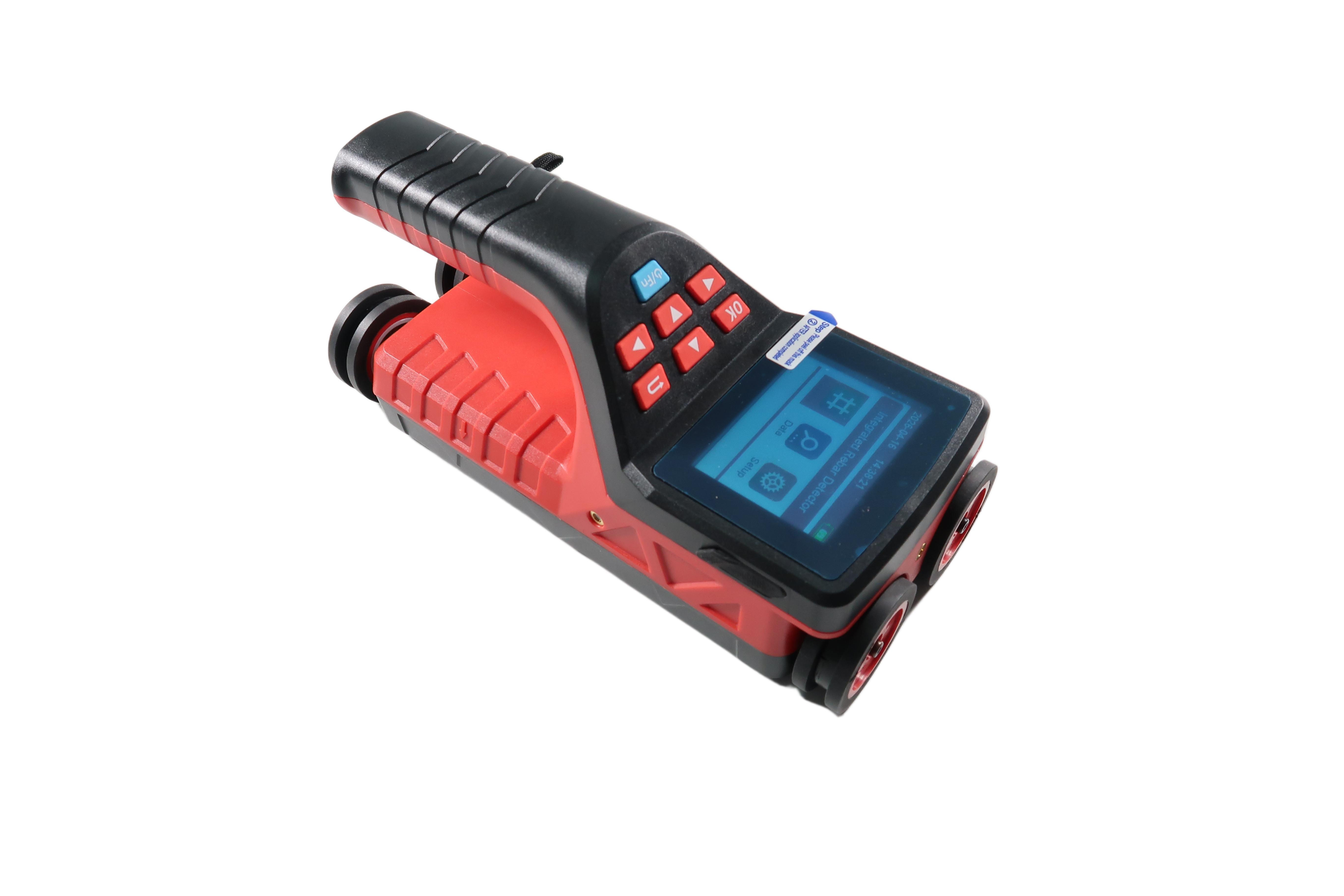

a) Widok z góry:

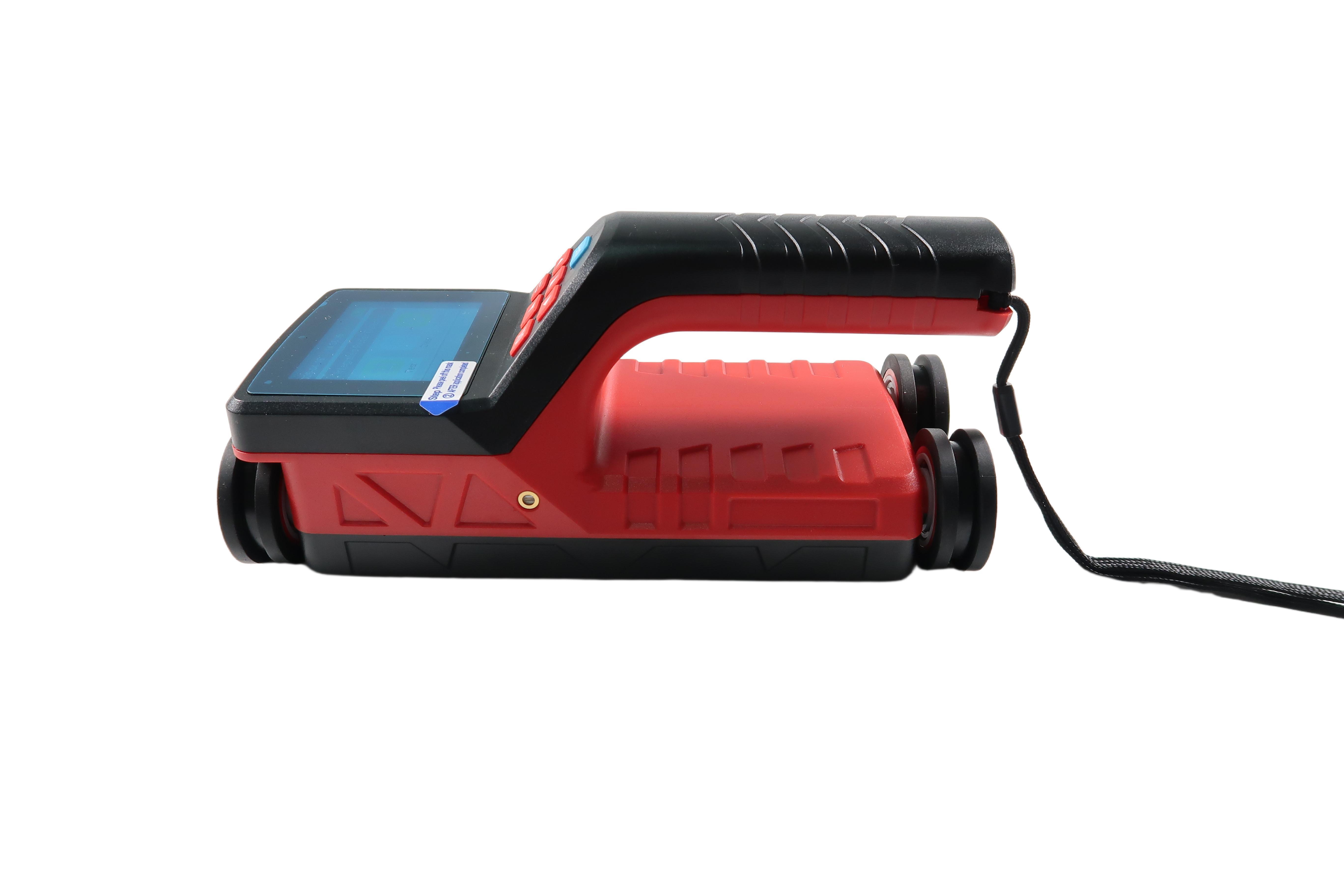

b) Widok z lewej:

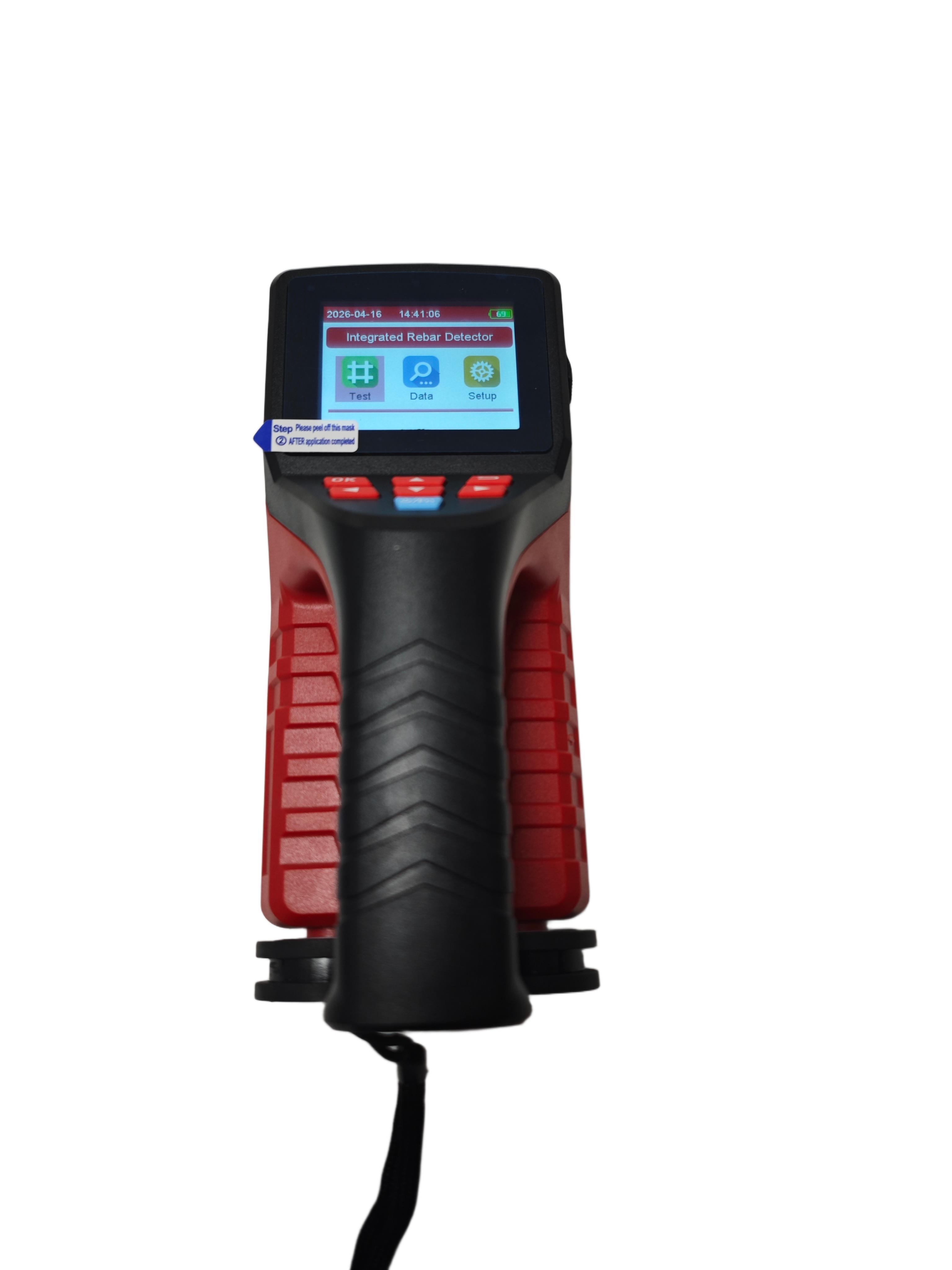

c) Prawy widok:

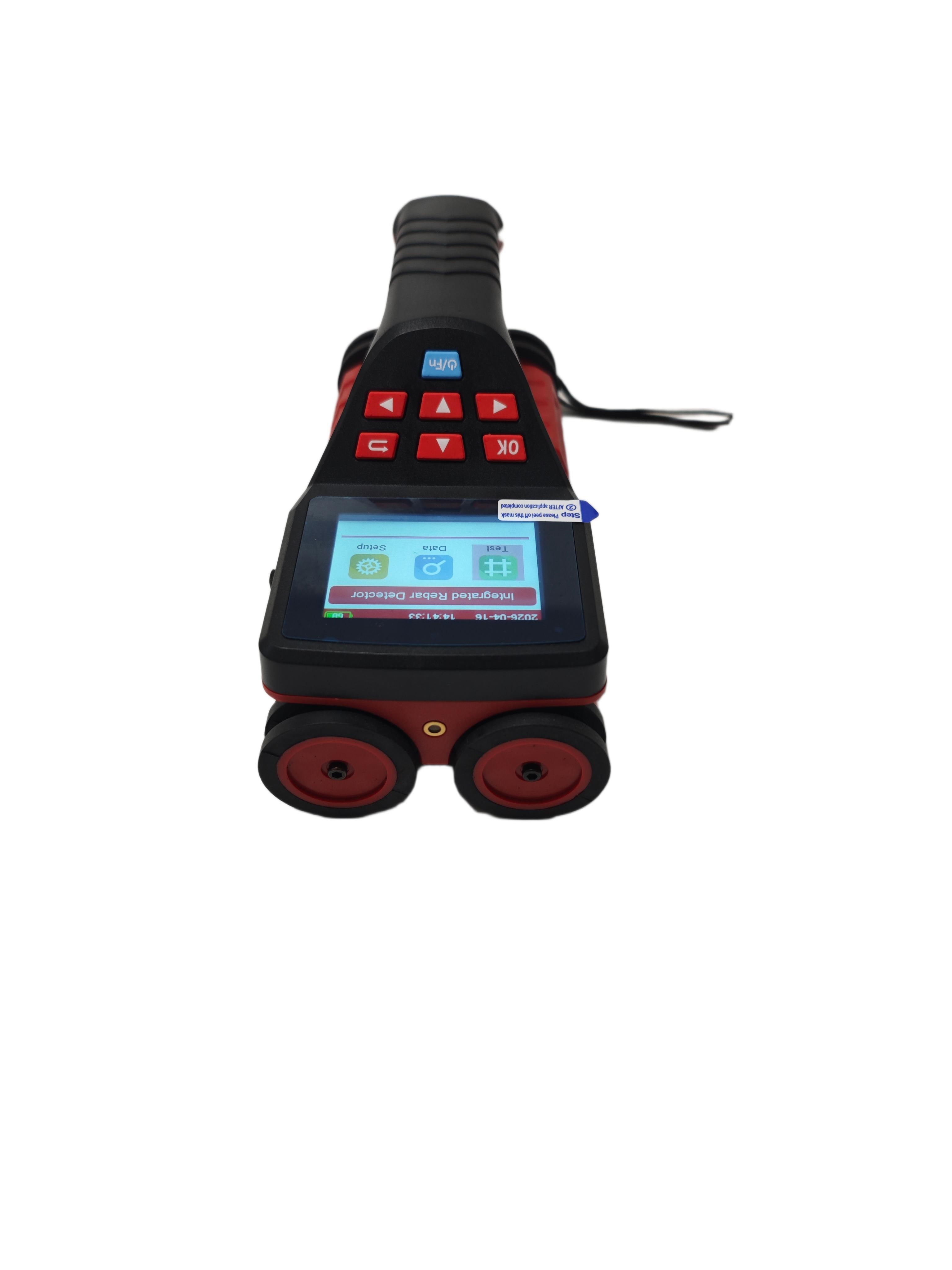

d) Widok na dół
Rysunek 2.1 Schematyczny schemat wyglądu gospodarza

1.1 Wprowadzenie

TMRS-710 Integrated Rebar detector są głównie stosowane do wykrywania wewnętrznej pozycji wzmocnienia, grubości warstwy ochronnej, odległości między wzmocnieniami i średnicy zbrojenia.Może dokładnie narysować mapę dystrybucji całej armatury, aby dostarczać dane z badań z wysoką precyzją i wysoką prędkością; zintegrowana struktura hosta i cewki czujnika, co sprawia, że jest wygodne i szybkie podczas przenoszenia i pracy w terenie;Charakteryzuje się konstrukcją struktury cewki, szybsza prędkość, większa dokładność, lepsza rozdzielczość.

1.2 Funkcje

1.2.1 Główne funkcje

1. Dokładnie zmierzyć grubość warstwy ochronnego armatury;

2. Zlokalizować położenie, trend i rozmieszczenie prętów stalowych;

3. zmierzyć warstwę ochronną pręta stalowego i oszacować średnicę pręta stalowego;

4Przechowywanie, przeglądanie i przekazywanie danych wykrywanych.

1.2.2 Specjalne funkcje

1. Tryb wykrywania jest intuicyjny, dokładny, dokładny wyświetlacz pozycji stalowej pręty, rozstawienia, grubości warstwy ochronnej na tym samym ekranie;

2.Pomiar grubości jest całkowicie zrealizowany.W trakcie procesu pomiaru można odwracać strony do przodu i do tyłu, można przeglądać dane i grafiki, a dane testowe można w każdej chwili usunąć.

3.Jedna maszyna do podawania, konstrukcja działania i metoda pozycjonowania czterech kół, wyposażona w opony o wysokiej wytrzymałości odporne na zużycie, łatwe do ochrony od zużycia detektora;

4Oprogramowanie analityczne może tworzyć dwuwymiarowy widok planu i trójwymiarowy widok 3D.

5Tryb wykrywania JGJ realizuje 1-6 powtórnych badań pojedynczej pręty stalowej i automatycznie oblicza średnią wartość.

1.2.3 Główne cechy

1. 2,8 cala wysokiej rozdzielczości kolorowy ekran LCD (320 x 240 pikseli), czy to w pomieszczeniach wewnętrznych lub zewnętrznych, każda sytuacja może być wyraźnie widoczne dane wykrycia;

2. konstrukcja struktury wielowzwojowej, szybszy, wyższa precyzja, silniejsza rozdzielczość;

3. Korzystając z przepływu danych w trybie USB i ładowania, można szybko przesłać zapisane dane do komputera za pośrednictwem USB.

4. z wbudowaną baterią litową o dużej pojemności, zużycie energii jest niskie, w przypadku pełnej baterii czas oczekiwania wynosi około 16 godzin;

5. tryb zarządzania danymi w pamięci masowej danych, przegląd, usunięcie i inne funkcje, może przechowywać około dwustu tysięcy danych punktów pomiarowych armatury;

6Problem wzmocnienia wycieków stalowych prętów jest rozwiązywany przy użyciu super gęstej siły rozstrzygania ścięgien;

7. Wybierz konfigurację Standardowy blok badawczy, który może być skonfigurowany ze specjalną i wyjątkową konstrukcją;

8Wykorzystując zintegrowaną konstrukcję hosta i cewki czujnika, kompaktowy rozmiar, lekką wagę, łatwy w noszeniu;

9. Przyległe stalowe pręty pośrednie pozycja w czasie rzeczywistym osądzanie, wskazujące polecenie świetlne, może uniknąć wokół stalowego prętu, łatwe wiercenie rdzenia;

10. Torba przyrządów jest odporna na wstrząsy, posiada w środku powłokę ochronną i jest wyposażona w wodoodporną osłonę dla łatwego noszenia;

11Wyposażony w oprogramowanie do wykrywania średnich i dużych prętów stalowych, jest wygodny do profesjonalnej analizy danych, przetwarzania danych i tworzenia kompletnych raportów na komputerze.

1.3 Arkusz techniczny

1.4 Interfejs pomiarowy

Zintegrowany czujnik rebar Tryb pomiaru przedstawiony na rysunku 1 i 2.

(1) Model grubości

(2)Interfejs pomiarowy JGJ

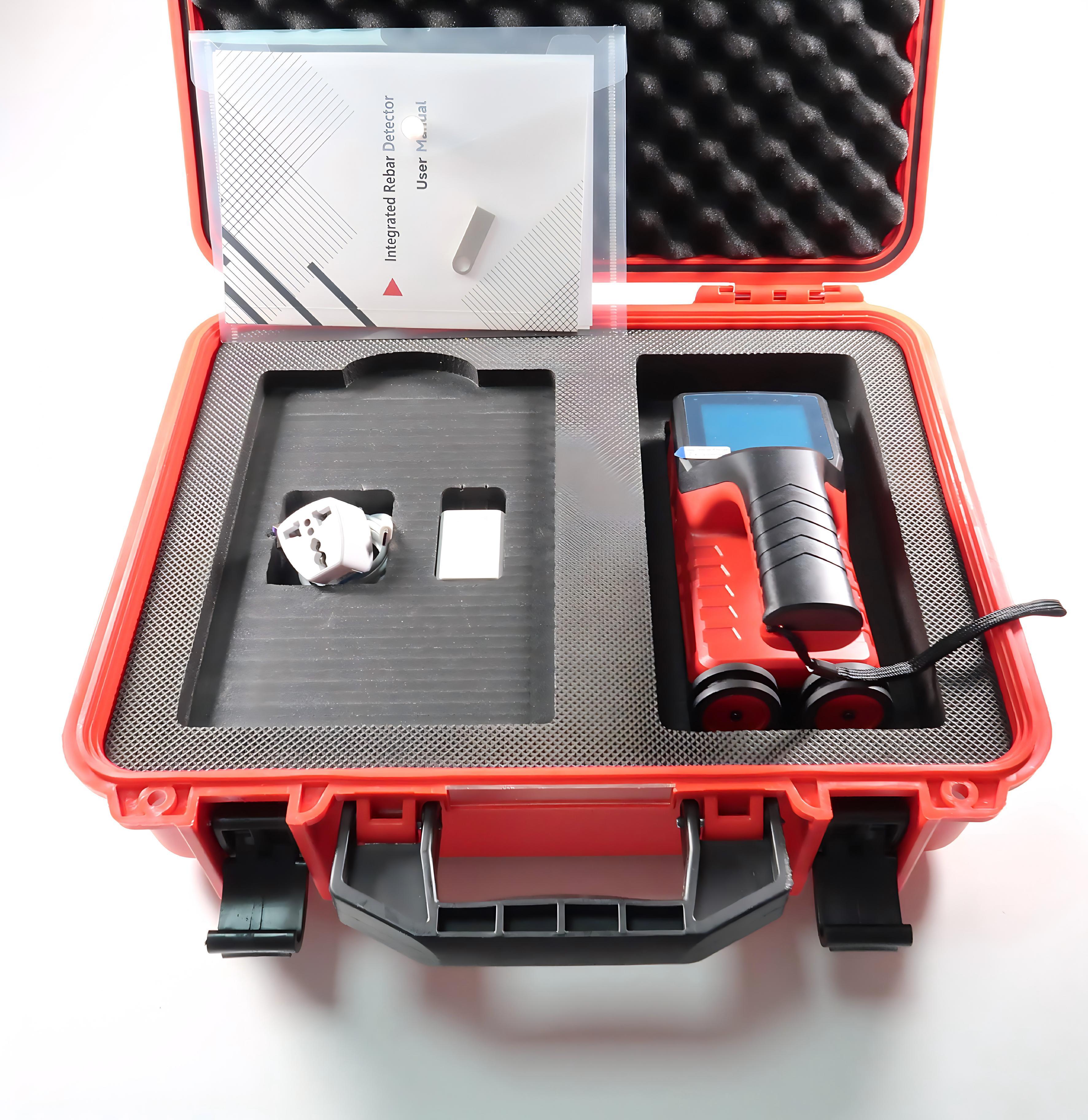

1.5 Standardowa konfiguracja
