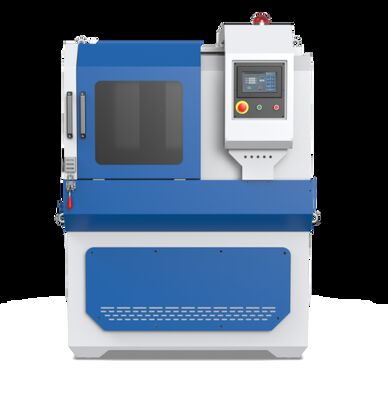

TMETALL-400 Duża przecinarka do próbek metalograficznych

2. Cięcie z siekaniem, cięcie z płaskim popychaniem, cięcie z zamiataniem i trzy funkcjonalne metody cięcia. Podczas cięcia prędkość cięcia można regulować w zależności od twardości materiału, aby osiągnąć cel szybkiego cięcia elementu. Podczas cięcia litego cylindra stalowego można wybrać różne metody cięcia.

3. Aby ułatwić czyszczenie komory cięcia i zapewnić bezpieczeństwo silnika wrzeciona, zastosowano separację elektromechaniczną; silnik komory cięcia jest chroniony przez wodoodporną izolację. Duże okno obserwacyjne jest zainstalowane na drzwiach ochronnych komory cięcia, dzięki czemu użytkownik może łatwo obserwować cały proces cięcia próbki; lampa oświetleniowa LED jest zainstalowana w komorze cięcia, aby zapewnić skuteczne oświetlenie całego obszaru komory cięcia; jasność i przejrzystość w pomieszczeniu roboczym są zwiększone;

4. Projekt jest bardziej humanitarny, wykorzystując zasadę ergonomii. Największa zaleta: niski poziom hałasu, łatwość obsługi, piękny wygląd, bezpieczeństwo użytkowania. Jest to jeden z niezbędnych elementów wyposażenia do przygotowania próbek laboratoryjnych.

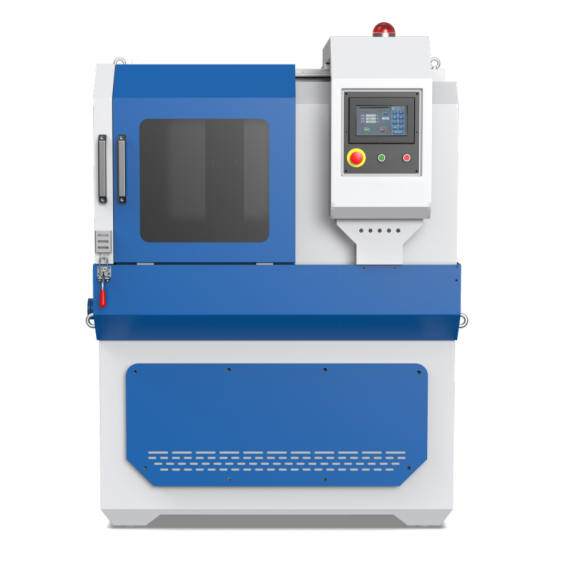

Forma korpusu; pionowa. Składa się głównie z górnej części (pokrywa bezpieczeństwa), środkowej części (rama), prawych drzwi przesuwnych, drzwi otwieranych z boku, dolnej ramy (skrzynka elektryczna), uchwytu, pistoletu do płukania wodą i zbiornika wody chłodzącej (niezależny).

Ta maszyna tnąca, zaprojektowana do cięcia dużych elementów o dużej objętości, ułatwia konserwację części maszynowych i obsługę dużych elementów. Drzwi przesuwne i drzwi uchylne zapewniają więcej miejsca i nieograniczony dostęp, ułatwiając ładowanie dużych elementów we właściwe miejsce. Element można również wprowadzać do komory cięcia od góry, z przodu, z lewej strony, 3.

Obszar roboczy jest w pełni zamknięty przezroczystą osłoną ochronną do obserwacji podczas cięcia. Wyposażony w wodę chłodzącą do przechowywania chłodziwa, unika się używania wody z kranu jako chłodziwa. Po zakończeniu pracy tnącej, spłucz kran po lewej stronie, spłucz śmieci wewnątrz i zamknij drzwi bezpieczeństwa.

II．Główne parametry techniczneMetoda cięcia: Cięcie z siekaniem, cięcie z płaskim popychaniem, cięcie z zamiataniem

Prędkość cięcia: 0,01-1 mm/s (krok regulacji 0,01)

Tryb resetowania: Automatyczny

System sterowania: PLC 7-calowy ekran dotykowy LCD

Prędkość obrotowa wrzeciona: 2800 obr/min

Maks. skok: oś Z 130 mm; oś Y 200 mm; oś X 100 mm

Rozmiar stołu roboczego: 128*320 mm 180*320 mm

Maks. średnica: φ 130 mm

Tarcza tnąca: 400*4*32 mm

Moc cięcia: 4 KW

Napięcie: 380 V/ 50 Hz

Wymiary: 1350*1100*1750 mm (dł. x szer. x wys.)

I

Automatyczna praca jest podzielona na kierunek osi Y, kierunek osi X, kierunek osi Z przy użyciu sterowania silnikiem krokowym, obsługa ekranu dotykowego.Specyfikacja sterowania elektrycznego1. Zasada sterowania elektronicznegoUrządzenie tnące do automatycznego wyposażenia, wykorzystujące  sterownik PLC, z 7-calowym ekranem dotykowym LCD. Wejście zasilania systemu: trójfazowe czteroprzewodowe AC380V 50Hz.

IV.

Wprowadzenie funkcji

Automatyczna praca jest podzielona na kierunek osi Y, kierunek osi X, kierunek osi Z przy użyciu sterowania silnikiem krokowym, obsługa ekranu dotykowego.Panel wyposażony jest w ekran dotykowy oraz przyciski Start, Stop i Awaryjnego Stopu. Po włączeniu zasilania urządzenia, włącz główny wyłącznik zasilania, naciśnij przycisk Start, system zostanie włączony, a po naciśnięciu przycisku Stop, system zostanie wyłączony. Przycisk awaryjnego stopu jest przyciskiem awaryjnego zatrzymania systemu. Naciśnięcie go powoduje zatrzymanie działania systemu.Ekran operacyjny wygląda następująco1) Interfejs główny

4) Wyświetlacz X - obraz operacyjny

Obraz efektu cięcia

Lista pakowania

Nazwa       Display the function of the equipment and equipment parameters and precautions.     ModelJednostka Ilość         UwagiGłówna maszyna       zestaw 1 Zbiornik na wodę (zawiera pompę wodną) zestaw             1   Rura wylotowa               szt. 2 Rura wylotowa             1 Rura wlotowa kopia 1             Pierścień zaciskowy   kopia             Klucz   kopia             Instrukcja   kopia 1               Certyfikat   kopia 1               Lista pakowania
