TMP-10S/TMP-20S
Maszyna do szlifowania i polerowania metaloograficznego w pełni automatycznego (ciśnienie wielopunktowe i ciśnienie środkowe)
I.Wprowadzenie do produktu
TMP-10S/TMP-20Smaszyny do szlifowania i polerowania metaloograficznegojednocześnie obsługuje:
- Wielokrotne próbki są ładowane niezależnie
- Obciążenie w środku tacy próbkowej
Można zacisnąć sześć próbek naraz, a czterokanałowy automatyczny kropelnik (opcjonalny) można skonfigurować w celu całkowitego zautomatyzowania procesu szlifowania i polerowania.

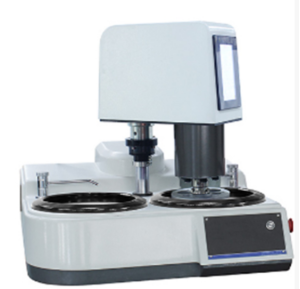

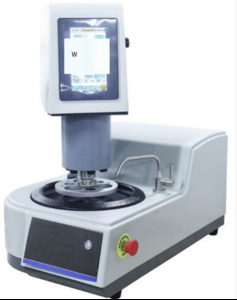

Jednorazowy dysk Podwójne dyski
II.Właściwości produktu
1.TMP-10S/TMP-20S w pełni automatyczna pojedyncza i podwójna dyskowa maszyna do szlifowania i polerowania metalograficznego, obsługująca:
- Niezależne ładowanie kilku próbek
Ładowanie w środku tacy do pobierania próbek, przymocowanie sześciu (wykonalnych do 8 próbek) próbek naraz w celu zakończenia całego procesu szlifowania i polerowania,zapewnienie, aby każda próbka była mielona na całej płaszczyźnie
2.Płytki do szlifowania i polerowania oraz płytki do pobierania próbek: ustawić i uruchomić wszystkie parametry szlifowania i polerowania, takie jak prędkość, czas szlifowania i polerowania, kierunek obrotu, zamknięcie zaworu wodnego itp.,i automatycznie zapisywać dla łatwego dostępu;
3.PLC + silnik o mocy 1 kW
4.Dwa oddzielne silniki dużej mocy o mocy 1 kW (TMP-10S jest jednym silnikiem) są używane do obrotowego momentu, a moment obrotowy jest duży i stały niezależnie od prędkości;
5Zakres prędkości jest szeroki, od 5 obrotów na minutę do 1000 obrotów na minutę (maksymalnie 1500 obrotów na minutę).
6.Szybkie uruchomienie i zatrzymanie gramofonu, gramofonu przestaje się obracać w ciągu 2 sekund;
7.Wszystkie parametry szlifowania i polerowania, w tym prędkość, czas szlifowania i polerowania, kierunek obrotu, zamknięcie zaworu wodnego itp., są automatycznie zapisywane w celu ułatwienia dostępu;
8.Importowana marka PLC, niezawodna jakość;
9Interfejs ekranu dotykowego umożliwiający łatwe ustawianie parametrów szlifowania i polerowania;
10.3 Tryby pracy:
- Całkowicie automatyczny tryb:
Zgodnie z materiałem próbki lub preferencjami użytkownika,99 zestawów (procesów)można ustawić i wywołać, każdy zestaw procesów może zawierać 10 etapów parametrów procesu (każdy proces dla określonego etapu procesu szlifowania lub polerowania parametry procesu:prędkość obrotowa tarczy szlifowych i głowic szlifowych, czas szlifowania i polerowania...)
Zgodnie z każdym etapem procesu szlifowania i polerowania można ustawić i wywołać 30 parametrów procesu: prędkość obrotu koła szlifowania i głowicy szlifowania, czas szlifowania i polerowania, włączenie/wyłączenie wody...
Wykonywanie funkcji urządzenia oddzielnie
Interfejs TMP-10S AutoTMP-20SInterfejs wieloprocesowyTMP-20SInterfejs ręczny
11- magazynowanie 100 procesów, import i eksport;
12. Kontrola grubości warstwy szlifowania próbki: precyzyjna kontrola ilości próbki do mielenia do wyznaczonej pozycji (nieobowiązkowa);
13.Wbudowany 1 lub 4 lub 6 kanałowy automatyczny kroplówka (opcjonalnie):
1) Główna jednostka szlifującej i polerującej maszyny steruje czterokanałowym kroplówkarzem.
2) Kapkarz ma trzy tryby pracy: ręczne, online i w pełni automatyczne
3) Podłącz do maszyny do polerowania i kroplówki zgodnie z parametrami szlifowania i polerowania ustawionymi przez maszynę do szlifowania i polerowania; Każdy tryb można ustawić niezależnie: prędkość kroplówki, czas kroplówki
14. Automatyczne zamykanie głowicy szlifowania elektromagnetyczne zastępuje ręczny klucz zamykający głowicę szlifowania, który jest wygodniejszy;
15Dzięki łatwej wymianie magnetycznej płyty antyprzylepieniowej można zakończyć wszystkie procesy, takie jak szlifowanie szorstkich i drobnych próbek oraz polerowanie szorstkich i drobnych próbek.jedna tablica jest równoważna N tablicach;
16. Przełączanie między chińskim i angielskim interfejsami;
17. Mobilne zdalnie sterowane urządzenie (opcjonalne).
III.Parametry techniczne
| Nazwa |
Specyfikacje |
| Model |
TMP-10S |
TMP-20S |
| Płyty do szlifowania i polerowania |
1 |
2 |
| Główny silnik do szlifowania i polerowania płyt |
1 kW |
1 kW * 2 |
| Tryb sterowania |
Ekran dotykowy + PLC |
| Tryb ciśnieniowy |
Pneumatyczne wielopunktowe ciśnienie (ciśnienie każdej próbki oddzielnie) + ciśnienie elektryczne w centrum |
| Średnica dysku szlifującego i polerującego (mm) |
φ254 (nieobowiązkowo φ200, φ230, φ300) |
| Prędkość tarczy do szlifowania i polerowania |
5-1000 (r/min) Opcjonalnie 1500 (r/min) |
| kierunek obrotu tarczy szlifującej i polerowej |
Z wyłączeniem urządzeń z napędem prądowym |
| Średnica płyty próbkowej |
160 mm, dostosowywalne |
| Otwór tacy do pobierania prób |
φ30mm sześciodrążkowe (nieobowiązkowe: φ30mm ośmiodrążkowe, φ30mm sześciodrążkowe, φ20 sześciodrążkowe, φ40 sześciodrążkowe, φ50mm trzyodrążkowe lub dostosowane) |
| Ciśnienie środkowe |
300N |
| Ciśnienie pojedynczej próbki |
(1-40N) X 6, (1-60N) X 8 (nieobowiązkowe) |
| Prędkość dysku próbki |
30-200 obrotów na minutę. |
| Tryb ręczny |
Można wybrać 30 grup parametrów, z których każdy jest ustawiany i wywoływany oddzielnie |
| Tryb automatyczny |
99 zestawów procesów, każdy zestaw procesów zawierający 10 etapów parametrów procesu(automatycznie od procesu 1 do procesu 10, każdy krok odpowiada zestawowi parametrów) |
| Programowanie użytkownika |
Użytkownicy mogą się zaprogramować i wywołać |
| Kontrola grubości szlifowania próbki |
Dokładność kontroli grubości 0,05 mm (nieobowiązkowa) |
| Ciśnienie źródła powietrza |
00,6 MPa |
| Metoda blokowania głowicy szlifowania |
Elektromagnetyczne automatyczne |
| Kapsuła |
1 kanał, 4 kanały, 6 kanałów (opcjonalnie) sterowane przez maszynę do szlifowania i polerowania |
| Zasilanie |
Napięcie: AC220V; częstotliwość: 50HZ; moc: 2KW |
| Wymiary zewnętrzne (mm) |
760 x 470 x 700 |
760 x 730 x 700 |
| Waga |
63 kg |
74 kg |
IV.Główne akcesoria
| Nazwa |
Ilość
(Jednostopniowy/podwójny dysk
|
Nazwa |
Ilość
(Jednopłytkowa/Dwupłytkowa płyta)
|
| Dysk magnetyczny (254 mm) |
1 / 2 |
Płytka antyprzylepienna |
2 |
| Z papierem szlifowym do opakowań 254 mm (lub 250 mm) 180#, 600#, 1000# |
2 arkusze |
Szlachetne tkaniny (z klejem, 250 mm)
Samot, płótno
|
1 sztukę |
|
Płyn do szlifowania i polerowania w zawieszeniu diamentowym
1 mikron, 6 mikron 200 ml
|
1 butelka każda |
Narzędzie do szukania płyt antyprzylepieniowych (do umieszczania i szukania płyt antyprzylepieniowych) |
1 |
| Instrukcja obsługi produktu, certyfikat zgodności produktu |
W sumie 2 egzemplarze |
|
|
V.Opcje
1. Urządzenie sterujące przekładnią szlifowania obraca jeden podział o 0,02 mm
2Czterokanałowy automatyczny kroplacz
3 Mobilny moduł zdalnego sterowania
4.Pumpy powietrzne
5.Huawei Tablet M6 10,8-calowy Kirin 980 4GB + 64GB Wi-Fi
6.Powszechne materiały zużywcze:
| Magnomet |
Taśmy antyprzylepieniowe 5 sztuk na pudełko: średnica Φ250 mm
Powierzchnia pokryta jest specjalną powłoką antyprzylepną, którą można łatwo wymienić na lepki papier szlifowy lub szmatę polerową mocowaną do tacki, nie pozostawiając żadnych pozostałości.
Płytka jest używana bezpośrednio na dyskach magnetycznych BUEHLER lub STRUERS;
Zastąpić MagnoMet i MagnoPad BUEHLER
|
| GSC250A |
Papier szlifowy metalograficzny 100 sztuk na opakowanie
Środki ścierające: czarny węglik krzemowy
Liczby gruntu: P80 # 120 # 180 # 320 # 600 # 800 # 1000 # 1200 # 1500 # 2000 #
Rozmiar: Φ250 mm wodoodporny
Z tylnym klejem, papier szlifowy może być bezpośrednio przymocowany do tarczy szlifowej
|
| FT250A |
Tkanina do polerowania metalograficznego 10 sztuk na opakowanie
Samot (długa paczka) / płótno (krótka paczka) / tweed (krótka paczka) / jedwab (bez paczki) Φ250 mm
Przyklejony do tyłu: Tkanina może być bezpośrednio przymocowana do płyty szlifującej
|
| Wydział bezpieczeństwa |
Płyn do szlifowania i polerowania w zawieszeniu diamentowym 500 ml na butelkę
Diament jest zawieszony w płynie i równomiernie rozprowadzane przez butelkę spryskiwacza lub automatycznego kroplówki
Wielkość cząstek: 0.25, 0.5, 1, 1.5, 2.5Trzy, trzy.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 mikronów, odpowiedni do wszystkich rodzajów materiałów
|
