| Zakres częstotliwości: | 0,01 ~ 100 Hz (rozszerzalne) | Udar: | 400 mm (opcjonalnie 100 mm ~ 2 m) |
|---|---|---|---|
| Maksymalne przyspieszenie: | 20 m/s2 (rozszerzalny) | Stopień zniekształcenia: | <5% |
| Stosunek ruchu bocznego: | < 10% | ||
| Podkreślić: | System kalibracji drgań niskiej częstotliwości,przenośny miernik wibracji z funkcją zerowania,JJG 298-2005 System kalibracji drgań |
||
Opis
System kalibracji wibracji niskiej częstotliwości wykorzystuje unikalną technologię kodowania fotoelektrycznego do sterowania i generowania sygnałów wibracji niskiej częstotliwości, co pozwala na przeprowadzenie kalibracji metodą porównawczą czujników niskiej częstotliwości z wysoką precyzją i wydajnością. Interferometr laserowy może być również używany do kalibracji bezwzględnej czujników niskiej częstotliwości. System kalibracji wibracji niskiej częstotliwości może również generować sygnały ugięcia dynamicznego, a interfejs pomiaru ugięcia interferencji laserowej może być rozszerzony w celu realizacji kalibracji ugięcia dynamicznego.
Charakterystyka
Główne wskaźniki techniczne
Szczegółowe wskaźniki techniczne
| Urządzenie do kalibracji wibracji niskiej częstotliwości (część stołu wibracyjnego) | ||
| Znamionowa siła wzbudzenia sinusoidalnego | 200N | |
| Zakres częstotliwości | 0,01~100 Hz (rozszerzalny) | |
| Błąd wskazywania częstotliwości | Błąd wartości wskazanej nie może być większy niż 0,25% pełnej skali | |
| Stosunek sygnału do szumu | Stosunek sygnału do szumu przyspieszenia stołu wibracyjnego powinien być większy niż 60dB | |
| Skok roboczy (zakres pomiaru ugięcia) | 400 mm (rozszerzalny zakres 100 mm~2m) | |
| Zakres przemieszczenia | 1 μm ~ 400 mm (Skalowalny do 2m) | |
| Prędkość znamionowa | 1,2 m/s | |
| Maksymalne przyspieszenie @1Hz | Nie mniej niż 0,5g | |
| Zakres przyspieszenia | (10-4~20)m/s2 | |
| Maksymalna masa czujnika obciążenia | >10kg | |
| Rozmiar stołu | >240mm×240mm | |
| Masa równoważna części ruchomych | 8 kg | |
| Śruba stołu | M5 (Można dostosować do wymagań) | |
| Wymiar całkowity L×W×H | Około 1200mm×300mm×300mm | |
| Waga platformy | Około 90 kg | |
| Ciśnienie zasilania gazem | 0,4~0,6MPa | |
| Maksymalny przepływ gazu | 10L/min | |
| Zniekształcenie przebiegu | W zakresie odpowiedzi częstotliwościowej roboczej, zniekształcenie przebiegu przyspieszenia środkowego blatu nie jest większe niż 5% | |
| Współczynnik wibracji bocznych | W zakresie odpowiedzi częstotliwościowej roboczej, amplituda przyspieszenia wibracji poprzecznych środka blatu nie jest większa niż 5% amplitudy przyspieszenia wibracji głównego kierunku wibracji. | |
| Stabilność | Stół wibracyjny wibruje w sposób ciągły w punkcie częstotliwości odniesienia 16 Hz z maksymalną amplitudą przyspieszenia przez 20 minut. W dowolnym przedziale 2 minut, maksymalna zmiana częstotliwości nie jest większa niż 0,3%, a maksymalna zmiana amplitudy przyspieszenia nie jest większa niż 0,5%. | |
| Standardowy czujnik przyspieszenia | ||
| Czułość | Nie mniej niż 1000mV/g | |
| Zakres odpowiedzi częstotliwościowej | DC-200Hz (±5%) | |
| Zakres pomiarowy | 2 g | |
| Rozdzielczość | Mniej niż 10 μg | |
| Nieliniowość | 0,1%FS | |
| Koder fotoelektryczny może być również używany poniżej 10 Hz, rozdzielczość | Nie większa niż 10nm | |
| System kontroli wibracji i oprogramowanie kalibracyjne | ||
| Kanały | ≥4 kanały, każdy kanał wykorzystuje niezależny A/D | |
| Cyfra | 24bit | |
| Częstotliwość próbkowania | Każdy kanał jest większy niż 20k | |
| Interfejs interferometru laserowego | Rozszerzalny interfejs interferometru laserowego z funkcją ugięcia | |
| Cały sprzęt jest sterowany przez oprogramowanie, a test wszystkich parametrów kompletnego systemu jest kontrolowany przez program. | ||
| Może wykonywać kalibrację krokową sinusoidalną i sinusoidalną zmienną, kalibrację amplitudy częstotliwości, kalibrację fazy częstotliwości i kalibrację liniowości amplitudy mierzonego czujnika | ||
| Można obliczyć liniowość amplitudy, błąd częstotliwości amplitudy i błąd fazy czujnika | ||
| Zdefiniowany przez użytkownika raport z testu, wszystkie parametry testu i wyniki obliczeń mogą być wyświetlane w raporcie | ||
| Wymagania dotyczące środowiska pracy systemu | ||
| Temperatura otoczenia pracy | 5℃~+35℃ | |
| Wilgotność względna | 10% do 85% | |
| Zasilanie | 220V±10V AC,50Hz±1 Hz,3,5kW | |
| Wymagania dotyczące sprężonego powietrza | Nie wyższe niż 0,6Mpa | |
| Rezystancja uziemienia laboratoryjnego (Ω) | ≤4 | |

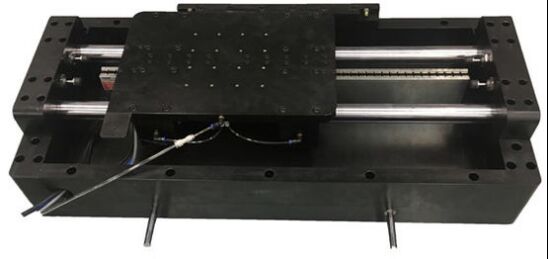

System kalibracji wibracji niskiej częstotliwości
| Nie | Nazwa części | Główne wskaźniki techniczne | Ilość |
| 1 |
Standardowy wstrząsarka niskiej częstotliwości i kontroler niskiej częstotliwości TMVV-LF01 |
Spełnia przepisy weryfikacyjne JJG 298-2005 dla standardowego stołu wibracyjnego średniej częstotliwości (metoda porównawcza) 1. Zakres częstotliwości: 0,1 Hz ~ 100 Hz; 2. Zakres przyspieszenia: ≥20 m/s2; 3, maksymalne obciążenie standardowego stołu wibracyjnego: ≥10 kg; 4. Stopień zniekształcenia: ≤5%; 5. Współczynnik ruchu bocznego: ≤10%; 6. Stabilność przyspieszenia: 0,1%, stabilność częstotliwości: 0,1%. |
1 |
| 2 |
Standardowy czujnik przyspieszenia TMVV-3001 |
1. Czułość: ≥1000mV/g; 2. Zakres częstotliwości: 0,1 Hz ~ 200 Hz |
1 |
| 3 |
System kontroli wibracji (w tym oprogramowanie) TMVV-DA01 |
1. Liczba kanałów akwizycji: ≥2; 2, bity AD: 24 bity; 3, częstotliwość próbkowania: ≥50 kHz; 4, zakres pomiaru napięcia: ±5V. 5, błąd pomiaru napięcia: lepszy niż 0,2%; 6, błąd pomiaru stosunku napięcia: lepszy niż 0,1%; 7, w tym dwa tryby kalibracji automatycznej i ręcznej; 8, może automatycznie generować raporty. |
1 |
| 4 |
Wzmacniacz kondycjonujący TMVV-8102 |
1 kanał ładowania /IEPE/TEDS, obsługa wzmacniania i kondycjonowania sygnału czujnika ładunku, zasilanie prądem stałym czujnika IEPE i kondycjonowanie sygnału, kondycjonowanie sygnału czujnika TEDS; Obsługa integracji kanałów, interfejs RS-232 i komunikacja z komputerem, wiele można kaskadować, certyfikat CE; | 1 zestaw |
| 5 | System sprężarki powietrza | Dostawa sprężonego powietrza | 1 zestaw |
| 6 | Komputer | Procesor i7, pamięć 8g, dysk twardy 1T, w tym wiele portów USB i gniazd PCI, dwa porty sieciowe, w tym napęd optyczny | 1 zestaw |
| 7 | Pomiar | Pierwszy pomiar opłaty | 1 |
![]()
