Cyfrowy kalibrator wibracji Kalibracja miernika wibracji Analizator wibracji
Tester wibracji ISO10816
Częstotliwość (płynnie regulowana): 10 do 1280 Hz +0,01%
Zastosowanie dla kalibratora wibracji ISO10816 TMV-5031:
1. Może być używany do kalibracji akcelerometrów wibracyjnych, czujników prędkości i bliskości, a także przyrządów do pomiaru wibracji. Standardowe sygnały sinusoidalne o częstotliwości 10, 20, 40, 80, 160, 320, 640 i 1280 Hz
2. Może generować z kalibratora amplitudę przyspieszenia, prędkości i przemieszczenia
3. Może być definiowana za pomocą potencjometrów i wyświetlana na wyświetlaczach cyfrowych. Można generować wibracje poziome lub pionowe.
4. Kalibrator wibracji TMV-5031 łączy w sobie generator sygnału sinusoidalnego, wzmacniacz mocy, standardowy przetwornik i wytrząsarkę w jednym i charakteryzuje się małą
objętością, wysoką dokładnością i łatwą obsługą. Może być używany zarówno w laboratorium, jak i w terenie.
5. Normy międzynarodowe: ISO10816
Specyfikacje:
Częstotliwość: Niestandardowa, Częstotliwość (płynnie regulowana): 10 do 1280 Hz +0,01%
Jednostka:
Przyspieszenie: m/s 2 (SZCZYT)
Prędkość:
mm/s (RMS)
Przemieszczenie: um (PK-PK)
Dokładność amplitudy:
Przyspieszenie (30 m/s 2 pk, 80 Hz) 40 Hz do 320 Hz + 0,3 dB + 1 cyfra
10 Hz do 1280 Hz + 0,5 dB +1 cyfra
Prędkość (25 mm/s pk, 80 Hz) 40 Hz do 320 Hz +0,5 dB +1 cyfra
Przemieszczenie (10μm pk-pk, 80 Hz) 40 Hz do 320 Hz + 0,5 dB + 1 cyfra
Liniowość sondy zbliżeniowej
Sonda: sondy 5 mm i 8 mm Zakres: 0~4,0 mm
Wyświetlacz: 3 1/2 cyfry wyświetlacza dla przyspieszenia, prędkości lub przemieszczenia
Maksymalna amplituda wibracji i maksymalne obciążenie:
Ponieważ wibrator używany w kalibratorze wibracji TMV-5031 jest raczej
mały, podczas kalibracji przetworników o różnej wadze przy różnych
częstotliwościach amplituda wyjściowa kalibratorów jest również inna. Maksymalna
amplituda wibracji i maksymalne obciążenie są związane z maksymalnym
przyspieszeniem. Maksymalna prędkość i maksymalne przemieszczenie generowane
z kalibratora przy określonej częstotliwości i przy określonej wadze
przetwornika do kalibracji. Konkretne dane można zobaczyć w poniższej
tabeli.
|
Wt
Freq
|
<100g |
<250g |
<650g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Uwaga: Przy wyższej częstotliwości wartość przemieszczenia wibracji jest bardzo
mała, więc nie będzie sygnału wibracji z kalibratora.
Rozmiar: 280 x 180 x 250 (mm)
Waga: 20 funtów, 9 kg
Temperatura: Praca: 0℃do 50℃
Przechowywanie: -20℃do 70℃
Wilgotność: 90% bez kondensacji

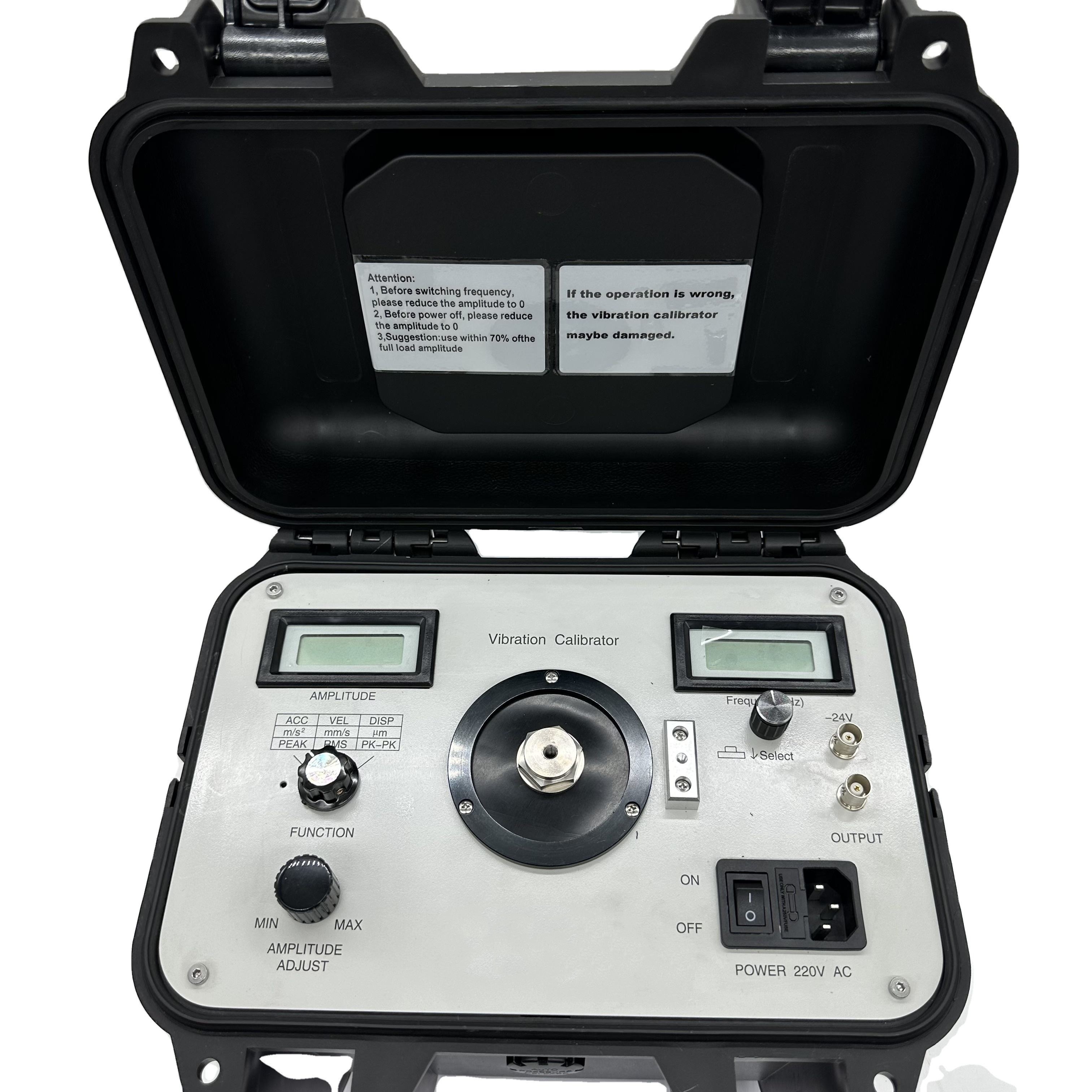

Panel sterowania kalibratora wibracji TMV-5031 jest pokazany jako
następujący:
1. Wyświetlacz wyjścia amplitudy wibracji Pokazuje amplitudę różnych
wyjście sygnału wibracji kalibratora
2. Potencjometr kalibracji
3. Przełącznik wyboru funkcji Przełączanie wyjścia kalibratora na
przyspieszenie, prędkość lub przemieszczenie
4. Potencjometr do regulacji amplitudy wyjściowej
Regulacja potencjometru w celu zmiany amplitudy wibracji wyjściowej
5. Regulacja amplitudy wibracji wyjściowej powoli
6. Tabela do mocowania przetwornika do kalibracji
7. Otwór gwintowany do mocowania stojaka sondy zbliżeniowej
Podczas kalibracji sondy zbliżeniowej stojak przetwornika jest zamocowany
na panelu sterowania przez ten otwór gwintowany.
8. Włącznik zasilania 220 V AC
9. Gniazdo do wejścia zasilania 220 V AC
Służy do podłączenia zasilania 220 V AC.
10. Gniazdo wyjściowe zasilania
Do monitorowania kształtu fali sygnału wyjściowego wzmacniacza mocy
kalibratora.
11. Gniazdo wyjściowe napięcia – 24 V
Zapewnienie zasilania – 24 V dla proximitora podczas kalibracji zbliżeniowej
sondy.
12. Przełącznik wyboru częstotliwości
