Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing
Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing Magnetic Pie Gauge Magnetic Particle Field Indicator for NDT Magnetic Particle Testing
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: TMTECK
Orzecznictwo: CE
Numer modelu: Wskaźnik ciasta
Minimalne zamówienie: 1
Cena: Zbywalny
Szczegóły pakowania: karton
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T, PayPal
Możliwość Supply: 50 sztuk w ciągu jednego miesiąca
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Podkreślić:

Magnetyczny miernik ciasta z trzema standardami

,

Osiem trójkątnych elementów Wskaźnik pola cząstek magnetycznych

,

Wskaźnik magnetyczny z powierzchnią mosiądzu

opis produktu

Przegląd produktu

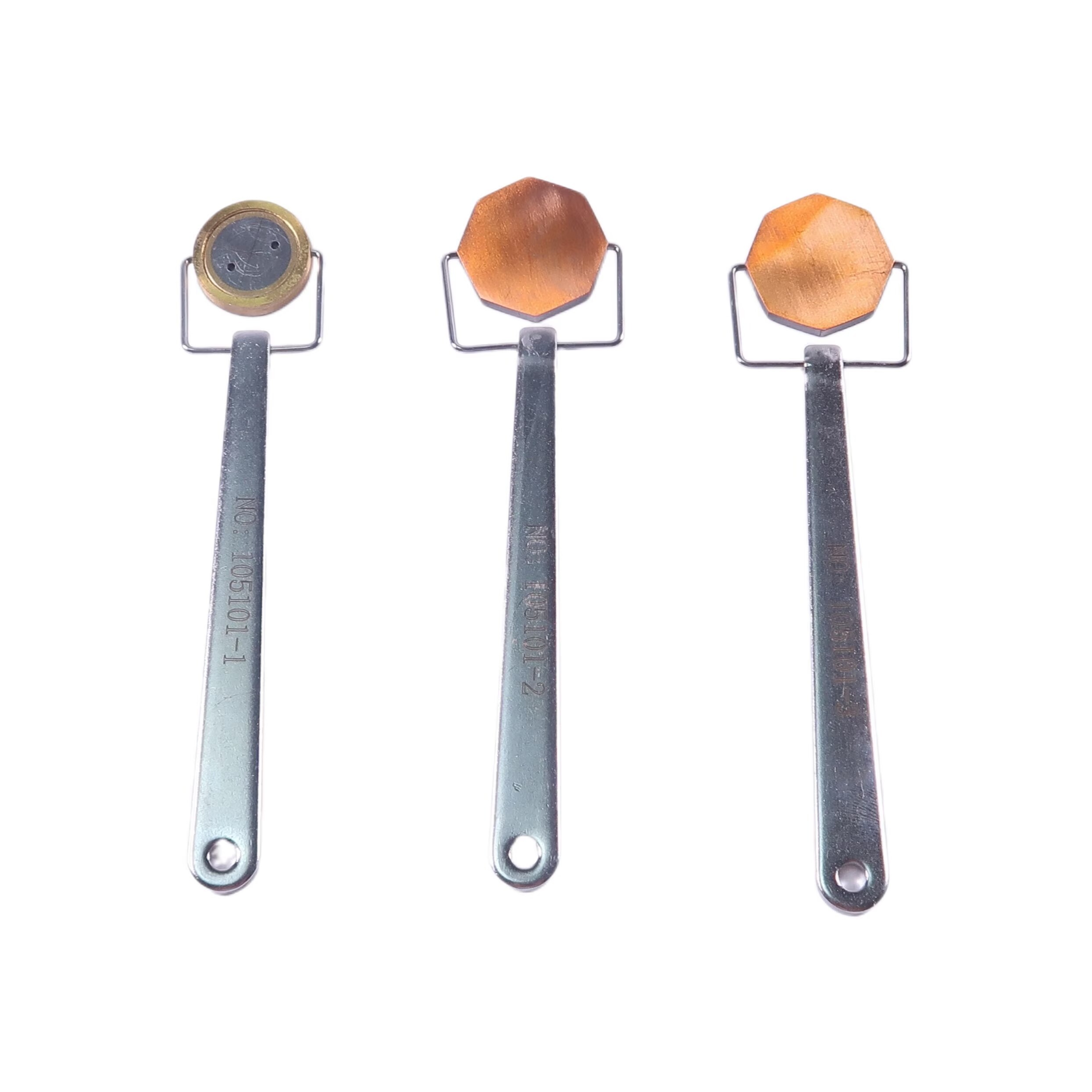

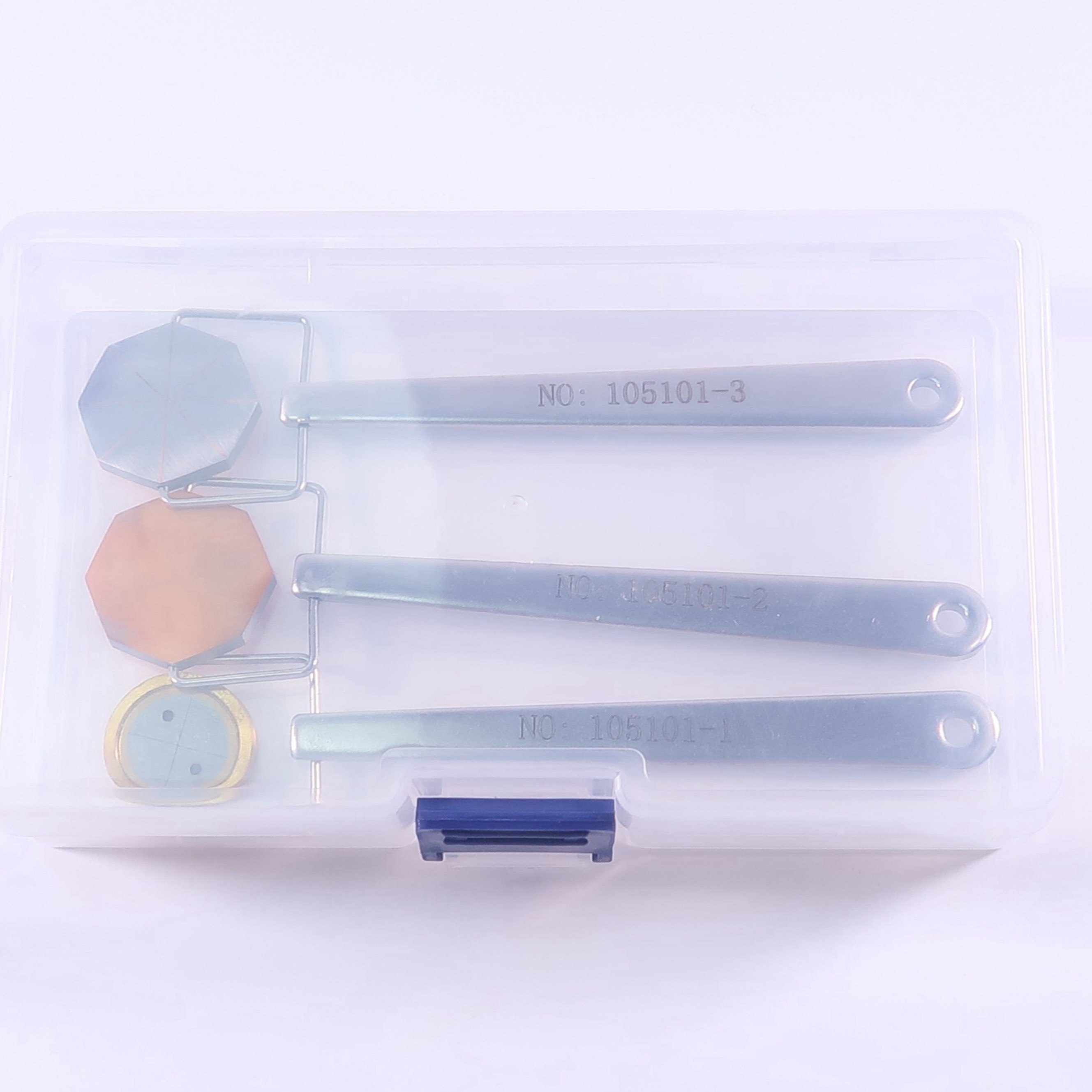

Zestaw wskaźników pie magnetycznej PIE gauge to precyzyjny instrument przeznaczony do testowania cząstek magnetycznych (NDT).Zapewnia niezawodną i wizualną metodę weryfikacji siły pola magnetycznego i kierunku na powierzchni ferromagnetycznych obrabiarekZestaw obejmuje trzy standardowe typy wskaźników, z których każdy jest odpowiedni do różnych wymagań inspekcyjnych.

Wszystkie wskaźniki są wykorzystywane w metodzie ciągłej kontroli magnetycznej.

Rodzaje i specyfikacje wskaźników
1# Wskaźnik 8 trójkątnych sztuk (jednostronny miedziany)

Wskaźnik 1# to kombinacja ośmiu trójkątnych elementów.

  • Podczas użytkowania trzymaj uchwyt i trzymaj brązową stronę skierowaną w górę.
  • Powierzchnia ośmiorzędna powinna być skierowana w dół i blisko powierzchni przedmiotu.
  • Stosować metodę ciągłej kontroli magnetycznej.
  • Wstrzyknąć zawieszenie magnetyczne, aby wyraźnie wyświetlić obraz magnetyczny.

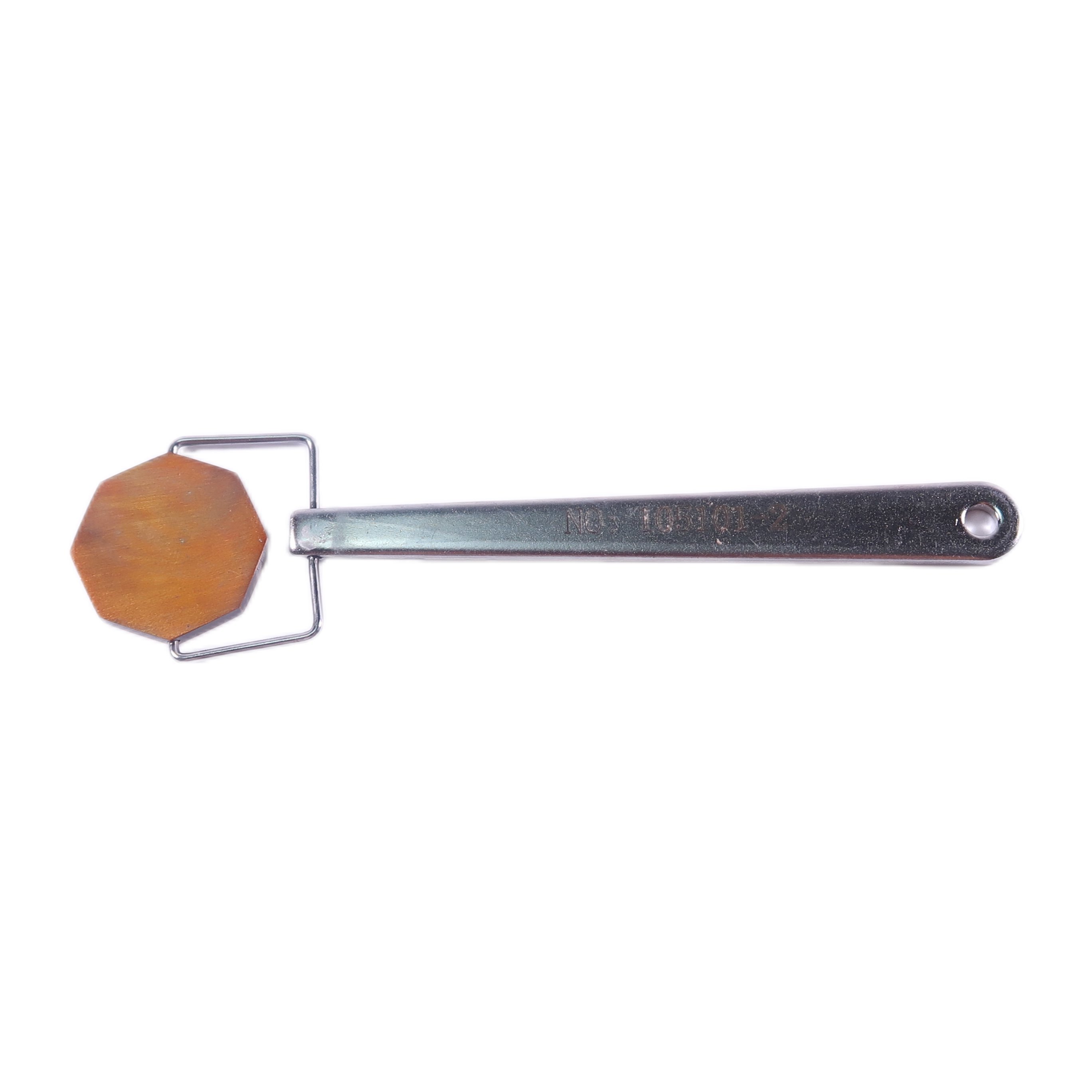

1# PIE gauge magnetic indicator showing eight triangular pieces with brass surface and eight-line surface
1# Wskaźnik 8 trójkątnych części, jednostronna powierzchnia mosiężna
2# Wskaźnik 8 trójkątnych kawałków

Wskaźnik 2# to kombinacja ośmiu trójkątnych elementów, z obydwu stron z mosiężną powierzchnią.

  • Podczas użytkowania przytrzymaj uchwyt i każdą powierzchnię z mosiądzu skierować w górę.
  • Zatrzymaj wskaźnik na powierzchni przedmiotu.
  • Stosować metodę ciągłej kontroli magnetycznej.
  • Wstrzyknąć zawieszenie magnetyczne, aby wyraźnie wyświetlić obraz magnetyczny.
2# PIE gauge magnetic indicator showing eight triangular pieces with brass surfaces on both sides
2# Wskaźnik 8 trójkątnych elementów, podwójna powierzchnia mosiężna
3# Wskaźnik ️ Cztery trójkątne elementy (powierzchnia z miedzi i drutu z okrągłymi kropkami)

Wskaźnik 3# to kombinacja czterech trójkątnych elementów.

  • Podczas użytkowania przytrzymaj uchwyt i każdą powierzchnię z mosiądzu skierować w górę.
  • Zatrzymaj wskaźnik na powierzchni przedmiotu.
  • Stosować metodę ciągłej kontroli magnetycznej.
  • Wstrzyknąć zawieszenie magnetyczne, aby wyraźnie wyświetlić obraz magnetyczny.
  • Sprawdzić, czy urządzenie wykrywające usterki, kompleksowa wydajność i metoda działania zawieszenia magnetycznego są odpowiednie.
  • Ustawić odległość między osłoną i miękkim żelazem, aby znaleźć pewne wartości pola magnetycznego, a następnie obserwować wartość graniczną zdolności głębokości zakopanej w pobliżu powierzchni.

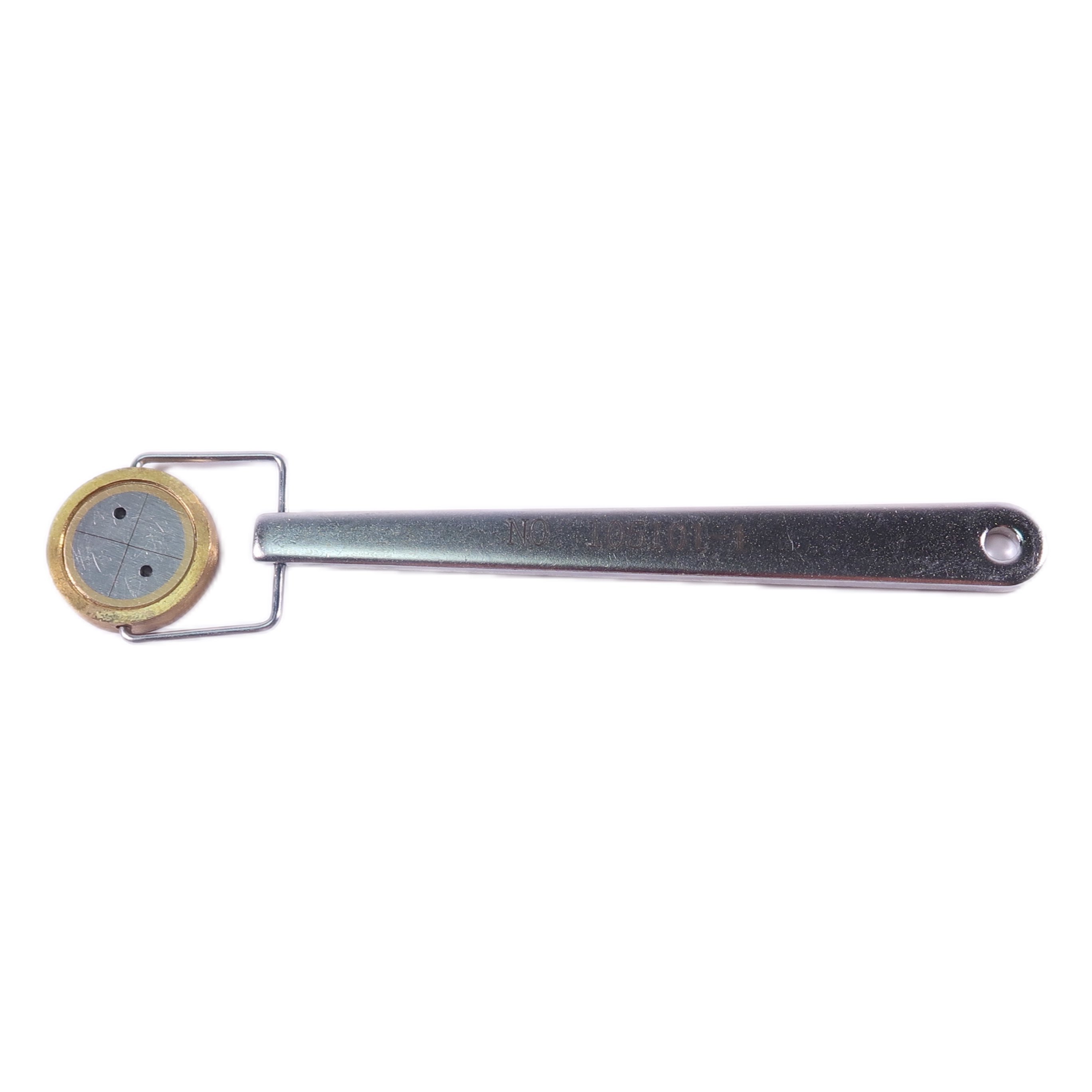

3# PIE gauge magnetic indicator showing four triangular pieces with brass surface, wire surface, and two round dots
3# Wskaźnik ¢ cztery trójkątne kawałki, powierzchnia mosiężna i drutu z dwiema okrągłymi kropkami
Kluczowe zastosowania
  • Weryfikacja siły i kierunku pola magnetycznego na kawałkach ferromagnetycznych.
  • Weryfikacja wydajności sprzętu do badania cząstek magnetycznych i zawieszenia magnetycznego.
  • Ocena zdolności wykrywania wad w pobliżu powierzchni i granic głębokości zakopanych.
  • Rutynowe kontrole jakości i kontrole kalibracji w przebiegu prac inspekcyjnych NDT.
