Ultradźwiękowy miernik grubości serii TM282 z funkcją skanowania A&B / przez powłokę / oprogramowanie
Profesjonalne rozwiązanie do ultradźwiękowego pomiaru grubości
Ultradźwiękowy miernik grubości TM282 z kolorowym ekranem i skanowaniem A/B jest profesjonalnie zaprojektowany do rozwiązywania różnych trudnych zastosowań pomiaru grubości w środowiskach przemysłowych.
Kluczowe cechy
Kolorowe skanowanie A na żywo
Bezpośrednia wizualizacja fali ultradźwiękowej (skanowanie A) w kolorze na ekranie. Niezbędne do weryfikacji dokładności wyników testów i rozwiązywania problemów z pomiarami. Regulowane parametry GAIN, BLACKING i GATE dla optymalnych odczytów.

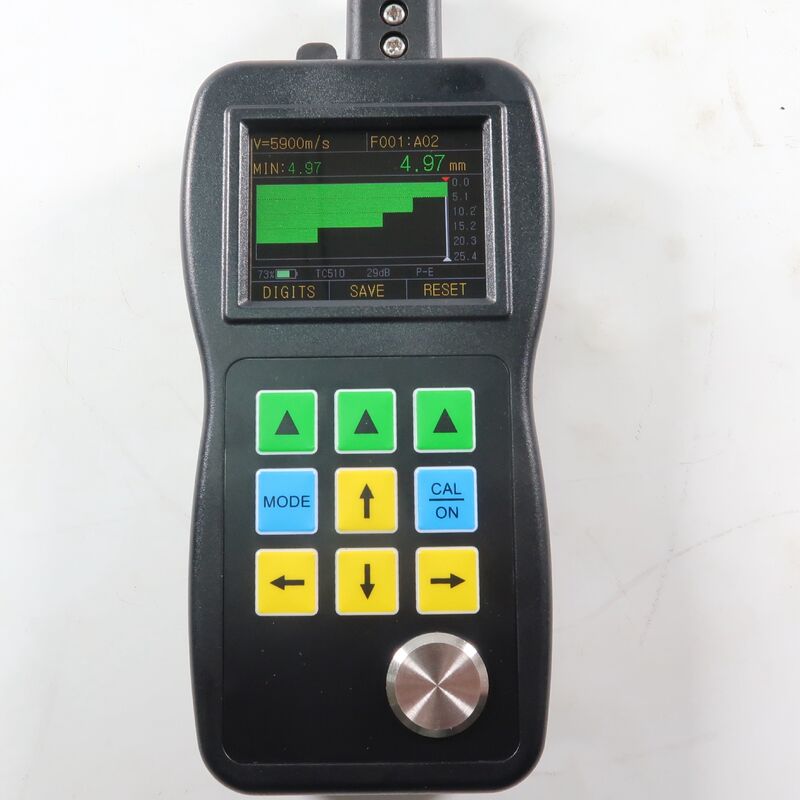

Kolorowe skanowanie B na żywo
Funkcja skanowania B w oparciu o czas wyświetla profil przekroju przedmiotu obrabianego. Automatycznie przechwytuje wartości minimalne za pomocą czerwonych wskaźników trójkątnych. Możliwość pomiaru grubości punkt-punkt na obrazie skanowania B.
Funkcja pomiaru przez powłokę
Eliminuje potrzebę usuwania powłoki. Osiągnięte poprzez pomiar dwóch ciągłych dolnych powierzchni podłoża z istotnymi zaletami:
- Nie wymaga kalibracji zerowej
- Wysoka stabilność - nie wpływa na nią nacisk sondy, grubość warstwy sprzęgającej ani kurz powierzchniowy
- Zapobieganie dryftowi zerowemu
Funkcja oszczędzania energii
Dedykowany przycisk oszczędzania energii wydłuża żywotność baterii, oszczędzając energię podczas dłuższych okresów nieużywania.
Zaawansowane funkcje
- Różnica/Wskaźnik redukcji: Wyświetla odchylenie od wartości normalnych i oblicza procentową redukcję grubości
- Wyświetlanie informacji: LOS, min, max, duży odczyt, prędkość, zero, kalibracja, jednostki, zamrożenie, żywotność baterii, poziomy wzmocnienia, symbole echa
- Przechwytywanie Max./Min.: Jednoczesne wyświetlanie aktualnej, minimalnej i maksymalnej grubości
- Tryb alarmu: Dynamiczne zmiany kolorów odczytów grubości podczas warunków alarmowych
- Częstotliwość odświeżania: Możliwość wyboru 4 Hz, 8 Hz i 16 Hz dla różnych potrzeb aplikacji
- Obsługa wielu języków: Chiński, angielski, hiszpański, niemiecki
- Echo do Echo: Mierzy tylko grubość metalu, ignorując farbę i powłoki
- Rejestrator danych: 99 999 punktów danych grubości z identyfikatorem w plikach liniowych lub siatkowych (pojemność 400 plików)
- Wyjście: Złącze USB 2.0 full speed z oprogramowaniem do raportowania DataView
- Wyświetlacz: Kolorowy OLED 2,4", 320 × 240 pikseli, współczynnik kontrastu 10 000:1
- Wymiary: 156 mm (dł.) × 76 mm (szer.) × 38 mm (wys.)
- Waga: 285 g
- Temperatura pracy: -10°C do 50°C

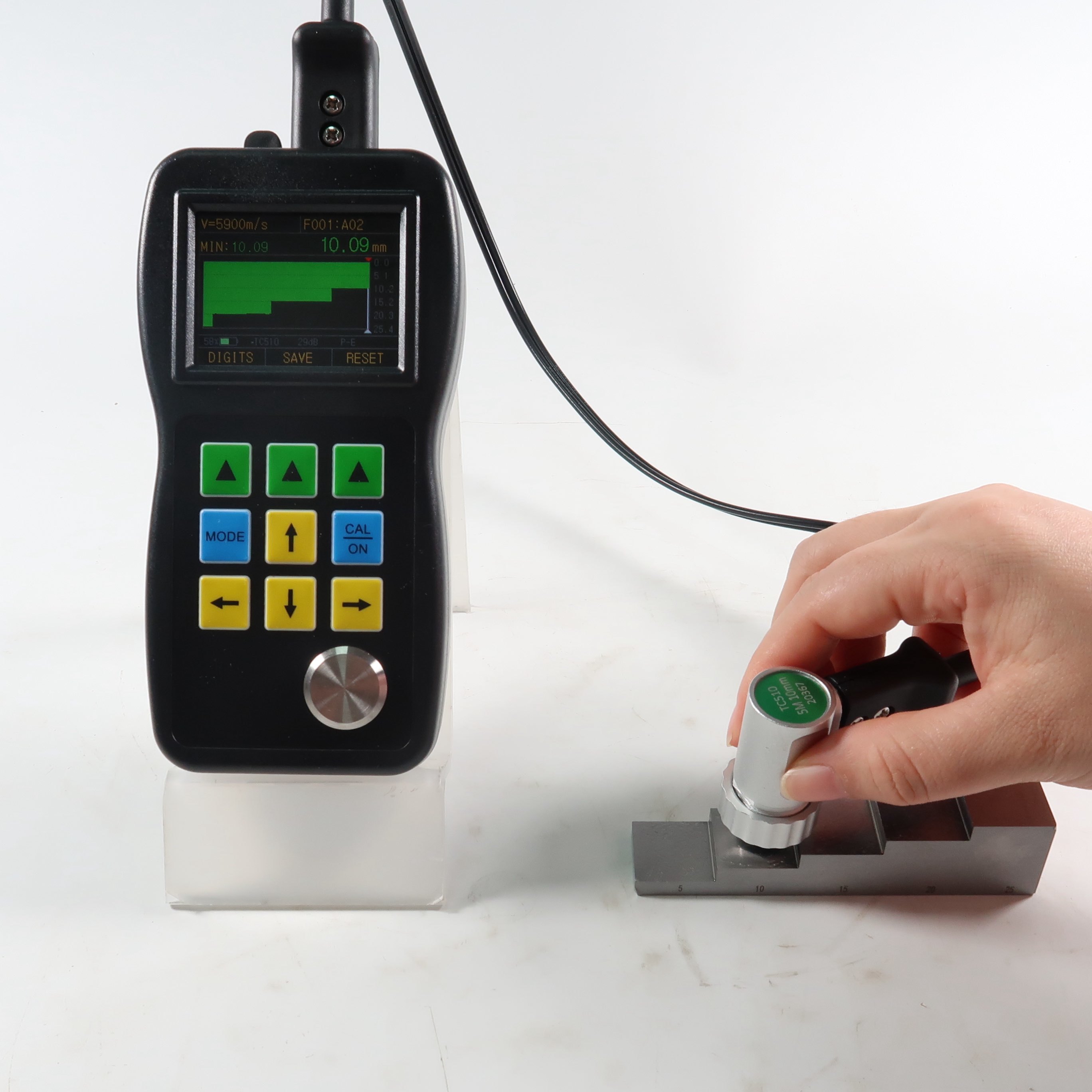

Standardowa sonda TC510
Wysokowydajny ceramiczny chip piezoelektryczny ze zintegrowaną metalową obudową odlewaną ciśnieniowo. Posiada praktyczny, oddzielny projekt sondy i kabla dla maksymalnej trwałości i wydajności.
Porównanie serii TM282
| Cecha |
TM282 |
TM282D |
TM282DL |
| Kolorowy wyświetlacz |
✓ |
✓ |
✓ |
| Skanowanie A na żywo |
✓ |
✓ |
✓ |
| Skanowanie B w czasie |
✓ |
✓ |
✓ |
| Kontrola wzmocnienia i bramki |
✓ |
✓ |
✓ |
| Wyłączenie |
✓ |
✓ |
✓ |
| Przez farbę i powłoki |
× |
✓ |
✓ |
| Rejestrator danych |
× |
× |
✓ |
| Oprogramowanie DataView |
× |
× |
✓ |
Specyfikacje techniczne TM282DL
| Typ wyświetlacza |
Kolorowy OLED 2,4", 320×240 pikseli, kontrast wyświetlacza 10 000:1 |
| Zasada działania |
Echo impulsowe z przetwornikami dwuelementowymi |
| Zakres pomiarowy |
0,50 mm do 508 mm (0,02" do 20,00"), w zależności od materiału, sondy i stanu powierzchni; Tryb E-E: 3-50 mm w określonych warunkach |
| Rozdzielczość pomiaru |
Możliwość wyboru 0,01 mm, 0,1 mm (możliwość wyboru 0,001", 0,01") |
| Jednostki |
Cale lub milimetry |
| Tryb prostowania |
RF+, RF-, HALF+, HALF-, FULL |
| Tryb wyświetlania |
Normalny, przechwytywanie minimum/maksimum, DIFF/RR%, skanowanie A, skanowanie B |
| Korekcja ścieżki V |
Automatyczna |
| Częstotliwość odświeżania |
Możliwość wyboru 4 Hz, 8 Hz, 16 Hz |
| Zakres prędkości materiału |
500 do 9999 m/s (0,0197 do 0,3939 cala/µs) |
| Języki |
Angielski, francuski, niemiecki, hiszpański, chiński |
| Ustawienia alarmów |
Alarmy minimalne i maksymalne. Zakres od 0,25 mm do 508 mm (0,010" do 20,00"). Dynamiczna zmiana koloru fali przy alarmie |
| Wymagania dotyczące zasilania |
2 baterie AA |
| Czas pracy |
Około 40 godzin |
| Wyłączenie instrumentu |
Możliwość wyboru ZAWSZE WŁĄCZONY lub AUTO WYŁĄCZ po 5, 10, 20 minutach bezczynności |
| Temperatura pracy |
-10°C do +50°C (+10°F do +12°F) |
| Rozmiar |
158 mm × 76 mm × 37 mm (wys. × szer. × gł.) |
| Waga |
285 g z bateriami |

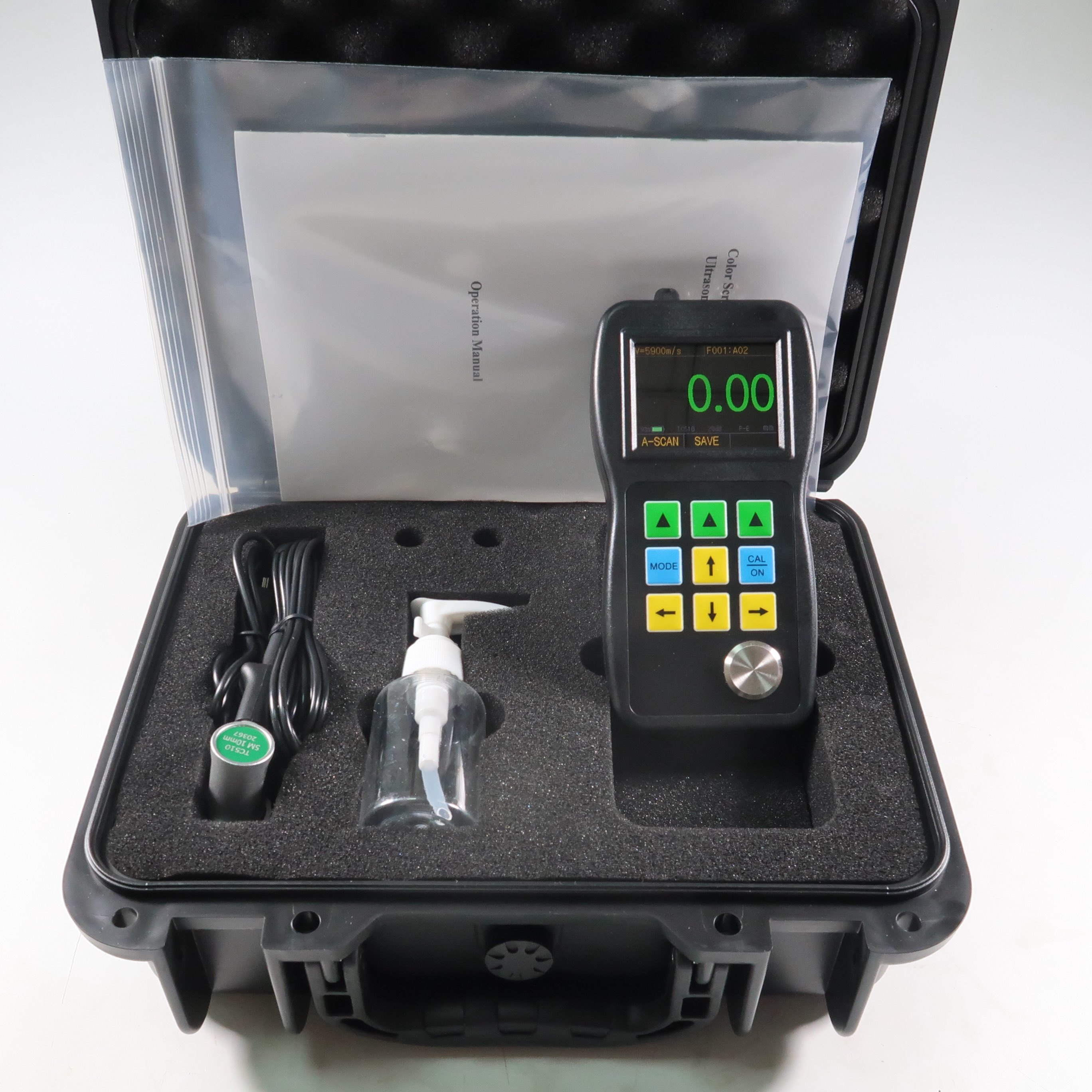

Zawartość standardowej dostawy - TM282DL
| Element |
Ilość |
| Jednostka główna |
1 |
| Sonda |
1 |
| Bateria |
1 |
| Sprzęgacz |
1 |
| Walizka |
1 |
| Instrukcja obsługi |
1 |
| Kabel USB |
1 |
| Oprogramowanie |
1 |
