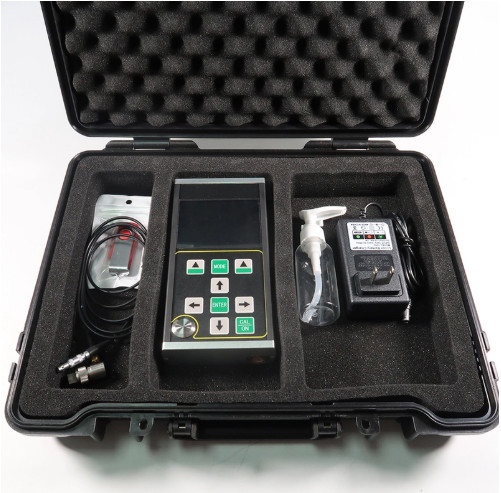

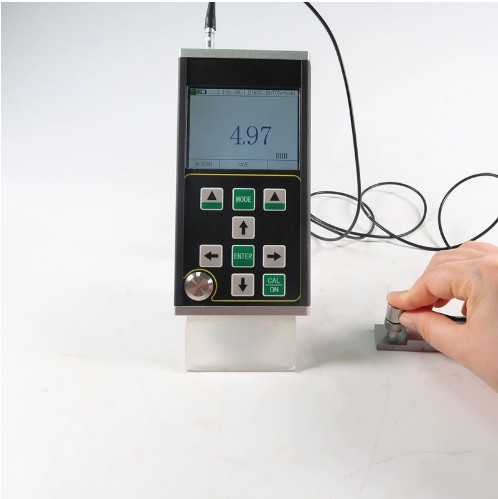

TM291 Ręczny miernik grubości powłoki niemetalowej

Do pomiaru grubości powłoki na różnych metalowych, niemetalowych (szklanych, tworzyw sztucznych, kompozytowych, betonowych, drewnianych itp.) podłogach

TM291 to nowy rodzaj przenośnego wysokoprecyzyjnego cyfrowego miernika grubości powłoki niemetalowej z skanowaniem A / B. Przyjmuje zasadę pomiaru grubości ultradźwiękowej w oparciu o odbicie impulsu.Jest odpowiedni do pomiaru grubości materiału, który może sprawić, że fala ultradźwiękowa rozprzestrzenia się w nim z stałą prędkością i uzyskać odbicie z jego plecówRozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiarów wynosi 0.02mmMoże jednocześnie testować grubość podłoża i powłoki.

Produkt ten może być stosowany w przemyśle naftowym, chemicznym, metalurgicznym, stoczniowym, lotniczym, energetycznym i innych dziedzinach.

Główne cechy funkcji

● Zakres pomiarów jest szeroki, przy minimalnej grubości pomiarupowłoka 20um;Maksymalna grubość 1800 mm.

● Ten produkt może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; rozdzielczość powtarzania może osiągnąć ± 0,002 mm;

●Produkt ten posiada tryb skanu A, tryb skanu B i tryb wyświetlania numerycznego.

● Na niektórych materiałach złożonych można wykryć warstwy powłoki i farby w zależności od różnej prędkości dźwięku tych materiałów,i grubość każdej warstwy z ponad 10 materiałów wielowarstwowych może być mierzona jednocześnie, a wartość grubości każdej warstwy może być przełączana pod tym samym echem.

● Ma funkcje penetracji powłoki i pomiaru echo-to-echo, który służy do pomiaru materiałów z warstwą farby i powłoką na powierzchni;

● Wielokrotne tryby pomiaru:TYLKO,mb-e, E-E iAutoModuły spełniają wymagania standardowych grubości części roboczych;/E-E.tryb realizuje pomiar cienkich części;

● Tryby numeryczne obejmują: tryb wartości grubości konwencjonalnej, tryb różnicy / redukcji i tryb wartości maksymalnej;

● Dwa tryby zwiększenia: automatyczne zwiększenie / ręczne zwiększenie;

● Można ustawić ręczne i automatyczne wyłączenie, z funkcją oszczędności energii;

● Wykorzystuje różnorodne sondy, w tymsondy o dwóch kryształach i sondy o jednym kryształach i obsługuje sondę o wysokiej częstotliwości do 20 MHz;

● Wspiera magazynowanie masowe i może jednocześnie przechowywać 100000 wartości grubości, 500 grup fal A-scan i 500 grup fal B-scan;

● Duży, 3,5 cala kolorowy wyświetlacz TFT-LCD o rozdzielczości 320×240 HD (QVGA);

● Posiada różnorodne metody kalibracji, obsługuje kalibrację jednopunktową, kalibrację wielopunktową i tryby kalibracji ręcznej,i może kalibrować prędkość dźwięku i sondy pozycji zerowej w tym samym czasieWspiera korektę ścieżki w podwójnej sondzie kryształowej.

● Wspiera konwersję metrycznego i brytyjskiego systemu; może przełączać się między jednostkami milimetrowymi a calimi;

● Wspiera wyświetlacz w języku chińskim i angielskim;

Materiały stosowane

Do pomiaru grubości powłoki na różnych metalowych, niemetalowych (szklanych, tworzyw sztucznych, kompozytowych, betonowych, drewnianych itp.) podłogach.

metali (takich jak stal, żelazo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókien szklanych i innych dobrych przewodników ultradźwiękowych.

Podstawowe zasady

Zasada pomiaru grubości ultradźwięków jest podobna do pomiaru fal świetlnych.Kiedy dotrze do interfejsu materiałuGęstość zmierzonego materiału określa się poprzez dokładne pomiar czasu rozprzestrzeniania się ultradźwięków w materiale.

Parametry specyfikacji

Opcjonalne sondy
