Ndt 30 Fbh Resolution Block Inch 1018 Carbon Steel

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	TMTeck
Numer modelu:	Rozdzielczość 30 FBH

Minimalne zamówienie:	1 proc.
Cena:	Zbywalny
Szczegóły pakowania:	Karton
Czas dostawy:	5-8 dni roboczych
Zasady płatności:	T/T, Western Union,
Możliwość Supply:	20 sztuk w ciągu dwóch tygodni

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Rodzaj::	Akcesoria do badań nieniszczących	Materiał::	1018 stal, stal nierdzewna, aluminium
Wysokie światło::	Blok do testów ultradźwiękowych Ndt

opis produktu

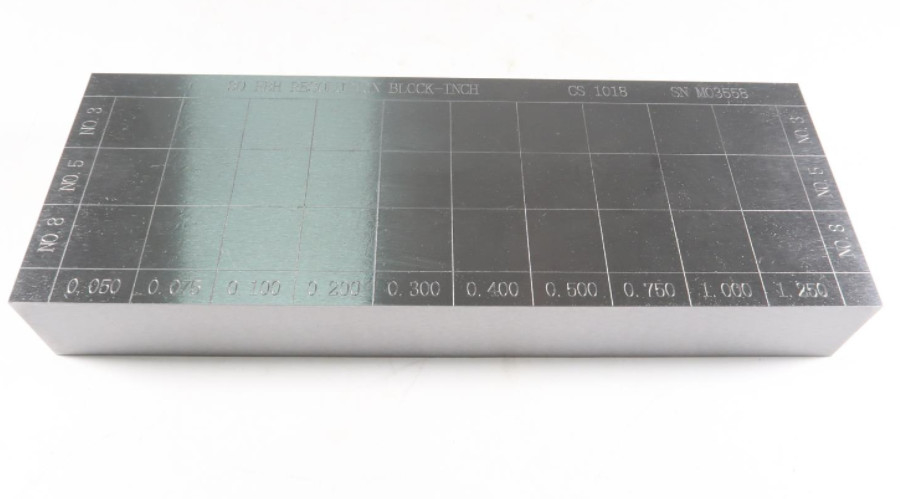

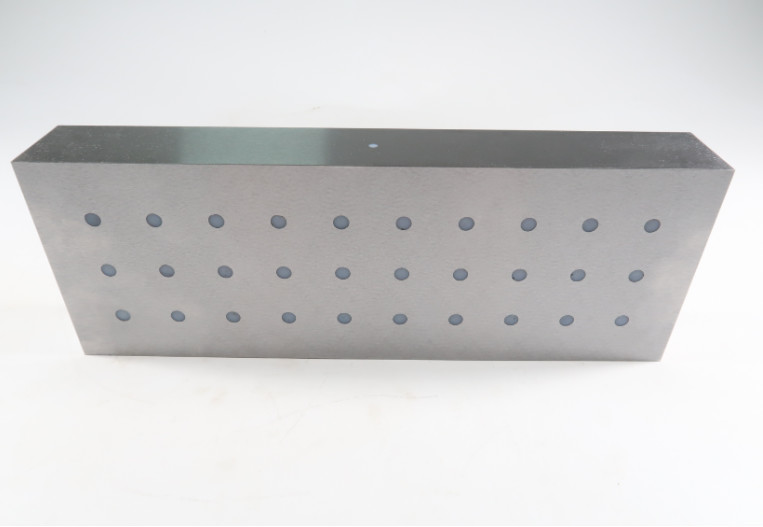

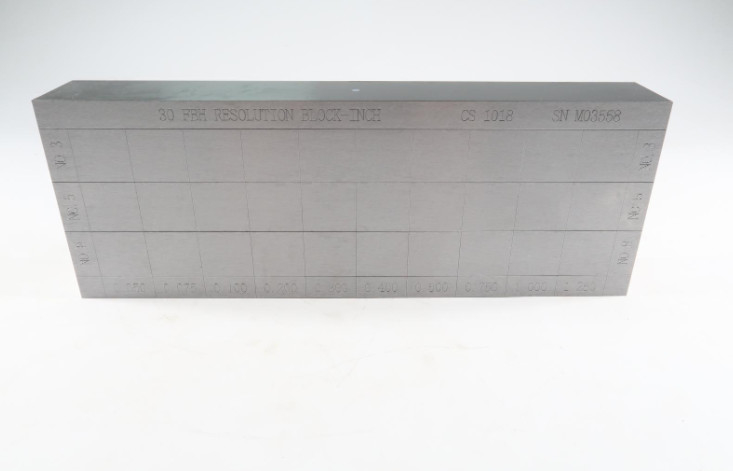

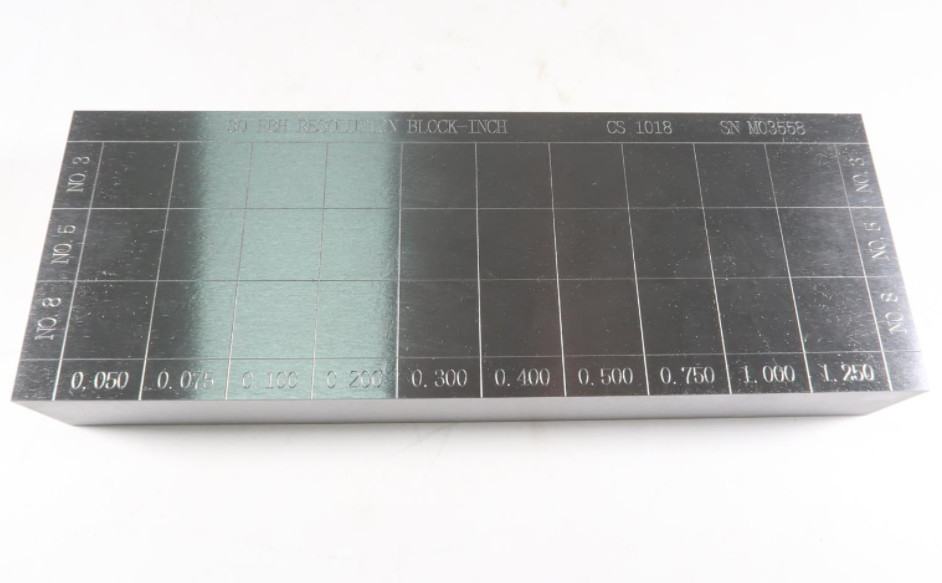

30 FBH RESOLUTION BLOCK INCH

"C" DIM. NIE. I Diam.	"B" DIM. Głębokość Wskaźnik	MTD +-.015
N.O.3 3/64	1.450	.050
N.O.3 3/64	1.425	.075
N.O.3 3/64	1.400	.100
N.O.3 3/64	1.300	.200
N.O.3 3/64	1.200	.300
N.O.3 3/64	1.100	.400
N.O.3 3/64	1.000	.500
N.O.3 3/64	.750	.750
N.O.3 3/64	.500	1.000
N.O.3 3/64	.250	1.250
NO.5 5/64	1.450	.050
NO.5 5/64	1.425	.075
NO.5 5/64	1.400	.100
NO.5 5/64	1.300	.200
NO.5 5/64	1.200	.300
NO.5 5/64	1.100	.400
NO.5 5/64	1.000	.500
NO.5 5/64	.750	.750
NO.5 5/64	.500	1.000
NO.5 5/64	.250	1.250
Nr 8 8/64	1.450	.050
Nr 8 8/64	1.425	.075
Nr 8 8/64	1.400	.100
Nr 8 8/64	1.300	.200
Nr 8 8/64	1.200	.300
Nr 8 8/64	1.100	.400
Nr 8 8/64	1.000	.500
Nr 8 8/64	.750	.750
Nr 8 8/64	.500	1.000
Nr 8 8/64	.250	1.250

UWAGA:
1.Mające zastosowanie specyfikacje:ASTM E127 - 20
2Kod stopów - CS-1018 stali niskoemisyjnej
SS - Stali nierdzewnej typu 304
AL- 7075 T6 Aluminium
OT - Inne (określ)
3Wszystkie powierzchnie 63ra lub lepsze, chyba że zaznaczono inaczej
4Tolerancja otworów ±.0005 w 1/16 - ±.001 otworów w 1/16
5Płaskie otwory dolne muszą być proste i prostopadłe do badania.
powierzchnia w zakresie 0o-20' - dziura dolna płaska w zakresie 0,001/0,125 cali
6. C-drążek min 1/8 większy niż średnica otworu badawczego i 0,063 głębokości.
Wtykaj otwór do szczelnej uszczelnienia z podobnego materiału.
7Tolerancja wymiarów ± 0,005, chyba że określono inaczej.

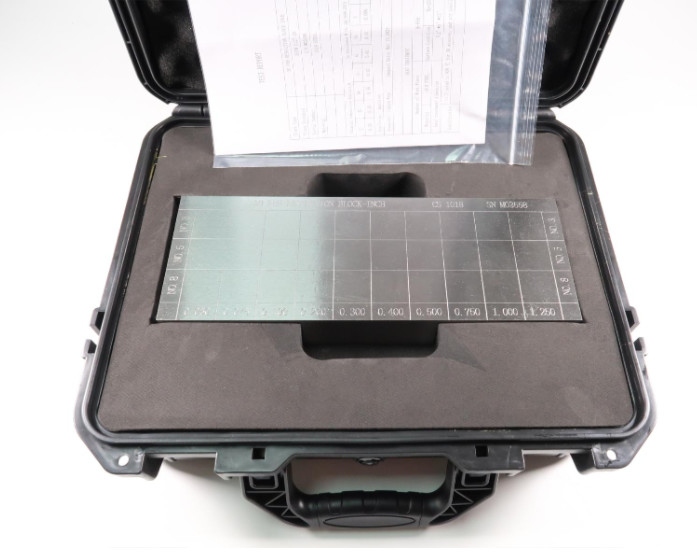

Pakiet obejmujący

1 blok kalibracyjny

1 świadectwo

1 blok przypadku
