Instrukcje dotyczące standardowych bloków badawczych do kontroli cząstek magnetycznych

1. Przegląd: This test block is an updated product carefully designed and manufactured according to the technical parameters of BS4069 and JB/T6066 "Standard test block for Magnetic particle Inspection" and JB/T6063 "Magnetic particle Technology for magnetic particle Inspection"Używa się go do testowania kompleksowej wrażliwości proszku fluorescencyjnego lub niefluorescencyjnego magnetycznego stosowanego w wykrywaniu wad w celu zapewnienia realizacji specyfikacji magnetyzacji części.Jest to niezbędne narzędzie do badania proszku magnetycznego lub zawiesiny magnetycznej urządzenia do badania proszku magnetycznego.. Ten blok testowy jest zgodny z załącznikiem do dokumentu 95-114 Ministerstwa Kolei.

1B jest odpowiedni do wykrywania usterek proszku elektromagnetycznego stałego prądu, suchego proszku magnetycznego, fluorescencyjnego lub niefluorescencyjnego wyświetlacza wrażliwości zawieszenia magnetycznego. 2.Blok badawczy typu E nadaje się do wyświetlania czułości suchego proszku magnetycznego, fluorescencyjna lub niefluorescencyjna zawiesina magnetyczna, gdy jest stosowana do wykrywania usterek AC.

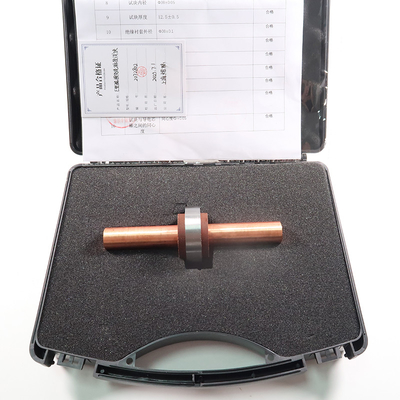

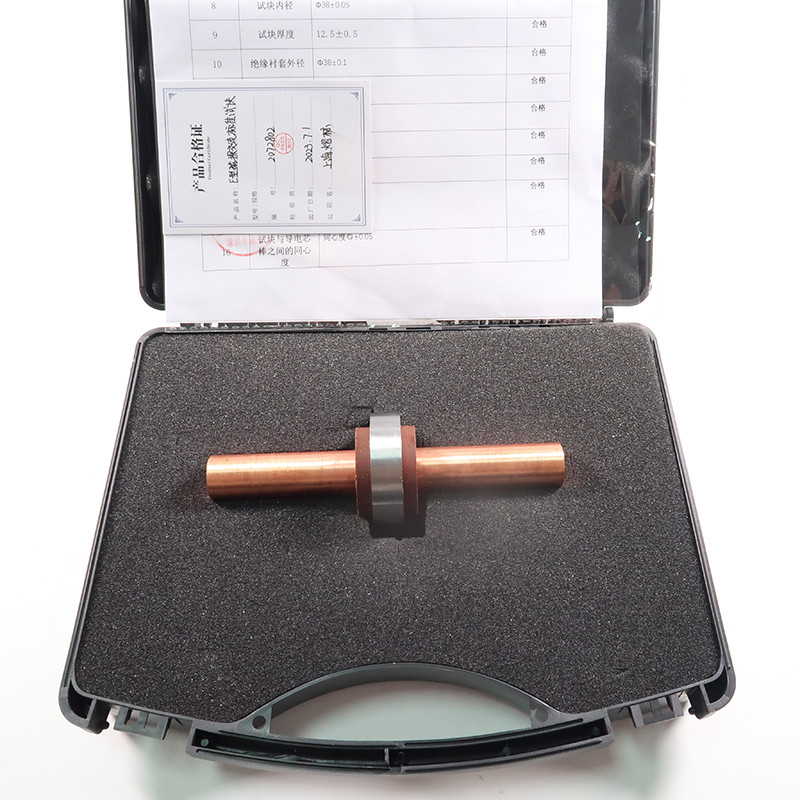

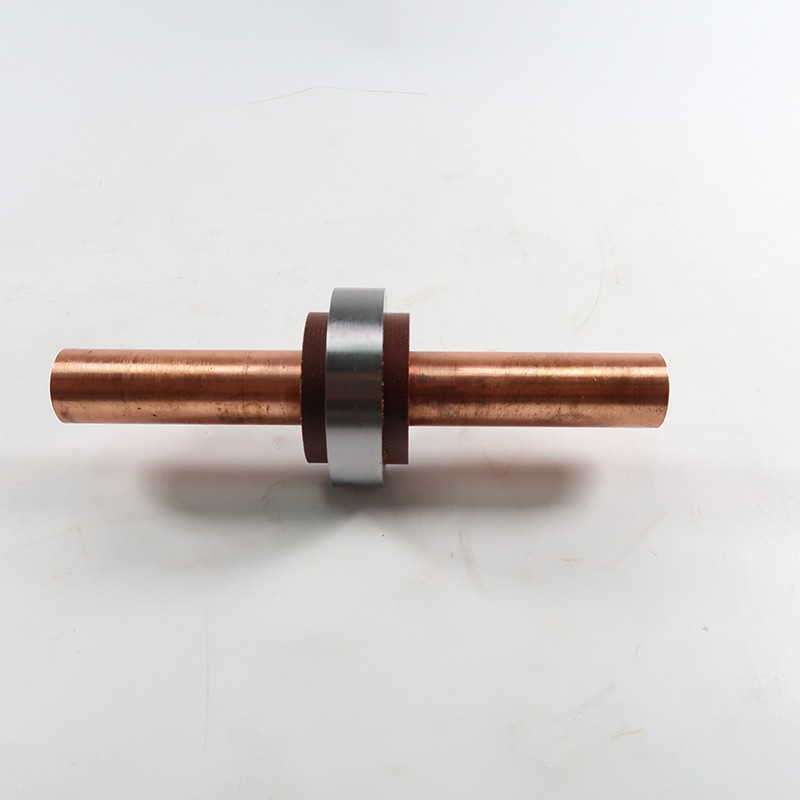

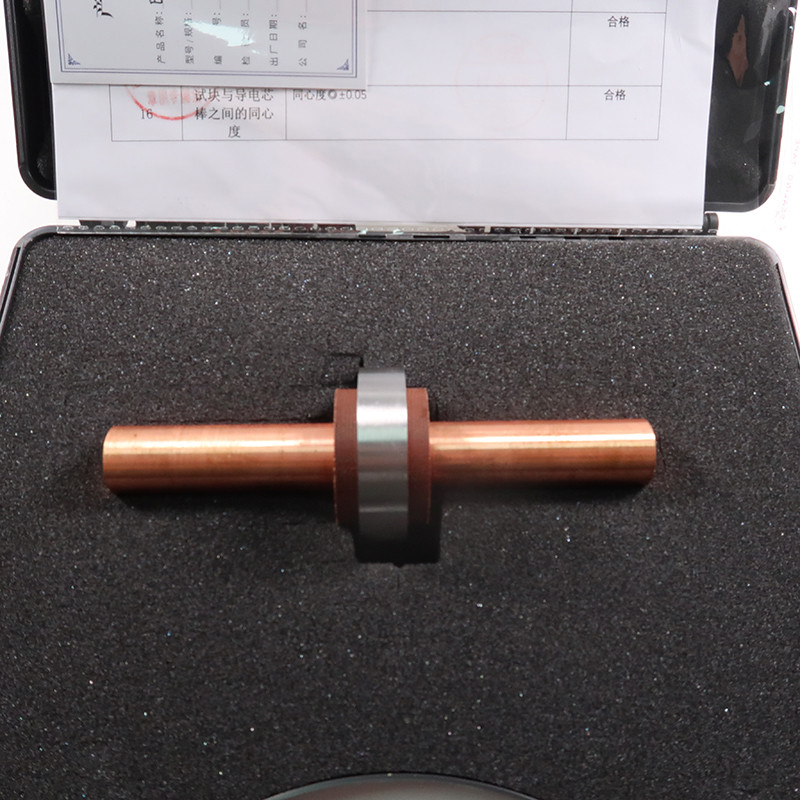

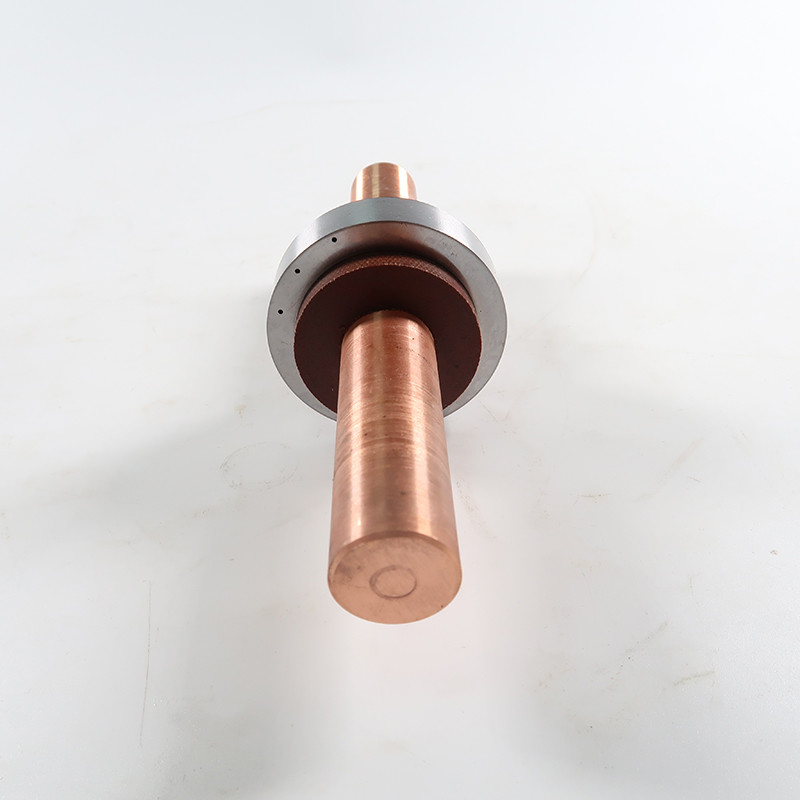

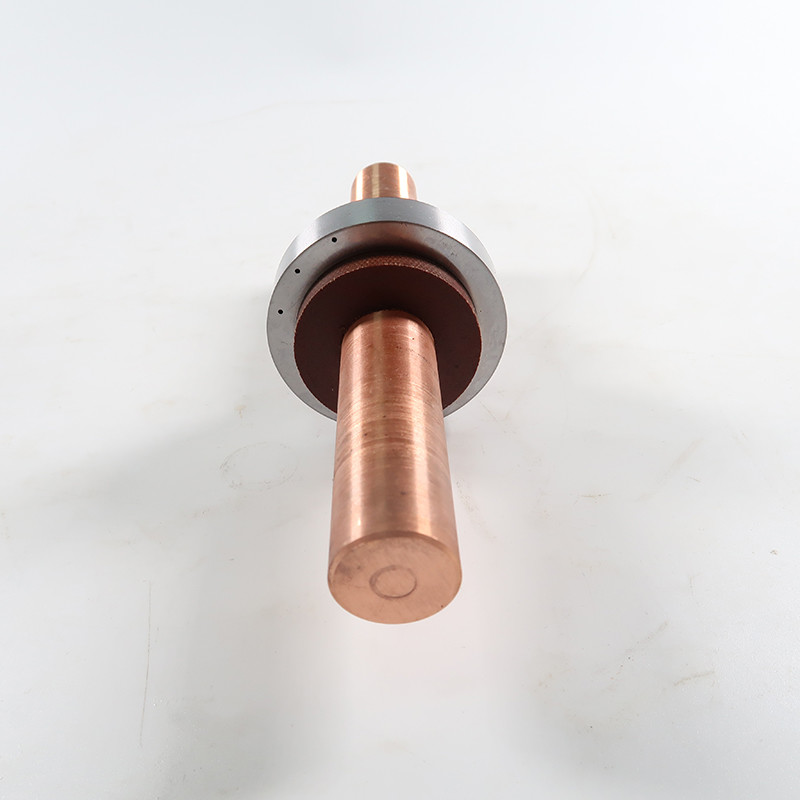

Po trzecie, zastosowanie operacji: 1, badanie prądu stałego, próbny blok typu B o średnicy 29±1 mm, długość pręta miedzianego 400±2 mm, pierścień badawczy umieszczany jest w środku pręta miedzianego,tak, że piąte otwór na pierścieniu badawczym jest umieszczony w pozycji 12 o godzinie, zaciskając na maszynie wykrywającej usterki, poprzez 2500A (wartość rzeczywista) głównego prostownika fali, magnetyzacja obwodowa pierścienia badawczego,I zastosować fluorescencyjne lub niefluorescencyjne zawieszenie magnetyczne (w proporcji do wymagań technologicznych) w celu sprawdzenia znaków magnetycznych na zewnętrznej powierzchni pierścienia badawczego. A, fluorescencyjny wyświetlacz proszku magnetycznego, oświetlenie promieniowania ultrafioletowego nie powinno być mniejsze niż 800-1000uW / cm2.intensywność światła białego w miejscu kontroli nie powinna być mniejsza niż 1000XL. B. Kryteria akceptacji: Niezależnie od fluorescencyjnej lub niefluorescencyjnej zawiesiny magnetycznej, można zobaczyć co najmniej 5 otworów magnetycznego wyświetlacza.pierścień badawczy typu e jest przebiany do miedzianej pręty o średnicy 20±1 mm i długości 150±2 mm, przyciskając go do urządzenia wykrywającego usterki i wprowadzając prąd 750 A (wartość rzeczywista), and the fluorescent or non-fluorescent magnetic disparity liquid is applied evenly (the ratio is according to the process requirements) to check the magnetic marks on the outer surface of the test ring. A. Światłość proszku fluorescencyjnego lub proszku magnetycznego niefluorescencyjnego B. Ślady magnetyczne co najmniej 2 otworów mogą być widoczne zarówno w zawiesinach fluorescencyjnych jak i niefluorescencyjnych
