Gumowy ultradźwiękowy miernik grubości Grubość ścianek Urządzenia do pomiaru grubości

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: TMTeck
Orzecznictwo: CE
Numer modelu: TM281
Minimalne zamówienie: 1 SZT.
Cena: Negotiation
Szczegóły pakowania: Karton 30 * 15 * 24 cm 2,5 kg
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T, Western Union, paypal
Możliwość Supply: 100 sztuk / dwa tygodnie
Szczegóły informacji
Rodzaj wyświetlacza: Kolorowy OLED 2,4 '', 320 x 240 pikseli, kontrast 10000: 1 Zasada działania: Echo impulsowe z podwójnymi przetwornikami elemet
Skala: 0,50 mm do 508 mm (0,02 '' do 20,00 ''), w zależności od materiału, sondy i stanu po Rozdzielczość pomiaru: Do wyboru 0,01 mm, 0,1 mm (do wyboru 0,001 '', 0,01 '')
Jednostki: Cal lub Milimetr Tryb rektyfikacji: RF +, RF-, HALF +, HALF-, FULL
Tryb wyświetlania: Przechwytywanie normalne, minimum / maksimum, DIFF / RR%, skanowanie A, skanowanie B Korekcja ścieżki V.: Automatyczny
Częstotliwość aktualizacji: Do wyboru 4 Hz, 8 Hz, 16 Hz Zakres prędkości materiału: 500 do 9999 m / s (0,0197 do 0,3939 w / μs)
High Light:

ultradźwiękowy miernik grubości

,

ultradźwiękowy miernik grubości metalu

,

ultradźwiękowy miernik grubości


opis produktu

Ultradźwiękowy miernik grubości A&B Scan do badania grubości gumy TM281

Opis produktu:

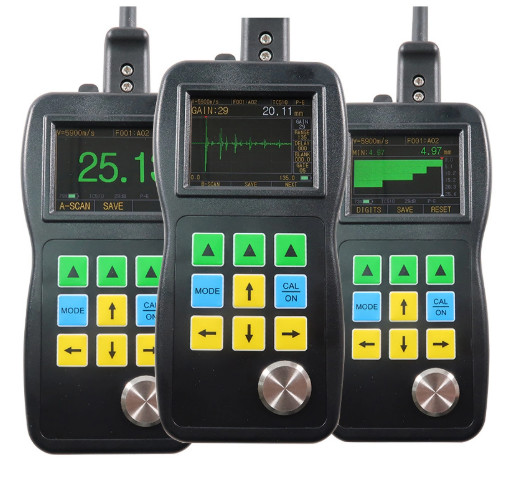

Kolorowy ekran serii TM281 z ultradźwiękowym miernikiem grubości A / B-Scan Profesjonalny w rozwiązywaniu różnych trudnych pomiarów grubości


Cechy:


Kolorowy OLED 2,4 ”, 320 x 240 pikseli, kontrast 10000: 1

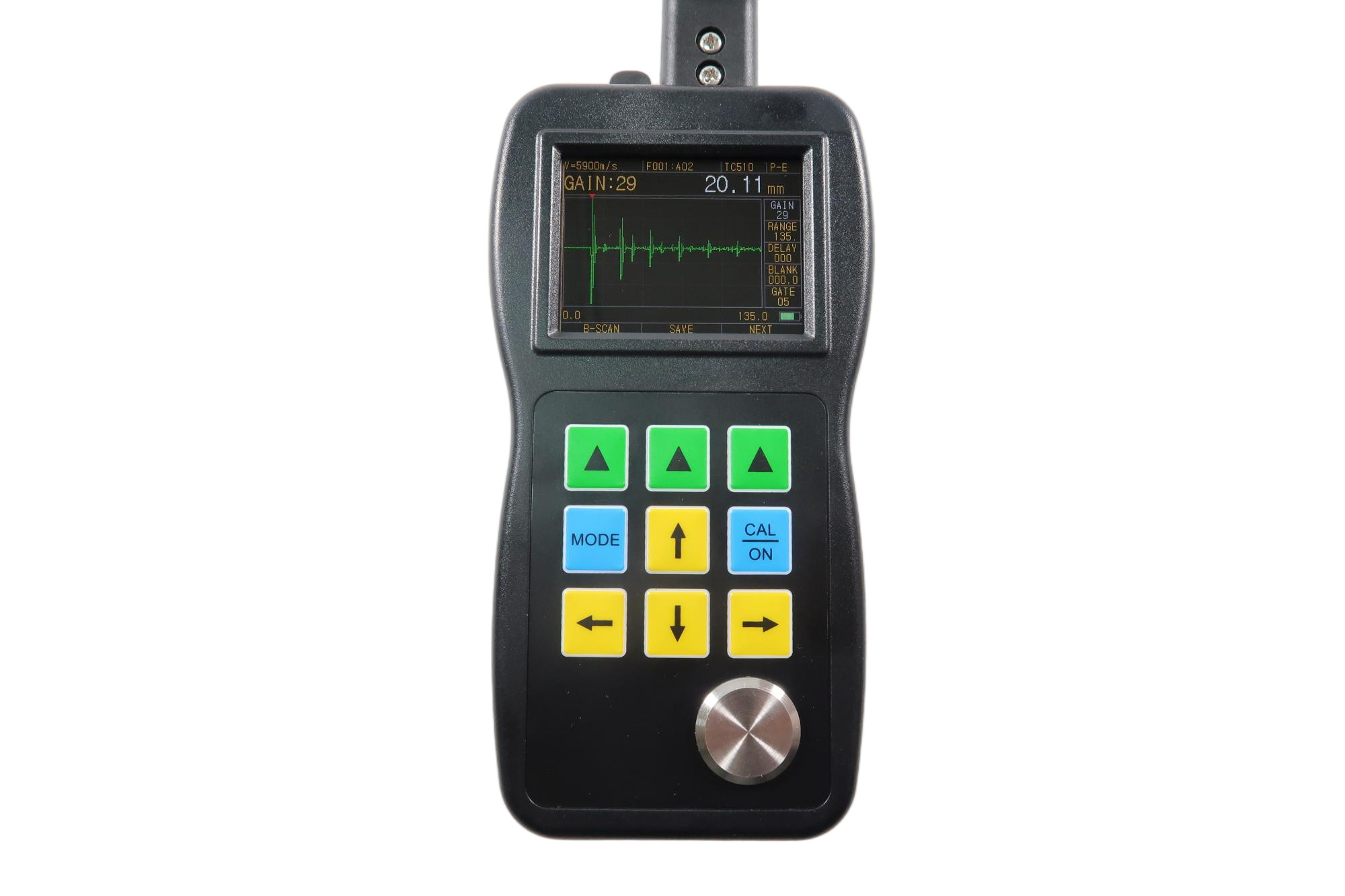

A-Scan na żywo w kolorze
Gumowy ultradźwiękowy miernik grubości Grubość ścianek Urządzenia do pomiaru grubości 0



Users could directly see the color waveform of the ultrasonic sound (or A-scan) on the screen, which is quite important for the occasions that we need to check the correctness of the testing results. Użytkownicy mogli bezpośrednio zobaczyć na ekranie kształt fali dźwięku ultradźwiękowego (lub skan A), co jest dość ważne w sytuacjach, gdy musimy sprawdzić poprawność wyników testów. Many cases will cause wrong testing results or even noreadings. Wiele przypadków spowoduje nieprawidłowe wyniki testów, a nawet niepoprawności. We could find the causes easily through the A-scan. Możemy łatwo znaleźć przyczyny za pomocą skanu A. Adjust the three parameters of GAIN, BLACKING, GATE, and then we will get the right readings. Dostosuj trzy parametry GAIN, BLACKING, GATE, a wtedy uzyskamy właściwe odczyty.
Live Color B-Scan
Gumowy ultradźwiękowy miernik grubości Grubość ścianek Urządzenia do pomiaru grubości 1



TM281 series thickness gauge has time base B-scan function. Miernik grubości serii TM281 ma funkcję czasowego skanowania B. Move the probe along the workpiece surface, then the cross -sectional profile of the workpiece display, use for observe the underside contour of the workpiece.It could be automatically capture a minimum value of the B-scan image, and indicate the position of the minimum by a red triangle. Przesuń sondę wzdłuż powierzchni obrabianego przedmiotu, a następnie przekrój profilu wyświetlacza obrabianego przedmiotu, użyj do obserwacji konturu spodu obrabianego przedmiotu. Może to automatycznie uchwycić minimalną wartość obrazu B-scan i wskazać pozycję minimum przez czerwony trójkąt. You can see any point thickness value of the B-scan image by moving the pointer. Możesz zobaczyć dowolną wartość grubości punktu obrazu B-scan, przesuwając wskaźnik.





Poprzez funkcję lakierowania Nie trzeba już tracić czasu na usunięcie powłoki

Now TM281D and TM281DL also have this widely acclaimed function. Teraz TM281D i TM281DL mają również tę powszechnie uznaną funkcję. It's realized by measuring the two continuous bottom surface of the substrate. Jest to realizowane przez pomiar dwóch ciągłych dolnych powierzchni podłoża. This mode also has more advantages: Ten tryb ma również więcej zalet:

  1. Zwolnij zerową kalibrację
  2. Wysoka stabilność, na wartość pomiaru nie ma wpływu ciśnienie sondy, grubość warstwy sprzęgającej i pył powierzchniowy przedmiotu obrabianego.
  3. Zero Drift

Bardziej praktyczna funkcja :


Różnica / stopa redukcji: Difference mode displays the difference between the actual value and the normal value. Tryb różnicowy wyświetla różnicę między wartością rzeczywistą a wartością normalną. Reduction rate calculates and shows the percentage of the thickness reduction when the material becomes thin. Współczynnik redukcji oblicza i pokazuje procent zmniejszenia grubości, gdy materiał staje się cienki. Typical application is to measure the metal material which is due to bending and becomes thin. Typowym zastosowaniem jest pomiar materiału metalowego, który jest zginany i staje się cienki.

Max./Min. Max./Min. Capture: Zdobyć: W tym trybie bieżąca grubość, grubość minimalna i maksymalna zostanie wyświetlona na ekranie w tym samym czasie.

Tryb alarmu: Dynamiczna zmiana koloru odczytów grubości podczas alarmowania.

Częstotliwość aktualizacji: Selectable 4Hz, 8hz and 16Hz. Do wyboru 4 Hz, 8 Hz i 16 Hz. 4Hz for ordinary application, when you need a quick scan, such as high temperature measurement, you can choose higher update frequency. 4 Hz dla zwykłych aplikacji, gdy potrzebujesz szybkiego skanowania, takiego jak pomiar w wysokiej temperaturze, możesz wybrać wyższą częstotliwość aktualizacji.

Dostępne w wielu językach: Chiński, angielski, japoński, francuski, niemiecki.

Gumowy ultradźwiękowy miernik grubości Grubość ścianek Urządzenia do pomiaru grubości 2
 Standardowa sonda TC510:



The probe is the heart of the instrument,TMTeck has the world's leading probe production technology. Sonda jest sercem instrumentu, TMTeck ma wiodącą na świecie technologię produkcji sond. TC510 probe uses the high performance piezoelectric ceramic chip, with integrated metal die-casting shell, practical design of probe and cable separated, regardless of costs to create high quality . Sonda TC510 wykorzystuje wysokowydajny piezoelektryczny układ ceramiczny ze zintegrowaną metalową skorupą odlewniczą, praktyczną konstrukcją oddzielonej sondy i kabla, niezależnie od kosztów w celu zapewnienia wysokiej jakości.

Różnica między ultradźwiękowym miernikiem grubości serii TM281

  TM281 TM281D TM281DL
Kolorowy wyświetlacz
Live A-Scan
B-Scan oparty na czasie
Kontrola wzmocnienia i bramki
Wygaszanie
Przez farby i powłoki ×
Rejestrator danych × ×
Oprogramowanie DataView × ×


Dane techniczne ultradźwiękowego miernika grubości TM281DL

Typ wyświetlacza Kolorowy OLED 2,4 '', 320 x 240 pikseli, kontrast 10000: 1
Zasada działania Echo impulsowe z podwójnymi przetwornikami elemet
Skala 0,50 mm do 508 mm (0,02 '' do 20,00 ''), w zależności od materiału, sondy i stanu powierzchni
Rozdzielczość pomiaru Do wyboru 0,01 mm, 0,1 mm (do wyboru 0,001 '', 0,01 '')
Jednostki Cal lub Milimetr
Tryb rektyfikacji RF +, RF-, HALF +, HALF-, FULL
Tryb wyświetlania Przechwytywanie normalne, minimum / maksimum, DIFF / RR%, skanowanie A, skanowanie B
Korekcja ścieżki V. Automatyczny
Częstotliwość aktualizacji Do wyboru 4 Hz, 8 Hz, 16 Hz
Zakres prędkości materiału 500 do 9999 m / s (0,0197 do 0,3939 w / μs)
Języki Angielski, francuski, niemiecki, japoński, chiński
Ustawienia alarmu Minimum and Maximum alarms. Alarmy minimalne i maksymalne. Range of 0.25mm to 508mm (0.010'' to 20.00''). Zakres od 0,25 mm do 508 mm (od 0,010 cala do 20,00 cala). Dynamic waveform color change on alarm Dynamiczna zmiana koloru fali po alarmie
Wymagania dotyczące zasilania 2 baterie AA
Czas operacyjny Około 40 godzin
Wyłączanie przyrządu Do wyboru ZAWSZE WŁ. Lub AUTO WYŁ. Po 5, 10, 20 minutach bezczynności
temperatura robocza Od -10 ℃ do + 50 ℃ (od + 10 ° F do + 12 ° F)
Rozmiar 156 mm × 75 mm × 38 mm (wys. × szer. × głęb.)
Waga 270 g łącznie z bateriami


standardowa dostawa

Imię Ilość
Główny korpus 1
Sonda 1
Bateria 1
Couplant 1
Pokrowiec 1
Instrukcja obsługi 1
Kabel USB 1
Oprogramowanie 1



Gumowy ultradźwiękowy miernik grubości Grubość ścianek Urządzenia do pomiaru grubości 3

Gumowy ultradźwiękowy miernik grubości Grubość ścianek Urządzenia do pomiaru grubości 4

Gumowy ultradźwiękowy miernik grubości Grubość ścianek Urządzenia do pomiaru grubości 5
