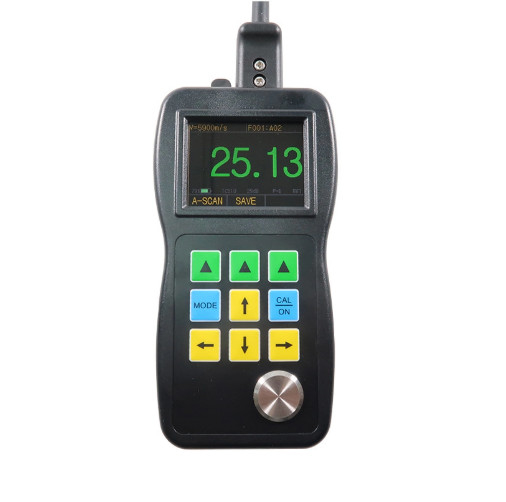

TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: TMTeck
Orzecznictwo: CE
Numer modelu: TM281DL
Minimalne zamówienie: 1 SZT.
Cena: Negotiation
Szczegóły pakowania: Karton 30 * 15 * 24 cm 2,5 kg
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T, Western Union, paypal
Możliwość Supply: 100 sztuk / dwa tygodnie
Szczegóły informacji
Rodzaj wyświetlacza: Kolorowy OLED 2,4 '', 320 x 240 pikseli, kontrast 10000: 1 Zasada działania: Echo impulsowe z podwójnymi przetwornikami elemet
Skala: 0,50 mm do 508 mm (0,02 '' do 20,00 ''), w zależności od materiału, sondy i stanu po Rozdzielczość pomiaru: Do wyboru 0,01 mm, 0,1 mm (do wyboru 0,001 '', 0,01 '')
Jednostki: Cal lub Milimetr Tryb rektyfikacji: RF +, RF-, HALF +, HALF-, FULL
Tryb wyświetlania: Przechwytywanie normalne, minimum / maksimum, DIFF / RR%, skanowanie A, skanowanie B Korekcja ścieżki V.: Automatyczny
Częstotliwość aktualizacji: Do wyboru 4 Hz, 8 Hz, 16 Hz Zakres prędkości materiału: 500 do 9999 m / s (0,0197 do 0,3939 w / μs)
High Light:

Ultradźwiękowy miernik grubości miernika

,

ultradźwiękowy miernik grubości powłoki


opis produktu

Ultradźwiękowy miernik grubości A&B Scan do badania grubości gumy Seria TM281



Opis produktu

Kolorowy ekran serii TM281 z ultradźwiękowym miernikiem grubości A/B-Scan Professional w

Rozwiązywanie różnych trudnych pomiarów grubości



Cechy:

Kolorowy wyświetlacz OLED 2,4”, 320 x 240 pikseli, kontrast wyświetlacza 10 000:1

Skanowanie na żywo w kolorze

TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 0



Użytkownicy mogli bezpośrednio zobaczyć kolorowy przebieg ultradźwiękowy (lub A-scan) na ekranie, co jest bardzo ważne w sytuacjach, w których musimy sprawdzić poprawność wyników testów.Wiele przypadków spowoduje błędne wyniki testów lub nawet brak odczytów.​Możemy łatwo znaleźć przyczyny za pomocą A-skanu.Dostosuj trzy parametry GAIN, BLACKING, GATE, a wtedy uzyskamy prawidłowe odczyty.

B-Scan na żywo w kolorze

TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 1



Miernik grubości serii TM281 ma funkcję B-scan w oparciu o czas.Przesuń sondę wzdłuż powierzchni obrabianego przedmiotu, a następnie ​profil przekroju poprzecznego wyświetlacza obrabianego przedmiotu, użyj do obserwowania ​konturu spodu przedmiotu obrabianego. Może to automatycznie przechwycić minimalną ​wartość obrazu B-skanu i wskazać położenie minimum za pomocą czerwonego trójkąta.Możesz zobaczyć dowolną wartość grubości punktu obrazu B-scan, przesuwając wskaźnik.

Dzięki funkcji powlekania nie trzeba już tracić czasu na usunięcie powłoki

Teraz TM281D i TM281DL również mają tę powszechnie uznaną funkcję.Jest to realizowane poprzez pomiar dwóch ciągłych dolnej powierzchni podłoża.Ten tryb ma również więcej zalet:

  1. Zwolnienie z kalibracji zerowej
  2. Wysoka stabilność, na wartość pomiaru nie ma wpływu ciśnienie sondy, ​grubość warstwy sprzęgającej i pył powierzchniowy przedmiotu obrabianego.
  3. Dryf zerowy



Bardziej praktyczna funkcja

Różnica/stopa redukcji:Tryb różnicy wyświetla różnicę między wartością rzeczywistą a wartością normalną.​Stopień redukcji oblicza i pokazuje procent redukcji grubości, gdy materiał staje się cienki.Typowym zastosowaniem jest pomiar materiału metalowego, który ulega zginaniu i staje się cienki.

Wyświetlane informacje: LOS, min, max, duży odczyt podczas wyświetlania min w tym samym czasie, prędkość, zero, kalibracja, jednostki, zamrożenie, odmrożenie, % pozostałej żywotności baterii, zysk - niski, std, wysoki, symbol echa do echa

Maks./Min.Schwytać:W tym trybie ​aktualna grubość, grubość minimalna i grubość maksymalna będą jednocześnie wyświetlane na ekranie.

Tryb alarmu: Dynamiczna zmiana koloru odczytów grubości podczas alarmu.

Częstotliwość aktualizacji: Do wyboru 4 Hz, 8 Hz i 16 Hz.4 Hz do zwykłej aplikacji, gdy potrzebujesz szybkiego skanowania, takiego jak pomiar wysokiej temperatury, możesz wybrać wyższą częstotliwość aktualizacji.

Dostępne w wielu językach: Chiński, angielski, hiszpański, niemiecki.

Echo do Echa: Mierzy tylko grubość metalu (pomiń farbę i powłoki)

Rejestrator danych: Rejestrator danych grubości 99999 z punktem ID w plikach liniowych lub siatkowych (400 plików)

Wyjście:Złącze USB 2.0 o pełnej prędkości.Oprogramowanie do raportowania DataView

Rozmiar: 156mm) (dł.) 76mm) (szer.) x 1.25" (38mm) (wys.)

Waga: 285 gramów

Temperatura: Przyrząd roboczy: -10 ° C do 50 ° C

Standardowa sonda TM510

Sonda jest sercem instrumentu, TMTeck posiada wiodącą na świecie technologię produkcji sond.Sonda TM510 wykorzystuje wysokowydajny piezoelektryczny chip ceramiczny, ze zintegrowaną metalową powłoką odlewaną ciśnieniowo, praktyczną konstrukcją sondy i kabla rozdzielonymi, ​niezależnie od kosztów w celu uzyskania wysokiej jakości.



Różnica między ultradźwiękowym miernikiem grubości serii TM281

  TM281 TM281D
Kolorowy wyświetlacz
Skanowanie na żywo
B-Scan oparty na czasie
Kontrola wzmocnienia i bramy
Wygaszanie
Przez farby i powłoki ×
Rejestrator danych × ×
Oprogramowanie DataView × ×


Specyfikacje ultradźwiękowego miernika grubości TM281DL

Typ wyświetlacza Kolorowy wyświetlacz OLED 2,4'', 320×240 pikseli, kontrast wyświetlacza 10 000:1
Zasada działania Echo impulsowe z podwójnymi przetwornikami elemet
Skala 0,50 mm do 508 mm (0,02 '' do 20,00 ''), ​w zależności od materiału, sondy i stanu powierzchni; tryb EE: 3-50 mm w ​warunkach
Rozdzielczość pomiaru Do wyboru 0,01 mm, 0,1 mm (do wyboru 0,001 '', 0,01 '')
Jednostki Cal lub Milimetr
Tryb prostowania RF+, RF-, PÓŁ+, PÓŁ-, PEŁNY
Tryb wyświetlania Normalne, minimalne/maksymalne przechwytywanie, ​DIFF/RR%, A-Scan, B-Scan
Korekcja ścieżki V Automatyczny
Częstotliwość aktualizacji Do wyboru 4Hz, 8Hz, 16Hz
Zakres prędkości materiału 500 do 9999 m/s (0,0197 do 0,3939 w/μs)
Języki Angielski, francuski, niemiecki, hiszpański, chiński;
Ustawienia alarmu Alarmy minimalne i maksymalne.Zakres od 0,25 mm do 508 mm (0,010 '' do 20,00 '').Dynamiczna zmiana koloru przebiegu podczas alarmu
Wymagania dotyczące zasilania 2 baterie AA
Czas operacyjny Około 40 godzin
Wyłączenie instrumentu Możliwość wyboru ZAWSZE WŁ. lub AUTO WYŁ. po 5, 10, 20 minutach bezczynności
temperatura robocza -10 do +50(+10°F do +12°F)
Rozmiar 158mm × 76mm × 37mm (wys. × szer. × gł.)
Waga 285g z bateriami

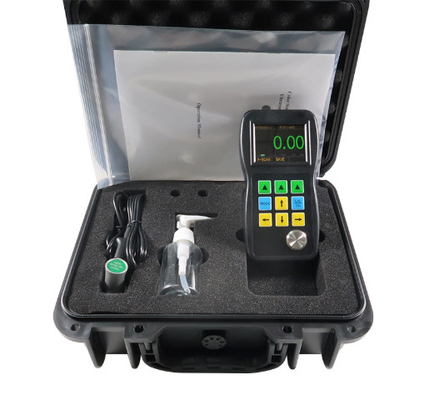

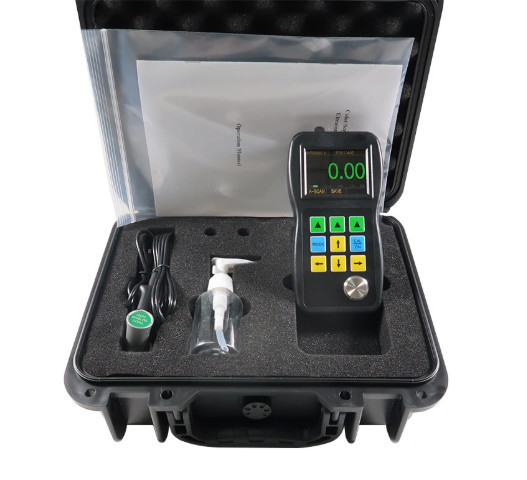

Dostawa standardowa TM281DL

Nazwa Ilość
Główny korpus 1
Sonda 1
Bateria 1
Sprzęgło 1
Pokrowiec 1
Instrukcja obsługi 1
Kabel USB 1
Oprogramowanie 1





Specyfikacje sondy/przetwornika TM281
FOTKA Model Rodzaj Częstotliwość Średnica styku

Pomiar

Zasięg

Zakres temperatury
TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 2



PT-08 Standard TM281 5 MHz 11mm 0,8 do 100,0 mm -10 do 70
TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 3



TC510B TM281D/DL StandardowyD 5 MHz 13,5 mm 1,2 do 200,0 mm -10 do 70
TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 4



TC550 Mała rurka 5 MHz 5mm 0,8-60 mm -10 do 70
TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 5



ZT-12-2 Rzucać Iron 2 MHz 17mm 4,0 do 508 mm -10 do 70
TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 6



PT-06 Mała tuba 7,5 MHz 8mm 0,8 do 30mm -10 do 70
TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 7



PT-04 Opuszek palca 10 MHz 6mm 0,7 do 12 mm -10 do 70
TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 8



GT-12-2 Wysoka- Temperaturami 5 MHz 15mm 4 do 80mm -20 do 300




TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 9

TM281DL Ultradźwiękowy miernik grubości A&B Scan Thru-paint & coatings 10
