nazwisko: | zestaw tandemowy | Model: | TMRW-1 |
---|---|---|---|
Zastosowanie: | Badania ultradźwiękowe spoin szynowych. |
Zastosowanie
Badanie ultradźwiękowe spań szynowych.
(Słodzenia z prądem Słodzenia termiczne aluminiowe)
Twoje rozwiązanie
Tandem TMRW-1 umożliwia wykrywanie wad prostopadłych do powierzchni szyny, np. brak fuzji i porowatości w całej wysokości spawania z wysoką wrażliwością i odtwarzalnością.

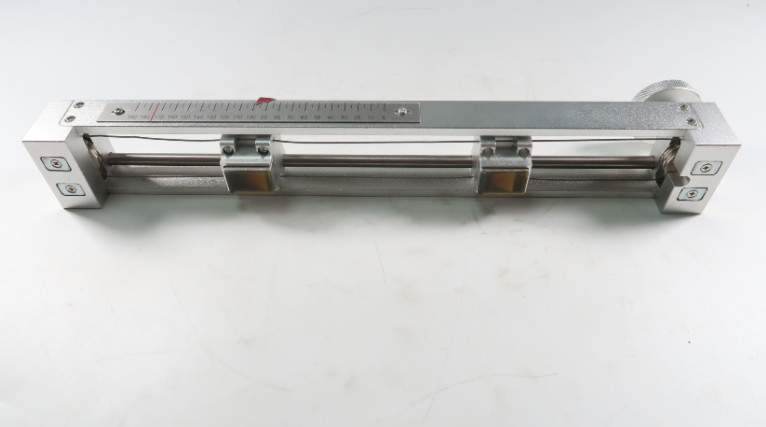

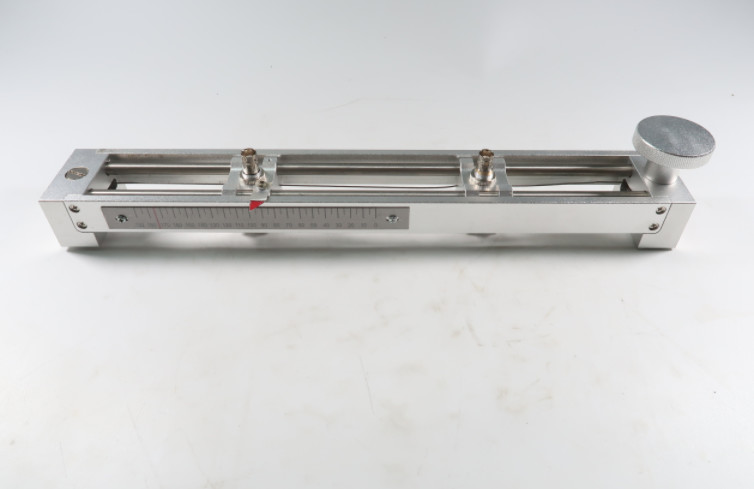

Tandem zawiera uchwytniki sondy dla dwóch sond wiązki pod kątem 45°, które mogą być przesuwane w przeciwnych kierunkach.

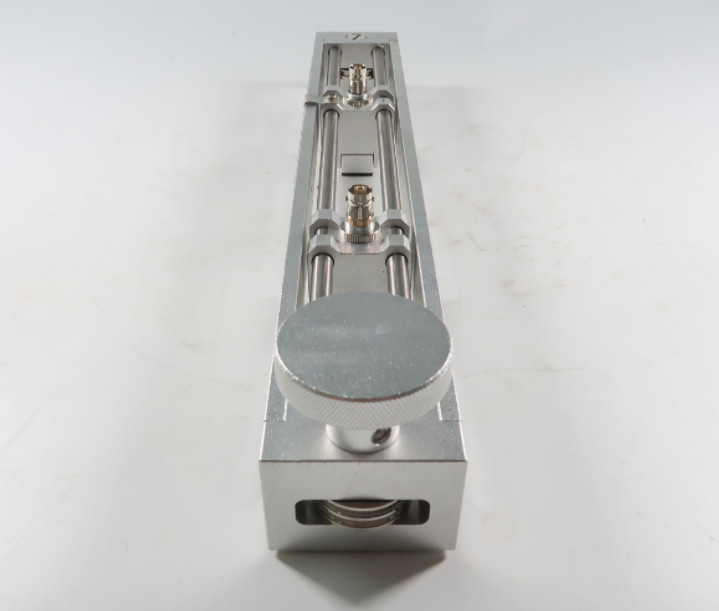

Pozycję sond można zmieniać jednocześnie za pomocą przycisków obrotowych: gdy sondy są umieszczone blisko siebie w środku platformy, bada się korzeń spoiny szynowej.Poprzez rozszerzenie odległości między sondami cała wysokość spawania jest skanowana od dołu do góry szyny.
Podczas badań tandemowych urządzenie zawiera cztery magnesy, które utrzymują urządzenie podczas badania tandemowego.
W celu dokładnego ustawienia sond na linii środkowej szyny urządzenie zapewnia regulowany przewodnik krawędzi, dzięki czemu może być stosowane na szynach o różnych wymiarach głowicy.
TMRW-1 może być obsługiwany z różnymi przenośnymi instrumentami UT, na przykład razem z TFD806C.
W celu ustawienia zakresu i czułości przyrządu ultradźwiękowego zaleca się stosowanie bloku kalibracyjnego K1.
Czego potrzebujesz
Tandem TMRW-1 | 1 |
sondy UT ABC 45-O2E | 2 |
Kable MPKL 2 | 2 |
Instrument UT TFD810C | 1 |
