Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | TMTeck |
Orzecznictwo: | CE |
Numer modelu: | TM281D |
Minimalne zamówienie: | 1 szt |
Cena: | Negotiation |
Szczegóły pakowania: | Karton 30 * 15 * 24 cm 2,5 kg |
Czas dostawy: | 3-5 dni roboczych |
Zasady płatności: | T / T, Western Union, paypal |
Możliwość Supply: | 100 sztuk / dwa tygodnie |
Rodzaj wyświetlacza: | Kolorowy OLED 2,4 '', 320 x 240 pikseli, kontrast 10000: 1 | Zasada działania: | Echo impulsowe z podwójnymi przetwornikami elemet |
---|---|---|---|
Skala: | 0,50 mm do 508 mm (0,02 '' do 20,00 ''), w zależności od materiału, sondy i stanu po | Rozdzielczość pomiaru: | Do wyboru 0,01 mm, 0,1 mm (do wyboru 0,001 '', 0,01 '') |
Jednostki: | Cal lub Milimetr | Tryb rektyfikacji: | RF +, RF-, HALF +, HALF-, FULL |
Tryb wyświetlania: | Przechwytywanie normalne, minimum / maksimum, DIFF / RR%, skanowanie A, skanowanie B | Korekcja ścieżki V.: | Automatyczny |
Częstotliwość aktualizacji: | Do wyboru 4 Hz, 8 Hz, 16 Hz | Zakres prędkości materiału: | 500 do 9999 m / s (0,0197 do 0,3939 w / μs) |
High Light: | 0.50mm ultrasonic paint thickness gauge,50 mm ultradźwiękowy miernik grubości farby,ultradźwiękowy miernik grubości farby 508 mm |

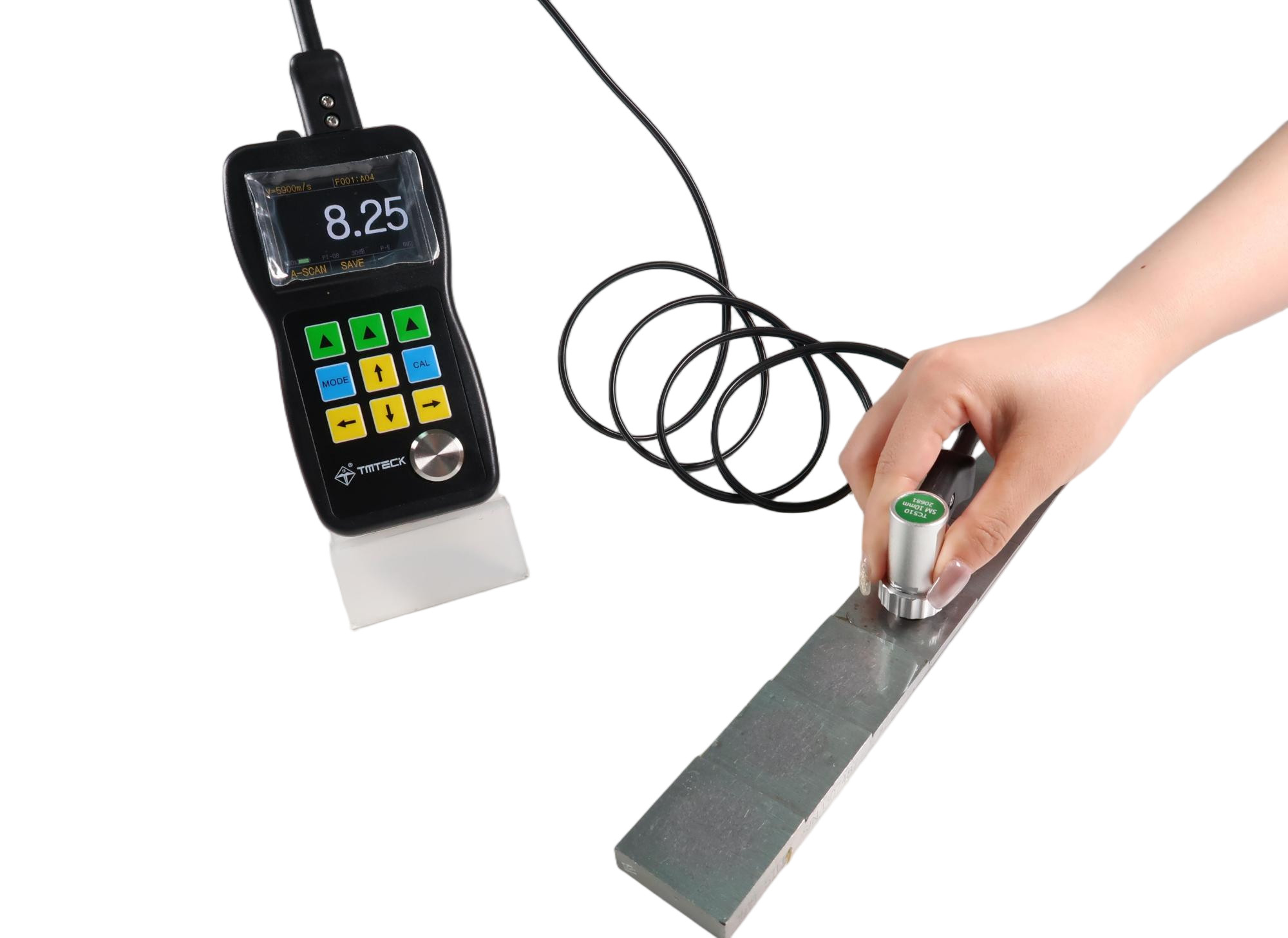

Ultradźwiękowy miernik grubości TM281D A & B Scan Thru-farby i grubościomierz do powłok
Opis produktu:
Kolorowy ekran serii TM281 z ultradźwiękowym miernikiem grubości A/B-Scan Profesjonalny w rozwiązywaniu różnych trudnych pomiarów grubości
Cechy:
Kolorowy wyświetlacz OLED 2,4”, 320 x 240 pikseli, kontrast 10 000:1
Skanowanie na żywo w kolorze
Użytkownicy mogli bezpośrednio zobaczyć na ekranie kolorowy przebieg dźwięku ultradźwiękowego (lub A-scan), co jest dość ważne w sytuacjach, gdy musimy sprawdzić poprawność wyników testów.Wiele przypadków spowoduje błędne wyniki testów lub nawet brak odczytów.Mogliśmy łatwo znaleźć przyczyny za pomocą A-skanu.Wyreguluj trzy parametry GAIN, BLACKING, GATE, a wtedy uzyskamy właściwe odczyty.
B-Scan na żywo w kolorze
Miernik grubości serii TM281 ma funkcję B-scan z podstawą czasu.Przesuń sondę wzdłuż powierzchni przedmiotu obrabianego, a następnie profil przekroju wyświetlacza przedmiotu obrabianego, użyj do obserwacji konturu spodu przedmiotu obrabianego. Może automatycznie przechwycić minimalną wartość obrazu B-skanu i wskazać pozycję minimum przez czerwony trójkąt.Możesz zobaczyć dowolną wartość grubości punktu obrazu B-scan, przesuwając wskaźnik.
Poprzez funkcję powlekania Nie musisz już tracić czasu na usunięcie powłoki
Teraz TM281D i TM281DL również mają tę powszechnie cenioną funkcję.Realizuje się to poprzez pomiar dwóch ciągłych dolnej powierzchni podłoża.Ten tryb ma również więcej zalet:
Bardziej praktyczna funkcja :
Różnica/stopa redukcji:Tryb różnicy wyświetla różnicę między wartością rzeczywistą a wartością normalną.Współczynnik redukcji oblicza i pokazuje procent redukcji grubości, gdy materiał staje się cienki.Typowym zastosowaniem jest pomiar materiału metalowego, który ulega zginaniu i staje się cienki.
Maks./Min.Schwytać:W tym trybie aktualna grubość, minimalna grubość i maksymalna grubość będą jednocześnie wyświetlane na ekranie.
Tryb alarmu: Dynamiczna zmiana koloru odczytów grubości podczas alarmu.
Częstotliwość aktualizacji: Do wyboru 4 Hz, 8 Hz i 16 Hz.4 Hz do zwykłej aplikacji, gdy potrzebujesz szybkiego skanowania, takiego jak pomiar wysokiej temperatury, możesz wybrać wyższą częstotliwość aktualizacji.
Dostępne w wielu językach: chiński, angielski, japoński, francuski, niemiecki.
Echo do Echa: Mierzy tylko grubość metalu (pomiń farbę i powłoki)
Rejestrator danych: Rejestrator danych grubości 99999 z punktem identyfikacyjnym w plikach liniowych lub siatkowych (400 plików)
Wyjście:Złącze USB 2.0 o pełnej szybkości.Oprogramowanie do raportowania DataView
Rozmiar: 156mm) (dł.) 76mm) (szer.) x 1.25" (38mm) (wys.)
Waga: 285 gramów
Temperatura: Działanie miernika: -10°C do 50°C
Standardowa sonda TM510:
Sonda jest sercem instrumentu, TMTeck posiada wiodącą na świecie technologię produkcji sond.Sonda TM510 wykorzystuje wysokowydajny piezoelektryczny chip ceramiczny, ze zintegrowaną metalową obudową odlewaną ciśnieniowo, praktyczną konstrukcją sondy i kabla oddzielnie, niezależnie od kosztów, aby uzyskać wysoką jakość.
Różnica między ultradźwiękowym miernikiem grubości serii TM281
TM281 | TM281D | TM281DL | |
Kolorowy wyświetlacz | √ | √ | √ |
Skanowanie na żywo | √ | √ | √ |
B-Scan oparty na czasie | √ | √ | √ |
Kontrola wzmocnienia i bramy | √ | √ | √ |
Wygaszanie | √ | √ | √ |
Przez farby i powłoki | × | √ | √ |
Rejestrator danych | × | × | √ |
Oprogramowanie DataView | × | × | √ |
Specyfikacje ultradźwiękowego miernika grubości TM281DL
Typ wyświetlacza | Kolorowy OLED 2,4'', 320×240 pikseli, kontrast 10 000:1 |
Zasada działania | Echo pulsacyjne z podwójnymi przetwornikami elemet |
Skala | 0,50 mm do 508 mm (0,02 '' do 20,00 ''), w zależności od materiału, sondy i stanu powierzchni |
Rozdzielczość pomiaru | Do wyboru 0,01 mm, 0,1 mm (do wyboru 0,001 '', 0,01 '') |
Jednostki | Cal lub Milimetr |
Tryb prostowania | RF+, RF-, PÓŁ+, PÓŁ-, PEŁNY |
Tryb wyświetlania | Przechwytywanie normalne, minimalne/maksymalne, DIFF/RR%, A-Scan, B-Scan |
Korekcja ścieżki V | Automatyczny |
Częstotliwość aktualizacji | Do wyboru 4Hz, 8Hz, 16Hz |
Zakres prędkości materiału | 500 do 9999 m/s (0,0197 do 0,3939 cala/μs) |
Języki | angielski, francuski, niemiecki, japoński, chiński; |
Ustawienia alarmu | Alarmy minimalne i maksymalne.Zakres od 0,25 mm do 508 mm (0,010'' do 20,00'').Dynamiczna zmiana koloru przebiegu podczas alarmu |
Wymagania dotyczące zasilania | 2 baterie AA |
Czas operacyjny | Około 40 godzin |
Wyłączenie instrumentu | Możliwość wyboru ZAWSZE WŁ. lub AUTO WYŁ. po 5, 10, 20 minutach bezczynności |
temperatura robocza | -10℃ do +50℃(+10°F do +12°F) |
Rozmiar | 156mm × 75mm × 38mm (wys. × szer. × gł.) |
Waga | 270g wraz z bateriami |

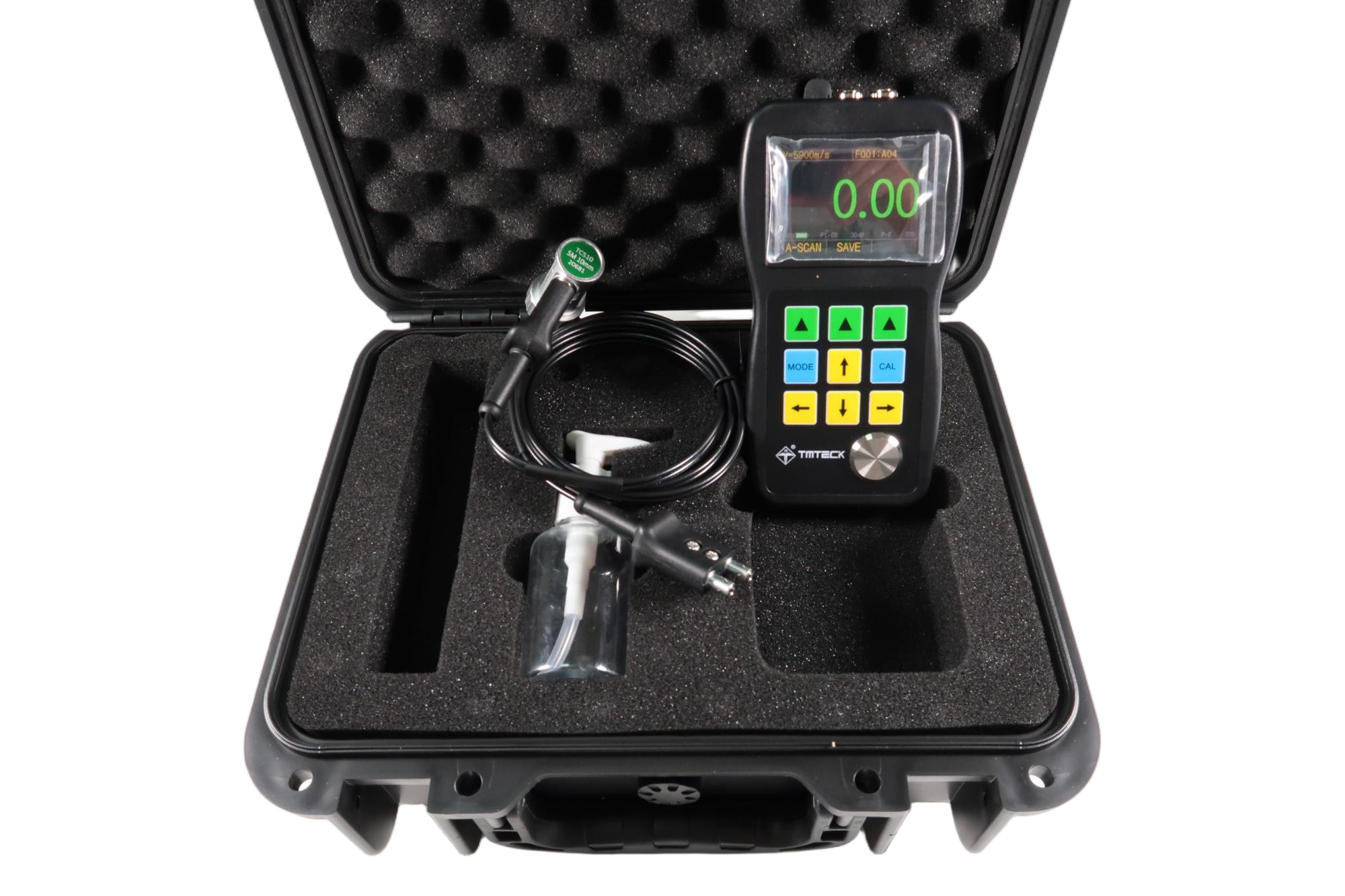

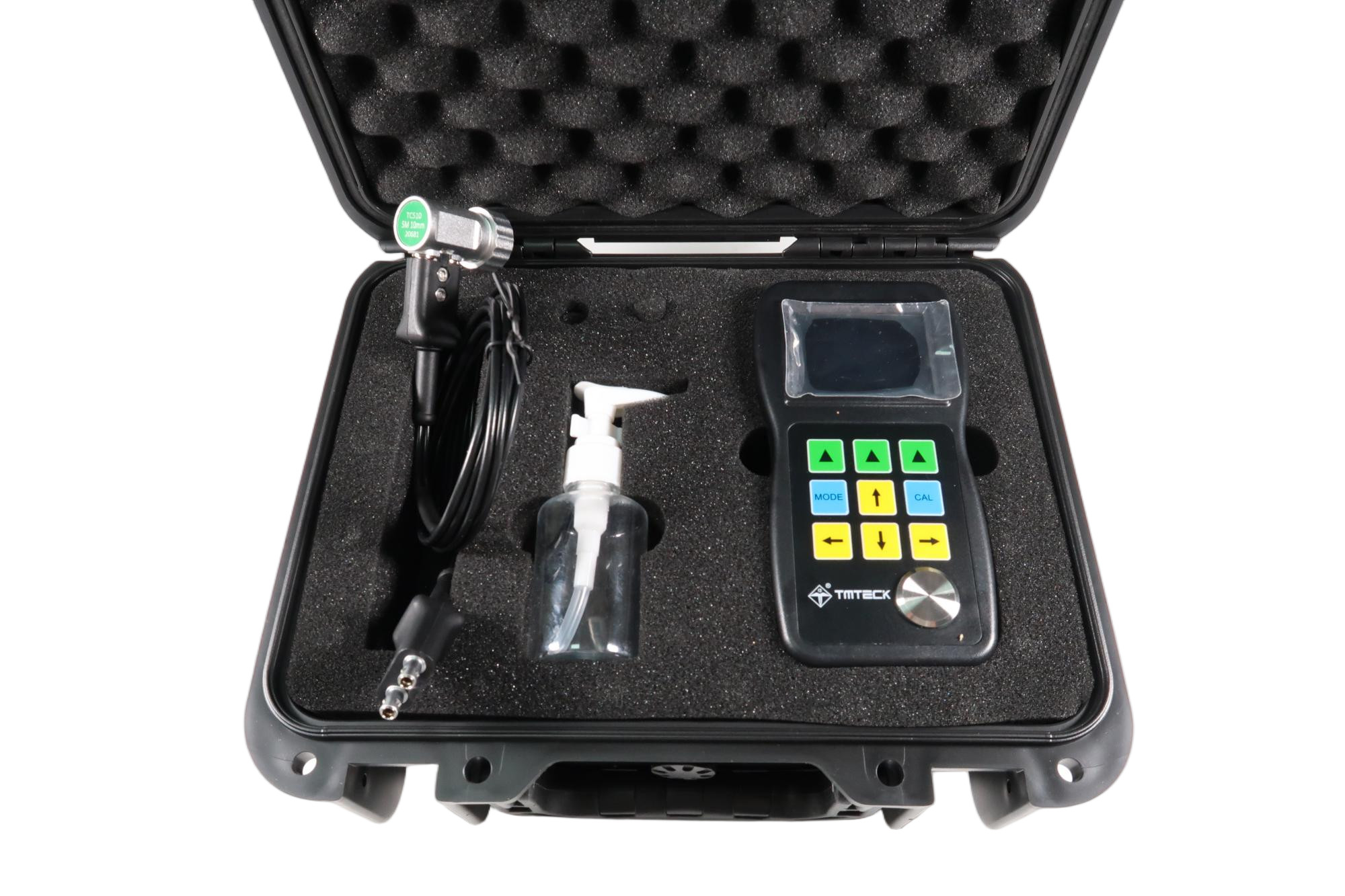

standardowa dostawa
Nazwa | Ilość |
Główny korpus | 1 |
Sonda | 1 |
Bateria | 1 |
Sprzęgło | 1 |
Pokrowiec | 1 |
Instrukcja obsługi | 1 |
Kabel USB | 1 |
Oprogramowanie | 1 |
Specyfikacje sondy/przetwornika TM281 | ||||||
Model | Rodzaj | Częstotliwość | FOTKA |
Pomiar Zasięg |
Zakres temperatury | |
PT-08 | Standard TM281 | 5 MHz | 11mm | 0,8 do 100,0 mm | -10 do 70 ℃ | |
TC510B | Standard TM281D/DL | 5 MHz | 13,5 mm | 1,2 do 200,0 mm | -10 do 70 ℃ | |
TC550 | Mała rurka | 5 MHz | 5mm | 0,8-60 mm | -10 do 70 ℃ | |
ZT-12-2 | Żeliwo | 2 MHz | 17mm | 4,0 do 508 mm | -10 do 70 ℃ | |
PT-06 | Mała rurka | 7,5 MHz | 8mm | 0,8 do 30mm | -10 do 70 ℃ | |
PT-04 | Opuszek palca | 10 MHz | 6mm | 0,7 do 12 mm | -10 do 70 ℃ | |
GT-12-2 | Wysoka temperatura | 5 MHz | 15mm | 4 do 80mm | -20 do 300 ℃ |
