Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | Tmteck |
Orzecznictwo: | CE |
Numer modelu: | 570HAD |
Minimalne zamówienie: | 1 SZT. |
Cena: | Negotiation |
Szczegóły pakowania: | 1 szt. / Skrzynka drewniana |
Czas dostawy: | 10-15 dni |
Zasady płatności: | T/T, Western Union, paypal |
Możliwość Supply: | 100 sztuk miesięcznie |
Wgłębnik: | Wgłębnik kulowy φ2,5 mm 、 φ 5 mm | Powiększenie okularu: | 15 × |
---|---|---|---|
Źródło zasilania i napięcie: | AC 220 V ± 5%, 50–60 Hz | Kontrola opóźniona: | 0-60 sekund, regulowany |
Całkowity wymiar (długość × szerokość × wysokość): | 551 × 260 × 800 mm | ||
High Light: | maszyna do badania twardości metalu,uniwersalna maszyna do badania twardości |

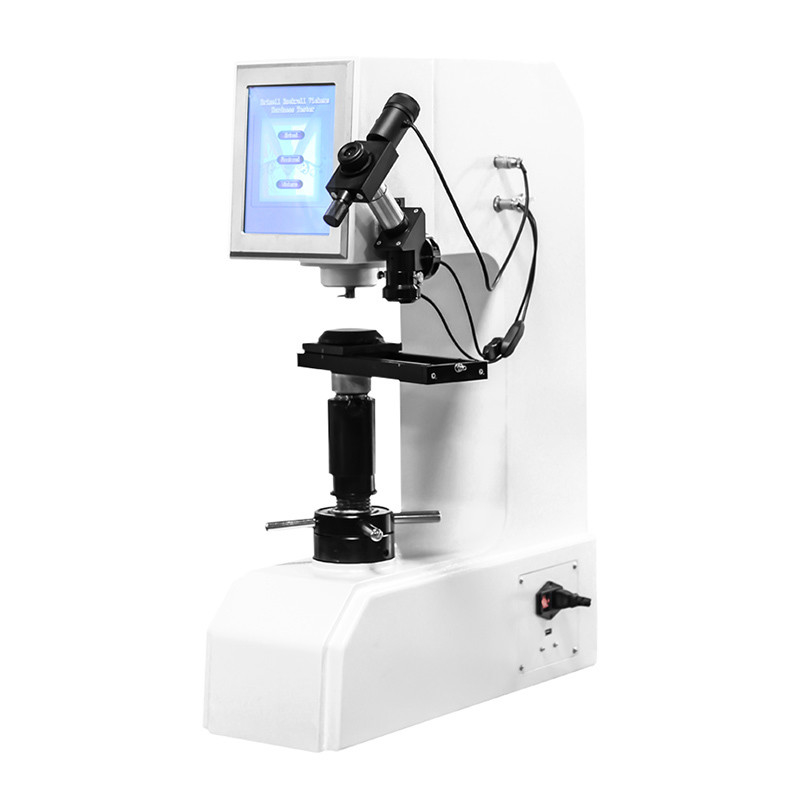

570HAD Cyfrowy uniwersalny tester twardości
1. Twardość jest jedną z ważnych cech mechanicznych materiału, podczas gdy badanie twardości jest ważną metodą oceny jakości materiału metalowego lub jego części składowych. Twardość metalu odpowiada jego właściwościom mechanicznym, a więc jego właściwości mechaniczne, takie jak wytrzymałość, zmęczenie, wykręcanie i zużycie mogą być testowane w przybliżeniu poprzez badanie twardości.
2. Cyfrowy wielofunkcyjny tester twardości z Brinell, Rockwell, Vickers trzy metody testowania, wielofunkcyjny tester twardości o sile testowej siedmiu klas, może zaspokoić potrzeby różnych testów twardości. Obciążenie siłą testową, przestój, odciążenie przyjęto automatyczny mechanizm przełączający, transformacja siły testowej uzyskana przez obrót pokrętła, wcięcie zmierzone za pomocą enkodera precyzyjnego i czujnika oraz obliczone wartości twardości przez wewnętrzny program systemu. Dzięki temu jest łatwy w obsłudze, szybki i intuicyjny interfejs, w zasadzie nie ma błędu ludzkiego działania, a dzięki wysokiej czułości, stabilności nadaje się do warsztatów i laboratoriów.
Główną funkcją, jak następuje:
2.1 Brinell, Rockwell, Vickers trzy metody testowania ;
2.2 Konwersja różnych skal twardości
2.3 Wybór czasu oczekiwania
2.4 Modyfikacje godziny i daty
Specyfikacje twardości Rockwella
2.5 Wyniki testów 2,6 Interfejs RS232 dla funkcji opcjonalnych, model ten może zapisywać wyniki testów i przeglądać strony testowe.
Specyfikacja techniczna
1. Źródło zasilania i napięcie: AC 220 V ± 5%, 50–60 Hz
2. Kontrola opóźniona: 0–60 sekund, regulowana
3. Odległość od środka wgłębnika do korpusu instrumentu: 165 mm
4. Całkowity wymiar (długość x szerokość x wysokość): 551 x 260 x 800 mm
5. Waga netto testera: 80 kg (około)
Twardość Rockwella
Siła testowa (N) | Początkowa siła testowa | 98,07 (10 kg) | Tolerancja ± 2,0% | |
Całkowita siła testowania | 588,4 (60 kg) | Tolerancja ± 1,0% | ||
980,7 (100 kg) | ||||
1471 (150 kg) | ||||
Wgłębnik | Wgłębnik stożka diamentowego | |||
Wgłębnik kulowy Ball1,5875 mm | ||||
Waga | HRA | HRB | HRC | HRD |
Maksymalna wysokość próbek | 175mm |
6 Tolerancja wyświetlanej wartości twardości Rockwella
Skala twardości | Zakres twardości standardowych bloków testowych | The Max. Tolerancja wyświetlanej wartości | Powtarzalność |
HRA | (20 ~ ≤75) HRA | ± 2HRA | ≤0,02 (100 - H) lub 0,8 Jednostka Rockwella b |
(> 75 ~ ≤88) HRA | ± 1,5HRA | ||
HRB | (20 ~ ≤45) HRB | ± 4HRB | ≤ 0,04 (130 - H) lub 1.2 Jednostka Rockwella b |
(> 45 ~ ≤80) HRB | ± 3HRB | ||
(> 80 ~ ≤100) HRB | ± 2HRB | ||
HRC | (20 ~ ≤70) HRC | ± 1,5 HRC | ≤0,02 (100 - H) lub 0,8 Jednostka Rockwella b |
a: H jest średnią wartością twardości b: potwierdzić jako wyższą wartość |
Twardość Brinella
6. Specyfikacja techniczna testera twardości Brinella
Siła testowa | 294,2 N (30 kg) | Tolerancja ± 1,0% | |
306,5 N (31,25 kg) | |||
612,9 N (62,5 kg) | |||
980,7N (100 kg | |||
1839 N (187,5 kg) | |||
Wgłębnik | φ2,5 mm, Ind5 mm kulkowe wgłębnik | ||
Waga | HBW1 / 30 | HBW2.5 / 31,25 | HBW2.5 / 62.5 |
HBW5 / 62.5 | HBW10 / 100 | HBW2.5 / 187,5 | |
Powiększenie okularu | 15 × | ||
Cel | 2,5 × (rozdzielczość 0,5 μm), 5 × (rozdzielczość 0,25 μm) | ||
Maksymalna wysokość próbki | 100 |
8 Tolerancja i powtarzalność wyświetlanej wartości dla testera twardości Brinella
Blok twardości (HBW) | Tolerancja(%) | Powtarzalność (%) |
≤125 | ± 3 | 3) |
125 < HBW ≤125 | ± 2,5 | 2.5 |
> 225 | ± 2 | 2) |
9 Dane techniczne twardości Vickersa
Siła testowa | 294,2 N (30 kg) | Tolerancja ± 1,0% |
980,7 N (100 kg) | ||
Wgłębnik | Diamond Vickers Indenter | |
Skala | HV30 | HV100 |
Powiększenie okularu | 15 × | |
Obiektywne powiększenie | 5 × (rozdzielczość 0,25 μm) | |
Max. Wysokość próbki | 115 mm |
Tolerancja wyświetlanej wartości | Powtórzenie wyświetlanej wartości | |||
Skala twardości | Wartość bloku twardości | Tolerancja wyświetlanej wartości | Wartość bloku twardości | Powtórzenie wyświetlanej wartości |
HV30 | ≤250HV | ± 3% | ≤225HV | 6% |
HV100 | 300 ~ 1000HV | ± 2% | > 225HV | 4% |
11. Tolerancja i powtarzalność wyświetlanej wartości dla testera twardości Vickersa
Akcesoria ( lista pakowania )
1. Zestaw akcesoriów korpusu głównego
Nie. | Opis towaru | Ilość |
1 | Diamond Rockwell Indenter | 1 szt |
2) | φ1,5875 mm Stalowy wgłębnik kulowy | 1 szt |
3) | Duży stół testowy, średni stół testowy, stół testowy w kształcie litery V. | 3 SZT |
4 | 0,1,2,3,4 waga | 5 szt |
5 | Standardowy blok twardości HRC (wysoki, niższy), Standardowy blok twardości HRB | 3 SZT |
6 | Śruba regulacji poziomu | 4 szt |
7 | Śrubokręt, klucz | 2 szt |
8 | Przewód zasilający | 1 szt |
9 | Instrukcja obsługi | 1 szt |
10 | Plastikowa torba przeciwkurzowa | 1 szt |
Zestaw akcesoriów mikroskopu
Nie. | Opis towaru | Ilość | |
1 | Okular | 1 szt | |
2) | Siedzisko mikroskopu | 3 w sumie | 1 szt |
3) | Światło zewnętrzne | 1 szt | |
4 | Wewnątrz światła | 1 szt | |
5 | Cel 2,5 × | 1 szt | |
6 | 5 × obiektyw | 1 szt | |
7 | Poślizgowy stół testowy | 1 szt | |
8 | Diamond Vickers Indenter | 1 szt | |
9 | φ2,5 mm, Ind5 mm kulkowe wgłębnik | 2 szt | |
10 | Standardowy blok twardości Vickersa (HV30) | 1 szt | |
11 | Standardowy blok twardości Brinella (HBW / 2,5 / 187,5) | 1 szt | |
12 | Poziom | 1 szt | |
13 | Bezpiecznik 2A | 2 szt |
